77

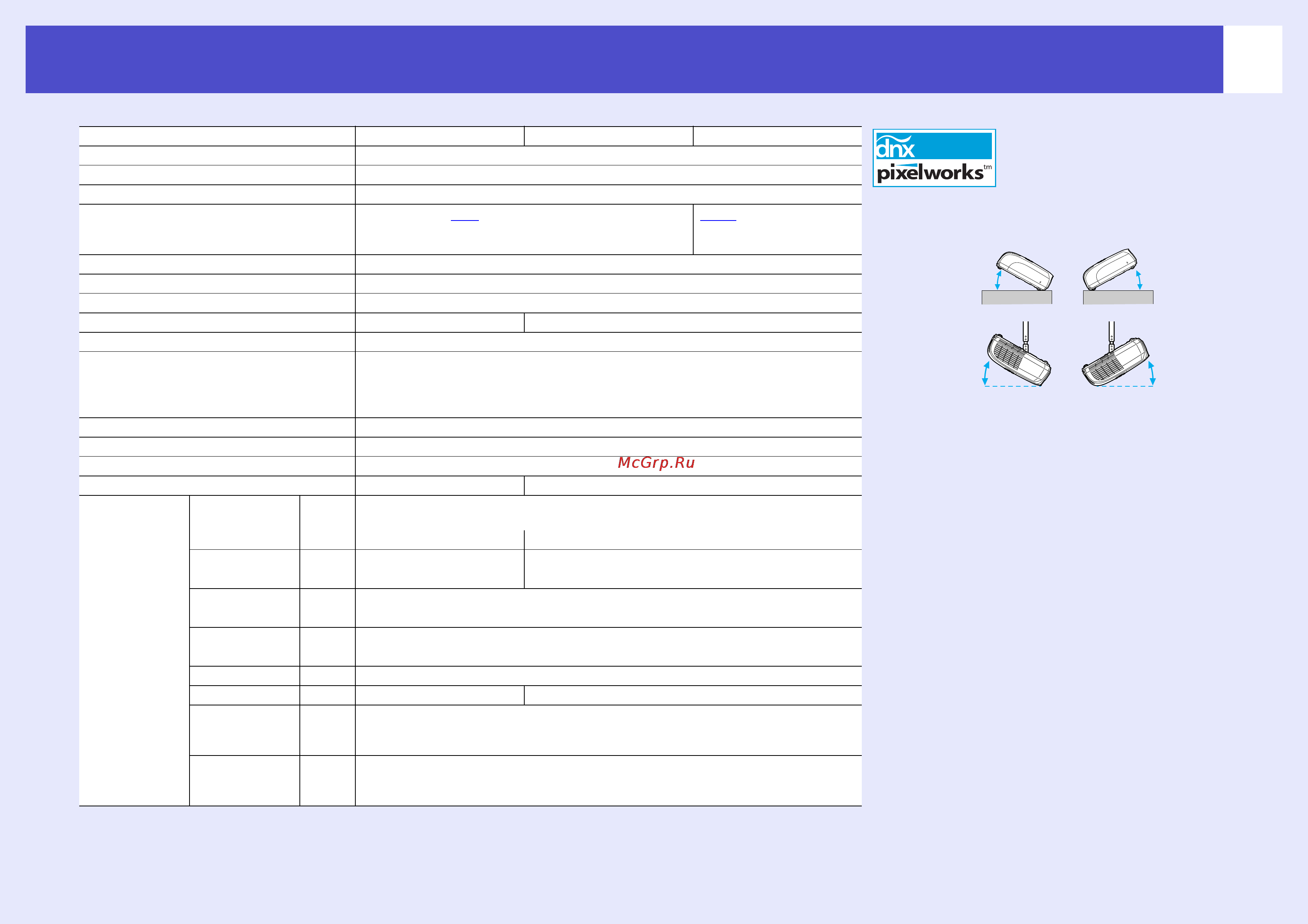

Технические характеристики
Наименование изделия EMPX3 EMP82 EMP62
Габаритные размеры 327 (ширина) x 86 (высота) x 246 (глубина) мм (без учёта ножек и динамика)
Размер панели 0,6 дюйма
Метод отображения Поликремневая активная матрица на тонкопленочных транзисторах (TFT)
Разрешение XGAg 786 432 пикселей
1024 (Ш) х 768 (В) точек х 3
SVGAg 480 000 пикселей
(800 (ширина) x
600 (высота) точек) x 3
Фокусировка Ручная
Регулировка масштаба Ручная (около 1:1,2)
Лампа (источник света) Лампа UHE, мощность 170 Вт, модель: ELPLP34
Макс. мощность звука 1 Вт, моно 5 Вт, моно
Динамик 1
Параметры электросети 100240 В, 50/60 Гц, 2,91,2 A
Потребляемая мощность
Рабочая: 240 Вт (от 100 до 240 В)
В режиме ожидания: 5,0 Вт (от 100 до 240 В)
Рабочая высота над уровнем моря 0 2280 м
Рабочая температура от +5 до +35º C (без конденсации)
Температура хранения от 10 до +60º C (без конденсации)
Масса Около 2,6 кг Около 2,7 кг
Разъемы Computer/
Computer 1
1 15контактный разъем Mini DSub
(розетка) (синяя)
Audio 1 Гнездо RCA Миништекер (стерео)
Computer 2 1 15контактная Dобразная минирозетка (голубая)
Audio 1 Миништекер (стерео)
S?Video 1 4контактный Mini DIN
Audio 1 Гнездо RCA
Video 1 Гнездо RCA
Audio 1 Гнездо RCA
USB* 1 Разъем USB (тип B)
RS?232C 1 9контактный Dобразный штекер
Monitor Out
(Выход на
монитор):
1 15контактная Dобразная минирозетка (черная)
Audio Out
(аудио
выход):
1 Миништекер (стерео)
Угол наклона
При эксплуатации с наклоном более 30°
проектор может быть повреждён.
* USBинтерфейс соответствует
стандарту USB 1.1.
Корректная работа разъема USB со
всеми USBсовместимыми
устройствами не гарантируется.
В данном проекторе
используются микросхемы
Pixelworks DNX
TM
.
0°? 30° 0°? 30°
0°? 30° 0°? 30°
