7
Названия элементов и их назначение

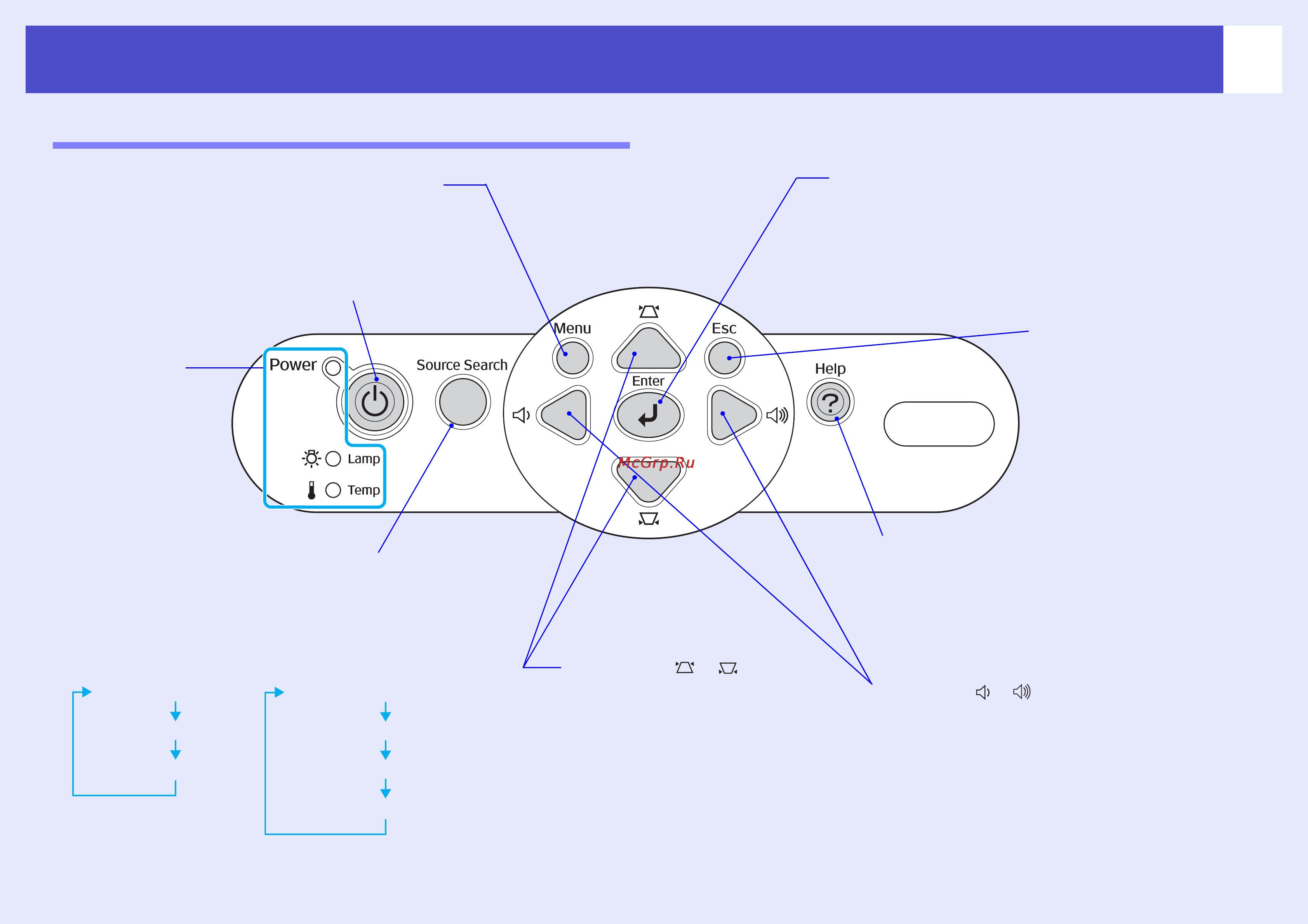

Панель управления
• Кнопка [Power] (Питание)
Включает и выключает питание проектора.
• Кнопка [Help] (Справка)
s стр. 45
Отображает и закрывает окно справки,
в котором отображается метод устранения
неисправности.
• Кнопка [Menu] (Меню) s стр. 32
Отображает или скрывает меню конфигурации.
• Кнопка [Esc]
(Отмена)
s стр. 32
Останавливает
работающую в данный
момент функцию.
Когда открыто меню
конфигурации,
отображает предыдущий
экран или меню.
• Кнопка [Source Search]
(Поиск источника) s стр. 18
Служит для автоматического поиска и проецирования
входного сигнала передачи изображения.
Разъем для подключения
компьютера
Разъём S/Video
Разъём Video
Разъем [Computer2]
Разъём S/Video
Разъём Video
Разъем [Computer1]
При использовании
EMP?X3
При использовании
EMP?82/62
• Кнопка [Enter] s стр. 13, 32
Служит для автоматической настройки
отображения аналоговых изображений RGB
с компьютеров и видеоизображений RGB.
Когда отображается меню конфигурации или
окно справки, с помощью этих кнопок выбираются
элементы меню и значения параметров.
• Кнопки [ ] [ ]
s стр. 32
Нажимайте эти кнопки, чтобы
исправить трапецеидальное
искажение.
Когда отображается меню
конфигурации или окно справки,
с помощью этих кнопок
выбираются элементы меню
и значения параметров.
• Кнопки [ ] [ ] s стр. 17, 45
Нажимайте для регулировки громкость
звука. Когда отображается меню
конфигурации или окно справки,
с помощью этих кнопок выбираются
элементы меню и значения параметров.
• Индикаторы
состояния
s стр. 47
Состояние
проектора
определяется по
цвету и режиму
работы (мигает
или горит ровным
светом)
индикаторов.
