Различие между этими двумя системами
и
ллюстрируется примерами 1 и 2.
Пример 1 — несколько зон, одна уставка
В офисном здании система VLT
®
HVAC Drive VAV (с
переменным объемом воздуха) должна обеспечивать
минимальное давление в выбранных доводчиках VAV.
Ввиду изменяющихся потерь давления в каждом
воздуховоде давление в каждом доводчике VAV не
может считаться одинаковым. Минимальное давление,
требуемое во всех доводчиках VAV, одинаково. Этот
метод регулирования может быть задан путем
установки для параметра параметр 20-20 Функция
обратной связи значения [3] Минимум и ввода нужного
давления в параметр 20-21 Уставка 1. Если какой-либо
сигнал обратной связи оказывается меньше этой
уставки, ПИД-регулятор увеличивает скорость вращения
вентилятора. Если все сигналы обратной связи
оказываются выше этой уставки, ПИД-регулятор
уменьшает скорость вращения вентилятора.
P
P
P
P
P
P
VAV
Box
Zone 1
Damper
Cooling/
heating coil
Supply
air fan
Return air fan
Damper
Damper
Zone 2
Zone 3
VAV
Box
VAV
Box
130BA353.10

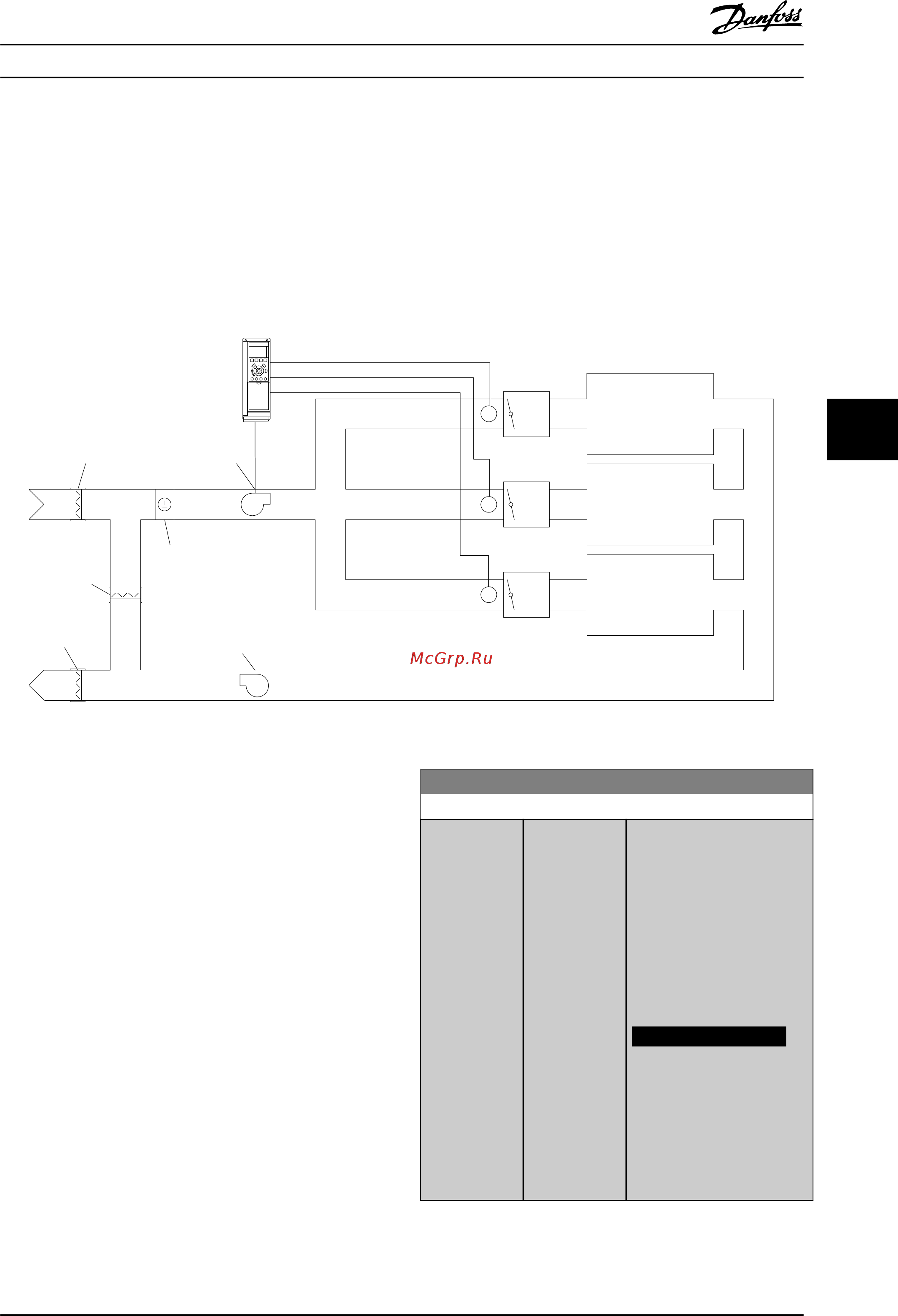

Рисунок 6.17 Пример, несколько зон, одна уставка
Пример 2 — несколько зон, несколько уставок
Пре
дыдущий пример иллюстрирует регулирование с
несколькими зонами и несколькими уставками. Если в
зонах требуются разные давления для каждого
доводчика VAV, то можно задать уставки в
параметр 20-21 Уставка 1, параметр 20-22 Уставка 2 и
параметр 20-23 Уставка 3. Когда в
параметр 20-20 Функция обратной связи выбрано
значение [5] Минимум нескольких уставок, ПИД-
регулятор увеличивает скорость вентилятора, если
любой из сигналов обратной связи оказывается ниже
своей уставки. Когда все сигналы обратной связи
оказываются выше своих уставок, ПИД-регулятор
уменьшает скорость вращения вентилятора.
20-21 Уставка 1
Диапазон: Функция:
0
P
rocessCtrlUnit*
[-999999.999 -
999999.999
ProcessCtrlUnit]
Параметр «Уставка 1»
используется в режиме
замкнутого контура для
ввода уставки задания,
используемого ПИД-
регулятором
преобразователя частоты.
См. описание
параметр 20-20 Функция
обратной связи.
УВЕДОМЛЕНИЕ
Введенное здесь
з
адание уставки
прибавляется к другим
используемым заданиям
(см. группу параметров
3-1* Задания).
Программирование Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 105
