4.3 Окончательная настройка и
испы
тания
Для проверки настройки и работоспособности
преобразователя частоты выполните следующие
операции.
Операция 1. Найдите паспортную табличку двигателя.
УВЕДОМЛЕНИЕ
Двигатель может быть подключен по схеме звезды (Y)
или треугольника (Δ). Эту информацию можно найти
на паспортной табличке двигателя.
THREE PHASE INDUCTION MOTOR
kW
400
MOD
MCV 315E
Nr.
135189 12 04
PRIMARY
SECONDARY
V
690
A
V A
V A
V A
410.6 CONN Y
CONN
CONN
CONN ENCLOSURE
CAUTION
COS f
ALT
RISE
m
SF
1.15
0.85
AMB
40
1000
80
°C
°C
IP23
40
IL/IN
6.5
HP
536
mm
1481
Hz
DESIGN
50
N
DUTY
INSUL WEIGHT 1.83 ton
EFFICIENCY %
95.8% 95.8% 75%100%
S1
I
130BA767.10

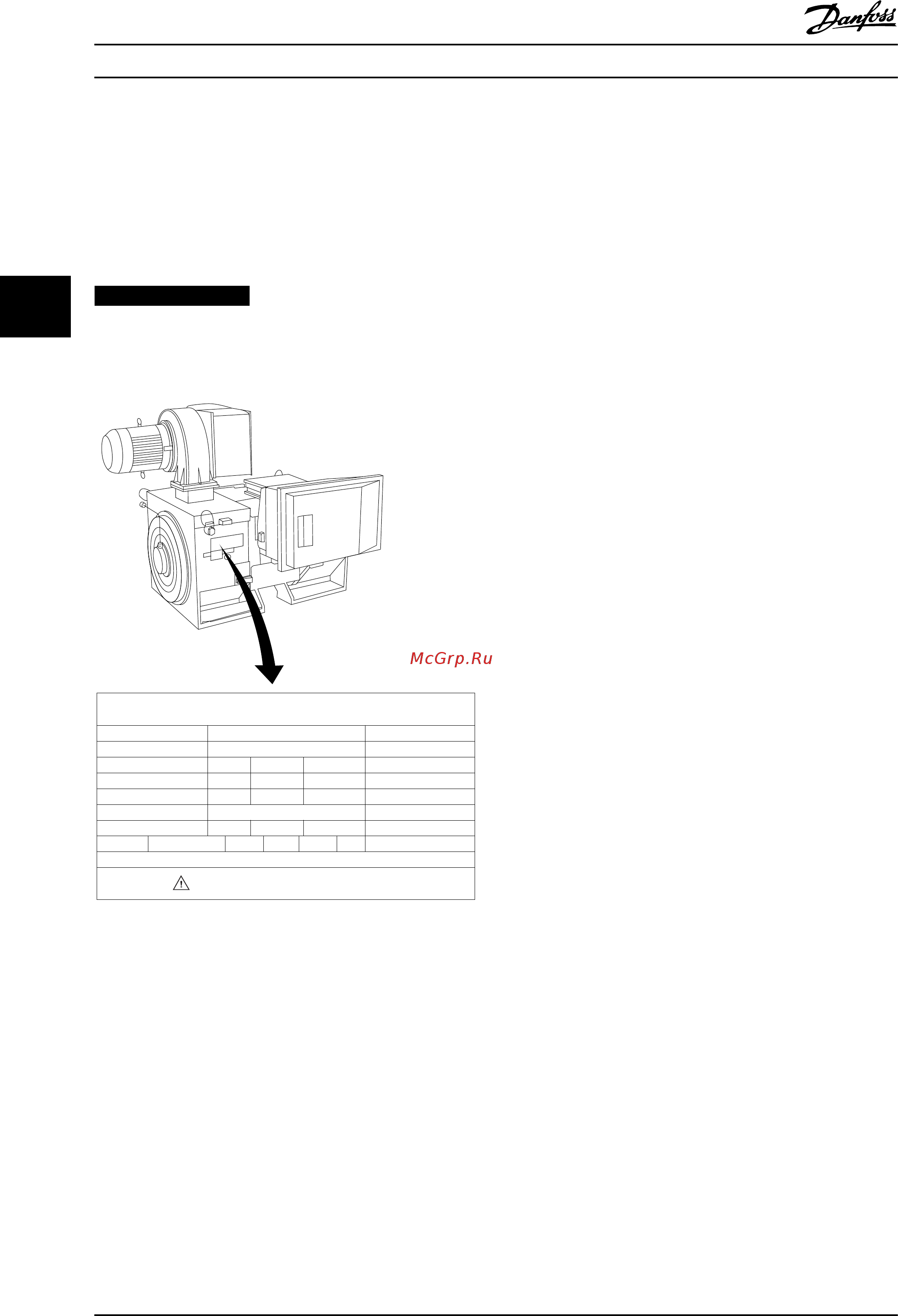

Рисунок 4.31 Паспортная табличка
Операция 2. Введите данные с паспортной таблички
двигателя в этот перечень параметров.
Для доступа к перечню сначала нажмите кнопку [Quick
Menu] (Быстрое меню), затем выберите пункт Q2
Быстрая настройка.
1.
Параметр 1-20 Мощность двигателя [кВт]
Параметр 1-21 Мощность двигателя [л.с.]
2.
Параметр 1-22 Напряжение двигателя
3.
Параметр 1-23 Частота двигателя
4.
Параметр 1-24 Ток двигателя
5.
Параметр 1-25 Номинальная скорость
двигателя
Операция 3. Запустите автоматическую адаптацию
двиг
ателя (ААД).
Выполнение ААД обеспечивает оптимальную
производительность. В режиме ААД измеряются
значения параметров эквивалентной схемы модели
двигателя.
1. Соедините клемму 37 (если имеется) с клеммой
12.
2. Присоедините клемму 27 к клемме 12 или
установите дляпараметр 5-12 Клемма 27,
цифровой вход значение [0] Не используется.
3.
Запустите AАД параметр 1-29 Авто адаптация
двигателя (AАД).
4. Выберите полный или сокращенный режим
ААД. Если установлен синусоидный фильтр,
запустите режим сокращенной ААД или на
время выполнения ААД удалите синусоидный
фильтр.
5. Нажмите [OK]. На дисплее появится сообщение
Press [Hand On] to start (Нажмите [Hand on]
(Ручной режим) для запуска).
6. Нажмите [Hand On] (Ручной режим). Индикатор
выполнения операции показывает ход
процесса ААД.
Останов ААД в процессе выполнения
1. Нажмите [O] (Выкл.). Преобразователь частоты
перек
лючится в аварийный режим, и на
дисплее появится сообщение о том, что ААД
была прекращена пользователем.
Успешное завершение ААД
1.
На дисплее появляется сообщение Press [OK] to
nish AMA (Нажмите [OK] для завершения ААД).
2. Нажмите кнопку [OK], чтобы выйти из режима
ААД.
Неудачное завершение ААД
1. Преобразователь частоты переключается в
аварийный режим. Описание аварийного
сигнала см. в .
2.
В записи Отчетное значение при нажатии
[Alarm Log] (Журнал аварий) будет указан
последний ряд измерений, выполненных ААД
до переключения преобразователя частоты в
аварийный режим. Этот номер и описание
аварийного сообщения служат для помощи
пользователю при поиске и устранении
неисправностей. При обращении в отдел
обслуживания компании Danfoss укажите
номер и приведите текст аварийного
сообщения.
Электрический монтаж
VLT
®
HV
AC Drive FC 102
62 Danfoss A/S © 08/2014 Все права защищены. MG11F550
