УВЕДОМЛЕНИЕ
Силовые кабели тяжелые и изгибаются с трудом. Найдите оптимальное положение преобразователя частоты,
обеспе
чивающее удобный монтаж кабелей.
Каждая клемма позволяет использовать до 4 кабелей с кабельными наконечниками или применять стандартный
обжимной наконечник. Заземление подключается к соответствующей соединительной точке преобразователя
частоты.
Если наконечники шире, чем 39 мм, установите поставляемые барьеры на стороне входа питания на расцепителе.
104[4.1]
35[1.4]
10[0.4]
0[0.0]
0[0.0]
40[1.6]
78[3.1]
0[0.0]
26[1.0]
26[1.0]
176FA271.10

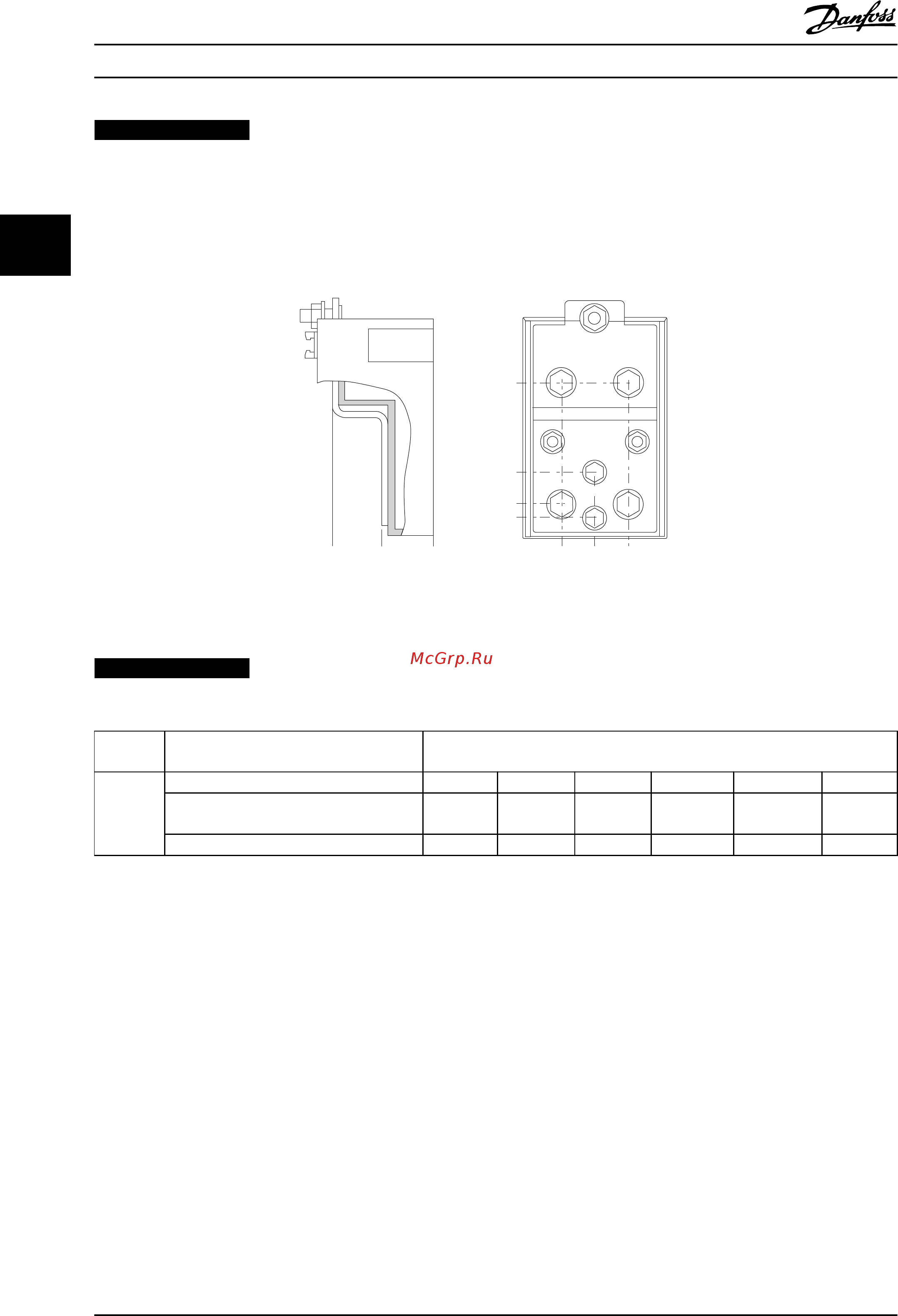

Рисунок 3.23 Клемма (детальный вид)
УВЕДОМЛЕНИЕ
Источник питания может быть подключен к точкам A или B.
Размер
к
орпуса
Тип блока Размеры [мм]/(дюймы)
E2
IP00/CHASSIS A B C D E F
250/315 кВт (400 В) и 355/450–500/630
кВ
т (690 В)
396 (15,6) 268 (10,6) 333 (13,1) 398 (15,7) 221 (8,7)
Не
определен
315/355–400/450 кВт (400 В) 408 (16,1) 239 (9,4) 319 (12,5) 399 (15,7) 113 (4,4) 153 (6,0)
Таблица 3.6 Габариты для клемм расцепителя
Механический монтаж
VLT
®
HV
AC Drive FC 102
22 Danfoss A/S © 08/2014 Все права защищены. MG11F550
33
