4.1.21 Переключатели S201, S202 и S801
Используйте переключатели S201 (A53) и S202 (A54),
ч
тобы настроить клеммы аналогового входа 53 и 54 для
использования токового сигнала (0–20 мА) или сигнала
напряжения (от -10 до 10 В).
Подключите оконечную нагрузку для порта RS-485
(клеммы 68 и 69) через переключатель S801 (BUS TER.).
См. Рисунок 4.21.
Установки по умолчанию:
S201 (A53) = OFF (Выкл.) (вход напряжения)
S202 (A54) = OFF (Выкл.) (вход напряжения)
S801 (оконечная нагрузка шины) = OFF (Выкл.)
УВЕДОМЛЕНИЕ
При изменении функции переключателя S201, S202
и
ли S801 не прикладывайте большого усилия для
переключения. При работе с переключателями
снимите крепление (опорную раму) LCP. Не работайте
с переключателями, если на преобразователь частоты
подается питание.
130BT310.11

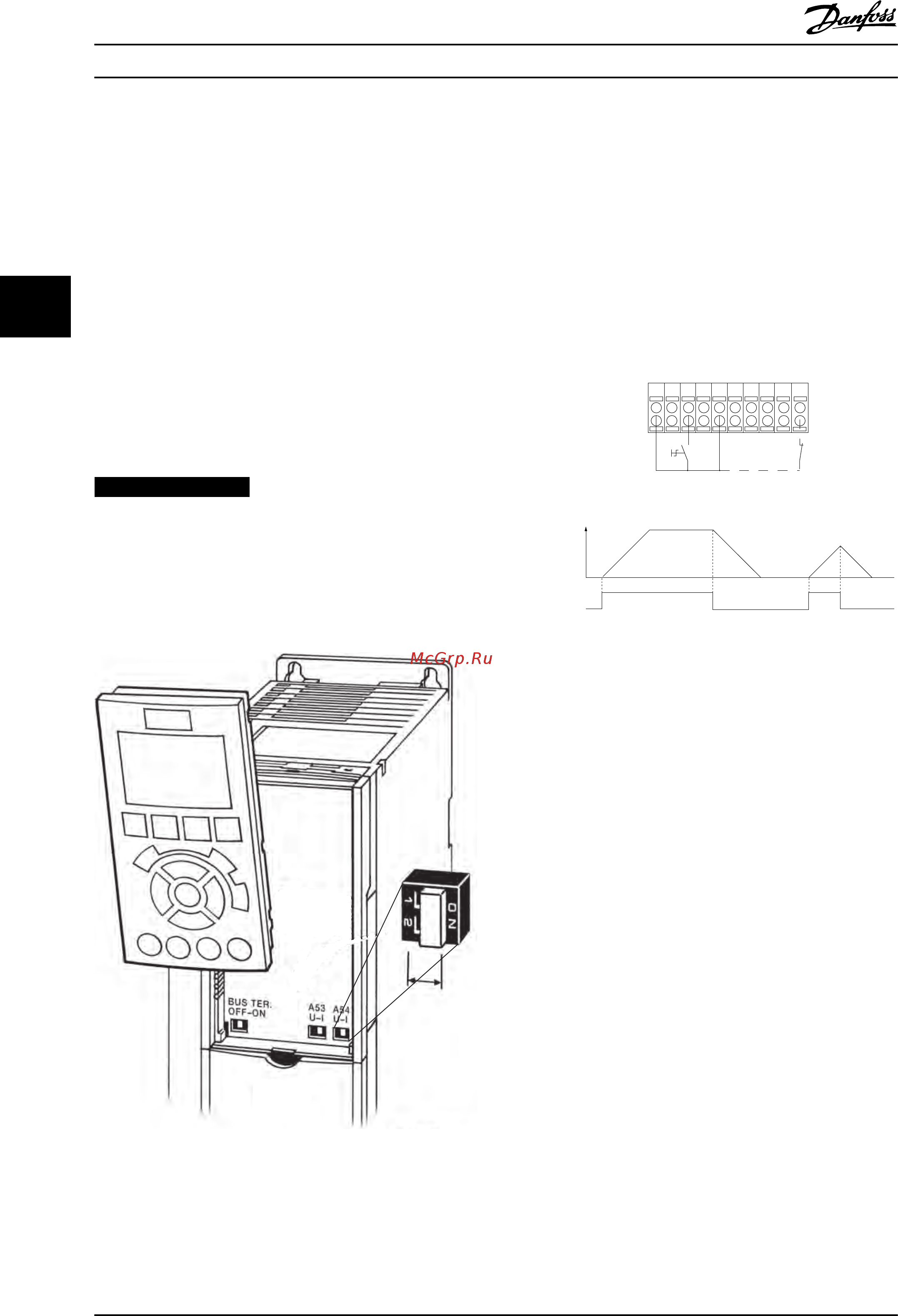

Рисунок 4.26 Расположение переключателя
4.2 Примеры подключения
4.2.1 Пуск/останов
Клемма 18 = параметр
5-10 Клемма 18, цифровой вход
[8] Пуск
Клемма 27 = параметр 5-12 Клемма 27, цифровой вход
[0] Не используется (по умолчанию Выбег, инверсный)
Клемма 37 = STO
12 13 18 37
130BA155.12
322719 29 33 20
P 5-12 [0]
P 5-10 [8]
Start/Stop
+24V
Speed
Safe Stop
Start/Stop
[18]
Рисунок 4.27 Проводка пуска/останова
Электрический монтаж
VLT
®
HV
AC Drive FC 102
60 Danfoss A/S © 08/2014 Все права защищены. MG11F550
