обеспечение для выполнения таких расчетов
(например,
ПО Rittal Therm).
Если преобразователь частоты является
единственным теплогенерирующим
компонентом в корпусе, минимально
требуемый расход воздуха при температуре
окружающей среды 45 °C для
преобразователей частоты с размером корпуса
E2 составляет 782 м³/ч (460 куб. футов/мин).
УВЕДОМЛЕНИЕ
Дополнительную информацию см. в Ин
струкции по
использованию только верхних и нижних крышек,
175R1106.
Сведения для заказа
•
Р
азмер корпуса E2: 176F1861
3.4.5 Комплект для наружного монтажа/
NEM
A 3R для корпусов Rittal
176FT261.10

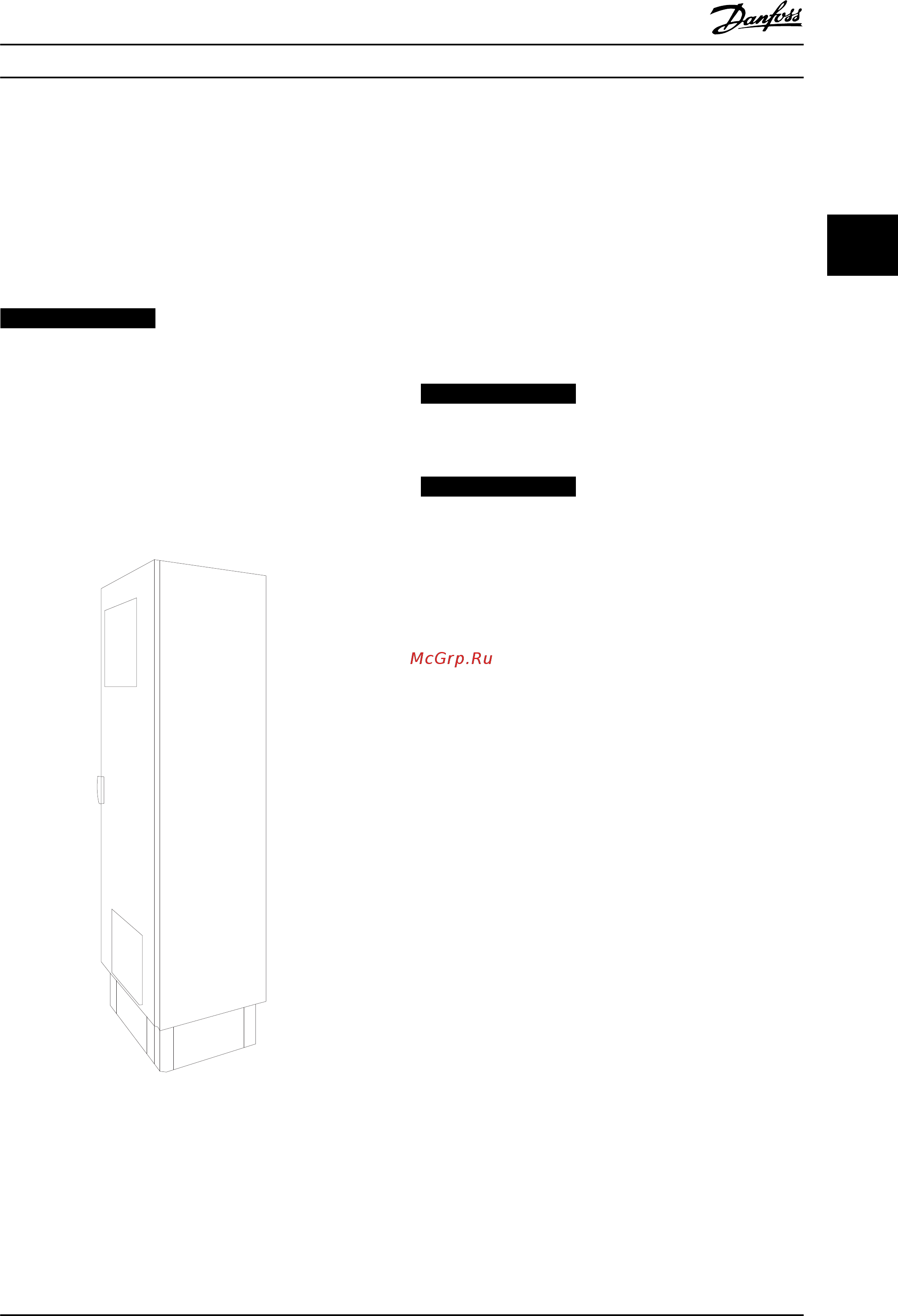

Рисунок 3.41 Корпус Rittal с размером корпуса E2
В этом разделе описывается монтаж комплектов NEMA
3R для преобразователей частоты с размером корпуса
E2. Эти комплекты разработаны и испытаны для
использования с исполнениями IP00/шасси упомянутых
размеров корпуса в корпусах Rittal TS8 NEMA 3R или
NEMA 4. Корпус NEMA 3R является корпусом для
установки вне помещений и обеспечивает защиту от
ос
адков и льда. Корпус NEMA 4 является корпусом для
установки вне помещений и обеспечивает большую
степень защиты от атмосферных воздействий и
трубопроводной воды.
Минимальная глубина корпуса составляет 500 мм (600
мм для размера корпуса E2), а комплект разработан под
корпус шириной 600 мм (800 мм для размера корпуса
E2). Возможны другие значения ширины, однако
потребуется дополнительный крепеж Rittal.
Максимальные значения глубины и ширины
определяются монтажом.
УВЕДОМЛЕНИЕ
Для преобразователей частоты с типом корпуса E2
сниж
ение номинальных характеристик не требуется.
УВЕДОМЛЕНИЕ
Установите на корпусе дверной вентилятор для
выво
да теплопотерь, не выведенных через тыльный
канал преобразователя частоты, и дополнительных
потерь, генерируемых другими компонентами,
установленными внутри корпуса. Рассчитайте
требуемый общий поток воздуха, чтобы подобрать
подходящие вентиляторы. Некоторые производители
корпусов предлагают собственное программное
обеспечение для выполнения таких расчетов
(например, ПО Rittal Therm). Если преобразователь
частоты является единственным теплогенерирующим
компонентом в корпусе, минимально требуемый
расход воздуха при температуре окружающей среды
45 °C для преобразователей частоты E2 составляет
782 м³/ч (460 куб.футов/мин).
Сведения для заказа
•
Р
азмер корпуса E2: 176F1884
3.4.6 Комплект для наружного монтажа/
NEM
A 3R для промышленных
корпусов
Для заказа доступны комплекты для размера корпуса
E2.
Эти комплекты разработаны и испытаны для
использования с преобразователями частоты IP00/шасси
в сварных корпусах с защитой NEMA 3R или NEMA 4.
Корпус NEMA 3R является пыле-, водо-,
льдонепроницаемым, и предназначен для наружной
установки. Корпус NEMA 4 является пыле- и
водонепроницаемым корпусом.
Комплект прошел испытания и соответствует классу
защиты UL Type 3R.
Механический монтаж Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 33
