Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/выключателем в литом
к
орпусе (F3 и F4)
0.0 [0.00]
134.6 [5.30]
104.3 [4.11]
0.0 [0.00]
179.3 [7.06]
219.6 [8.65]
294.6 [11.60]
334.8 [13.18]
409.8 [16.14]
436.9 [17.20]
0.0 [0.00]
532.9 [20.98]
0.0 [0.00]
44.4 [1.75]
244.4 [9.62]
154.0 [6.06]
344.0 [13.54]
1
2
3
4
5
130BA852.11
1 Шина заземления

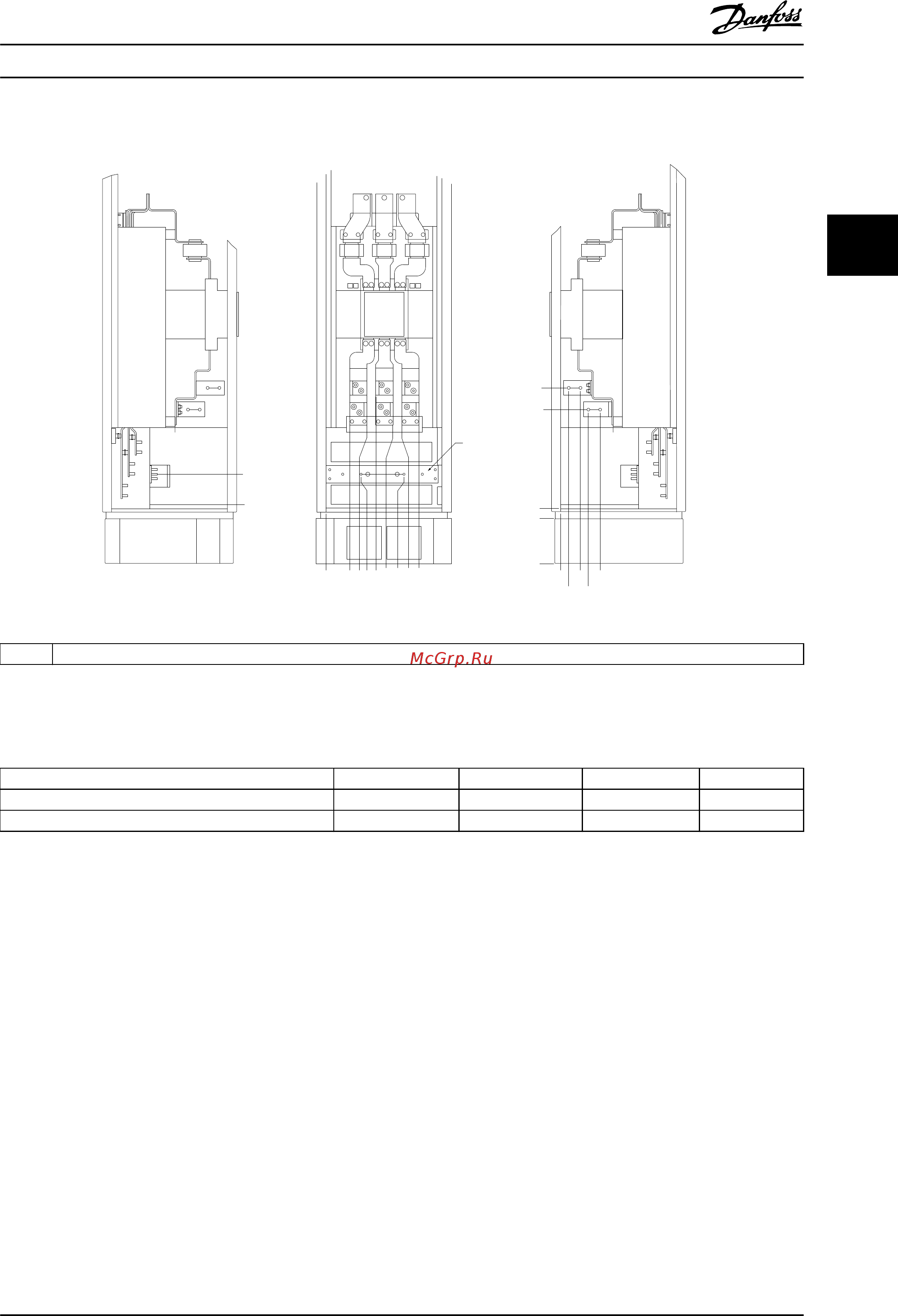

Рисунок 3.30 Расположение клемм — шкаф дополнительных устройств с автоматическим выключателем/выключателем в
ли
том корпусе (вид слева, спереди и справа). Плата уплотнений расположена на 42 мм ниже уровня 0.
Мощность 2 3 4 5
500 кВт (480 В), 710–800 кВт (690 В) 34,9 86,9 122,2 174,2
560–1000 кВт (480 В), 900–1400 кВт (690 В) 46,3 98,3 119,0 171,0
Таблица 3.7 Размеры клеммы
3.3.5 Охлаждение и потоки воздуха
Охлаждение
О
хлаждение может осуществляться разными путями:
•
Посредством вентиляционных каналов в
верхней и нижней крышках устройства.
•
Посредством подачи и отвода воздуха через
заднюю часть блока.
•
Комбинированием этих способов.
Охлаждение с помощью вентиляционного канала
Разработаны специальные дополнительные средства
для оптимизации монтажа преобразователей частоты
исполнения IP00/шасси в корпусах Rittal TS8.
Дополнительное устройство использует вентилятор
преобразователя частоты для принудительного
охлаждения тыльного канала. Воздух, выходящий из
верхней части корпуса, может отводиться за пределы
здания. В этом случае излишек тепла, выводимый через
тыльный канал, не рассеивается в помещении
диспе
тчерской, что позволяет снизить потребности в
кондиционировании воздуха в помещении.
Дополнительную информацию см. в глава 3.4.1 Монтаж
комплекта вентиляционного канала в корпусах Rittal..
Охлаждение сзади
Циркуляционный воздух отводится через тыльную часть
корпуса Rittal TS8. Такое решение предполагает забор
воздуха вне помещения через тыльный канал и возврат
нагретого воздуха наружу, что снижает потребности в
кондиционировании воздуха.
Механический монтаж Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 27
3 3
