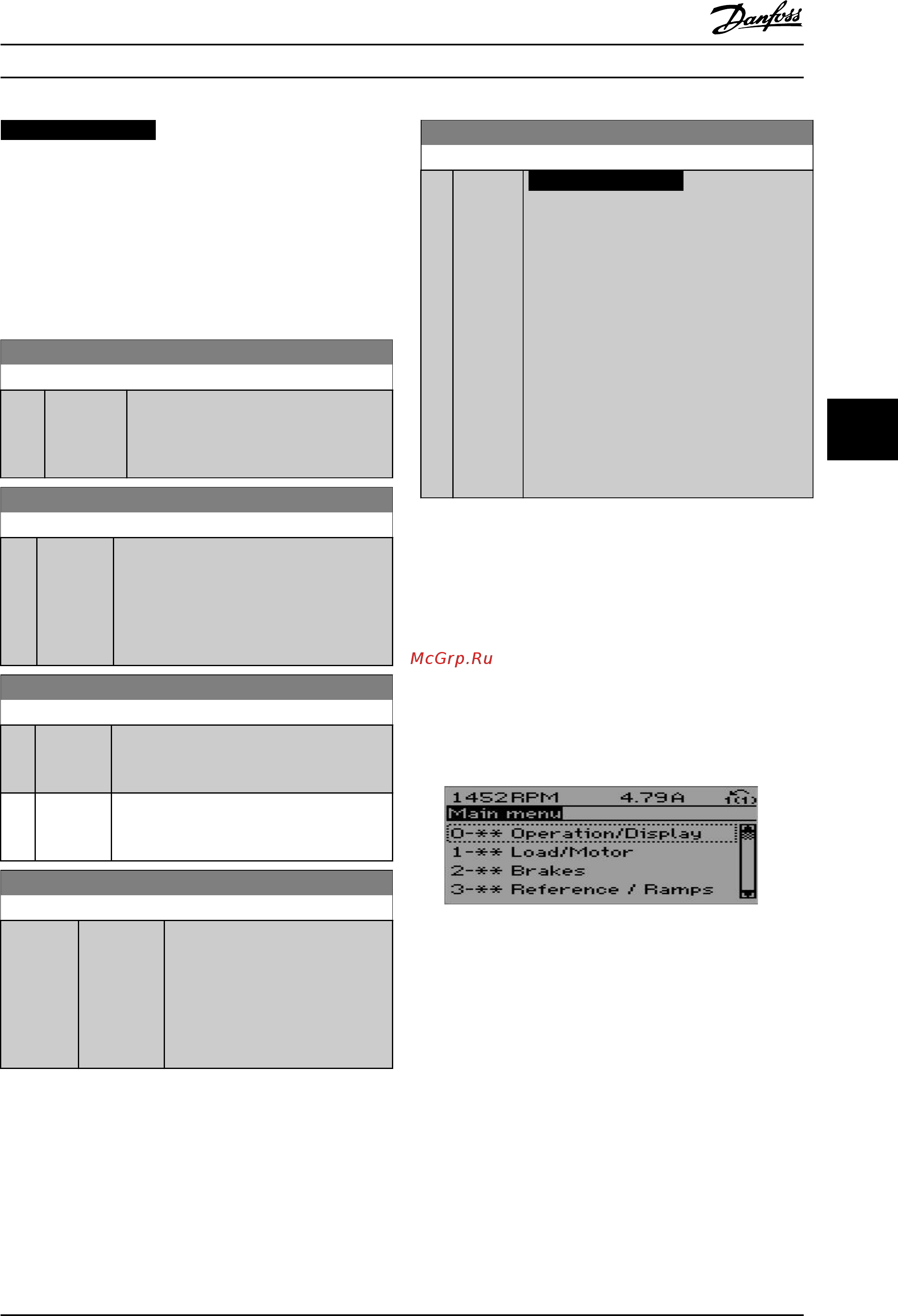

Danfoss VLT HVAC Drive FC-102P75KT4 [111/146] Уведомление
![Danfoss VLT HVAC Drive FC-102P75KT4 [111/146] Уведомление](/views2/1559644/page111/bg6f.png)
УВЕДОМЛЕНИЕ
Для преобразователей частоты с
пос
тоянным обходом скорости
Если при постоянном наличии аварийных условий
функция автоматического обхода активизирует обход,
следует отключить функцию автоматического обхода,
когда значение [2] Аварийный сигнал или [3] Ручн.
сброс сигнвыбрано в качестве функции защиты насоса
от сухого хода.
22-61 Момент срабатывания при обрыве ремня
Диапазон: Функция:
10 %* [0 - 100 %] Установка момента срабатывания при
обрыве ремня в процентах от
номинального крутящего момента
двигателя.
22-62 Задержка срабатывания при обрыве ремня
Диапазон: Функция:
10 s [0 - 600 s] Используется для установки времени, в
т
ечение которого должны существовать
условия обрыва ремня, прежде чем будет
выполнено действие, выбранное в
параметр 22-60 Функция обнаружения
обрыва ремня.
22-75 Защита от короткого цикла
Опция: Функция:
[0] * Запрещено
Таймер, заданный в
параметр
22-76 Интервал между пусками,
запрещен.
[1] Разрешено
Таймер, заданный в
параметр
22-76 Интервал между пусками,
разрешен.
22-76 Интервал между пусками
Диапазон: Функция:
Size
r
elated*
[ par. 22-77
- 3600 s]
Установка требуемого времени в
качестве минимального времени
между двумя пусками. До истечения
времени таймера любая команда
нормального пуска (пуск/фиксация
частоты/фиксация выхода)
игнорируется.
22-77 Мин. время работы
Диапазон: Функция:
0 s* [ 0 - par.
22-76
s]
УВЕДОМЛЕНИЕ
Не работает в каскадном режиме.
Установка требуемого времени в качестве
минима
льного времени работы после
команды нормального пуска (пуск/фикс.
частоты/фикс. выхода). До истечения
установленного времени любая команда
нормального останова игнорируется. Таймер
начинает отсчет времени после команды
нормального пуска (пуск/фикс. частоты/фикс.
выхода).
Таймер блокируется командой останова
выбегом (инверсного) или командой внешней
блокировки.
6.1.5 Режим главного меню
Доступ к ре
жиму главного меню возможен как с GLCP,
так и с NLCP. Выберите режим главного меню нажатием
кнопки [Main Menu] (Главное меню). На Рисунок 6.18
показаны результирующие показания, которые
появляются на дисплее GLCP.
В строках 2–5 отображается перечень групп
параметров, которые можно выбрать при помощи
кнопок [
▲
] and [
▼
].
130BP066.10
Рисунок 6.18 Пример дисплея
Каждый параметр имеет наименование и номер,
к
оторые остаются неизменными независимо от режима
программирования. В режиме главного меню параметры
делятся на группы. Номер группы параметров
указывается первой цифрой номера параметра (слева).
Программирование Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 109
6 6
