5 Управление частотным преобразователем
5.1 Управление с помощью LCP
5.1.1 Три способа управления
Управление частотным преобразователем может
ос
уществляться тремя способами:
•
С помощью графической панели местного
управления (GLCP).
•
С помощью цифровой панели местного
управления (NLCP).
•
Через порт последовательной связи RS-485 или
по шине USB, оба способа служат для связи с
компьютером.
Если преобразователь частоты оснащен периферийной
шиной eldbus, обратитесь к соответствующей
документации.
5.1.2 Как работать с графической LCP
(
GLCP)
Для GLCP (LCP 102) действительно следующее:
GL
CP разделена на 4 функциональные зоны:
1. Графический дисплей со строками состояния.
2. Кнопки меню и световые индикаторы
(светодиоды), позволяющие выбирать режим,
изменять параметры и переключать функции
дисплея.
3. Кнопки навигации и световые индикаторы
(светодиоды).
4. Кнопки управления и световые индикаторы
(светодиоды).
Графический дисплей
ЖК-дисплей имеет фоновую подсветку и 6 алфавитно-
цифровых строк. В режиме [Status] (Состояние) на
дисплее LCP может отображаться до 5 рабочих
переменных.
Строки дисплея:
a.
Строка состояния
Сообщения о состоянии с отображением
пиктограмм и графических изображений.
b.
Строка 1–2
Строки данных оператора для отображения
заданных или выбранных пользователем
данных или переменных. Нажмите [Status]
(Состояние), чтобы добавить одну
дополнительную строку.
c.
С
трока состояния
Текстовые сообщения о состоянии.
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(0)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BA018.13
1
2
3
4
b
a
c

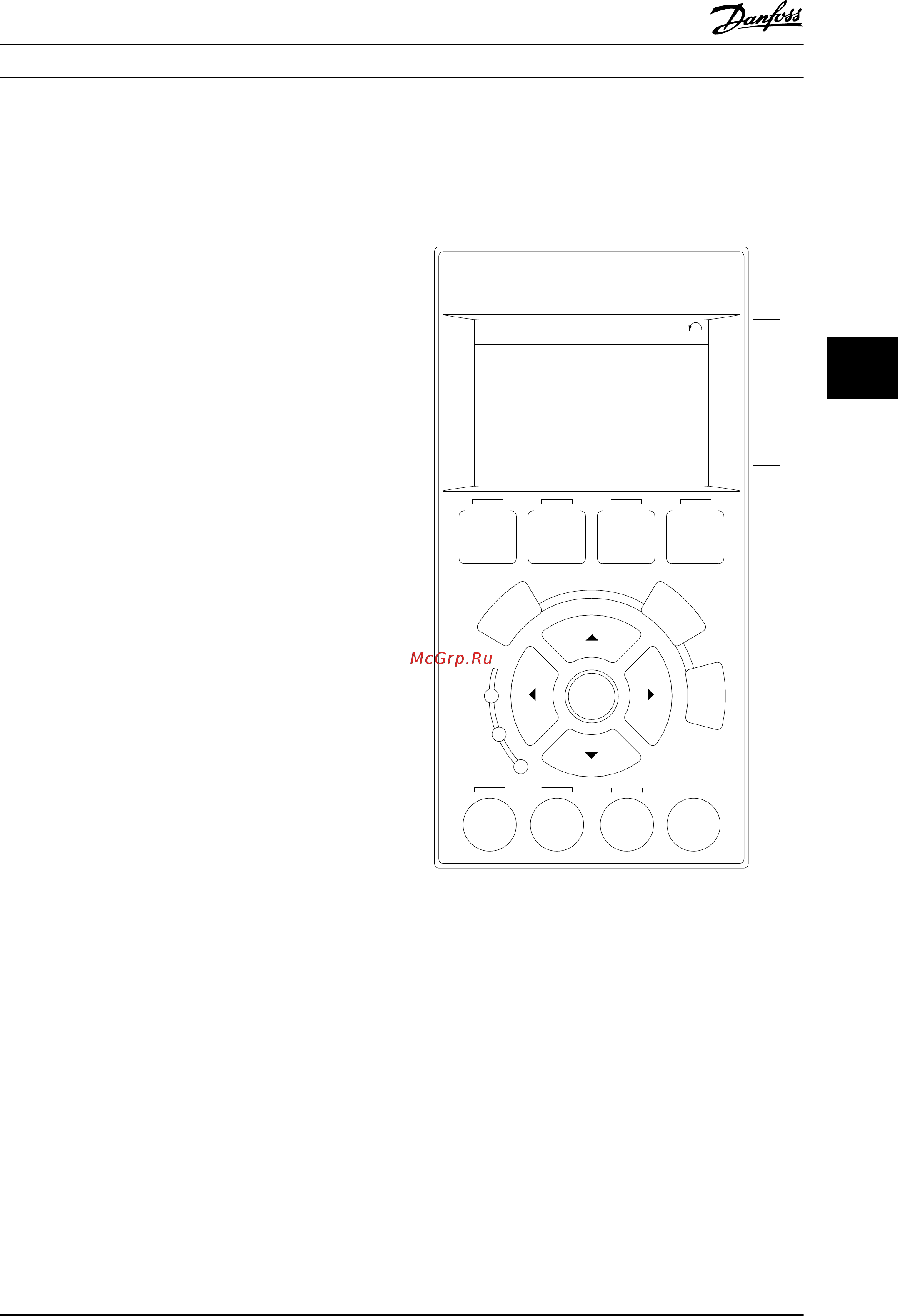

Рисунок 5.1 LCP
Дисплей разделен на три части.
В
ерхняя часть
(a) в режиме отображения состояния показывает
состояние, в любом другом режиме и в случае
аварийного сигнала/предупреждения показывает до
двух переменных.
Отображается номер активного набора параметров
(набор, выбранный в качестве активного в
параметр 0-10 Активный набор). Если программируется
набор параметров, отличный от активного, справа
появляется номер программируемого набора (в
скобках).
Управление частотным преобр... Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 65
