99
99
См. следующий рисунок.

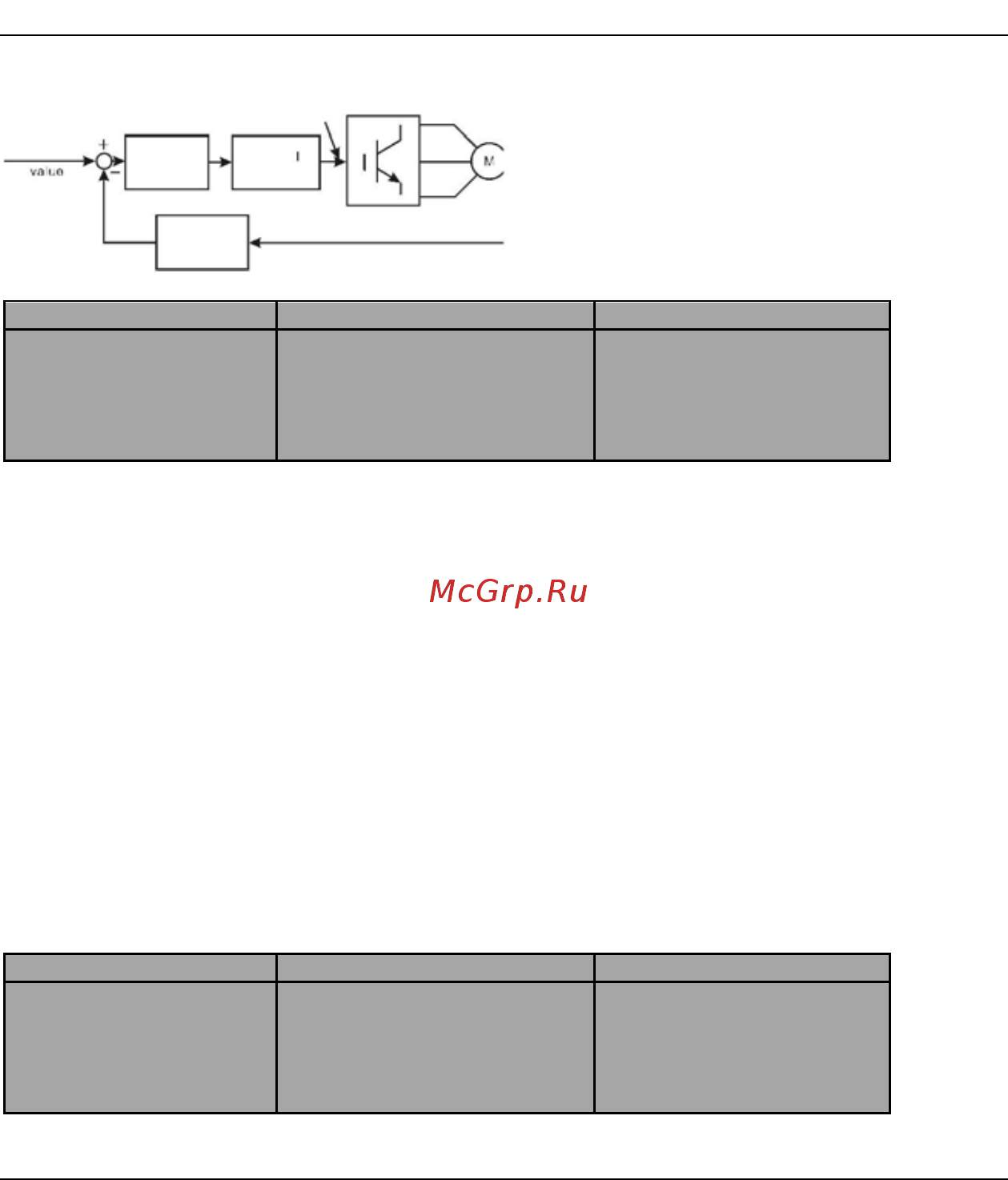

Рис. 6-22 ПИД-регулирование
Код функции
Имя
Диапазон установки
F9.00
PID preset source selection
(Выбор источника
предварительно
установленного значения
для ПИД-регулирования)
0–5 [0]
0: Клавиатура (F9.01)
1: AI1
2: AI2
3: HDI
4: Многоступенчатое управление
5: Коммуникационный интерфейс
Когда F0.07=6, эта функция выполняется. Этот параметр определяет целевой заданный канал
во время процесса ПИД-регулирования.
Эти параметры используются для выбора источника предварительно установленного
значения и обратной связи для ПИД-регулирования.
Примечание:
• Предварительно установленное значение и значение обратной связи ПИД-
регулирования указываются в процентах.
• 100 % предварительно установленного значения соответствуют 100 % значения
обратной связи.
• Источник предварительно установленного значения и источник обратной связи
не должны совпадать друг с другом, в противном случае ПИД-регулирование
будет работать некорректно.
Код функции
Имя
Диапазон установки
F9.01
Keypad PID preset
(Установка предварительно
установленного значения
для ПИД-регулирования с
клавиатуры)
0,0–100,0 % [0,0 %]
Выходная
частота
Предварительно
установленное
значение для
ПИД-
регулирования
ПИД-
регулирова
ние
Алгоритм
управления
Значение обратной связи
Фильтр F
