Advanced Systems Baltic OÜ — Преобразователи частоты серии M430

0: Для обычного двигателя справедливо следующее – чем ниже частота вращения, тем хуже

охлаждение двигателя. По этой причине, если выходная частота ниже 30 Гц, преобразователь

частоты уменьшает предельное значение защиты двигателя от перегрузки для

предотвращения двигателя от перегрева.

1: Общий двигатель (с компенсацией низкой частоты вращения). Поскольку охлаждение

общего двигателя уменьшается на низкой частоте вращения, выполняется настройка

соответствующей электронной защиты от перегрева. Компенсация низкой частоты вращения

означает уменьшение предельное значение защиты двигателя от перегрузки, частота

вращения которого ниже 30 Гц.

2: Двигатель с переменной частотой вращения (без компенсации низкой частоты вращения).

Поскольку охлаждение двигателя с переменной частотой вращения не связано с рабочей

частотой вращения, настраивать предельное значение защиты двигателя от перегрузки не

требуется.

Код функции

Имя

Диапазон установки

Fb.03

Motor overload protection

current (Ток схемы защиты

двигателя от перегрузки)

20,0–120,0 % [100,0 %]

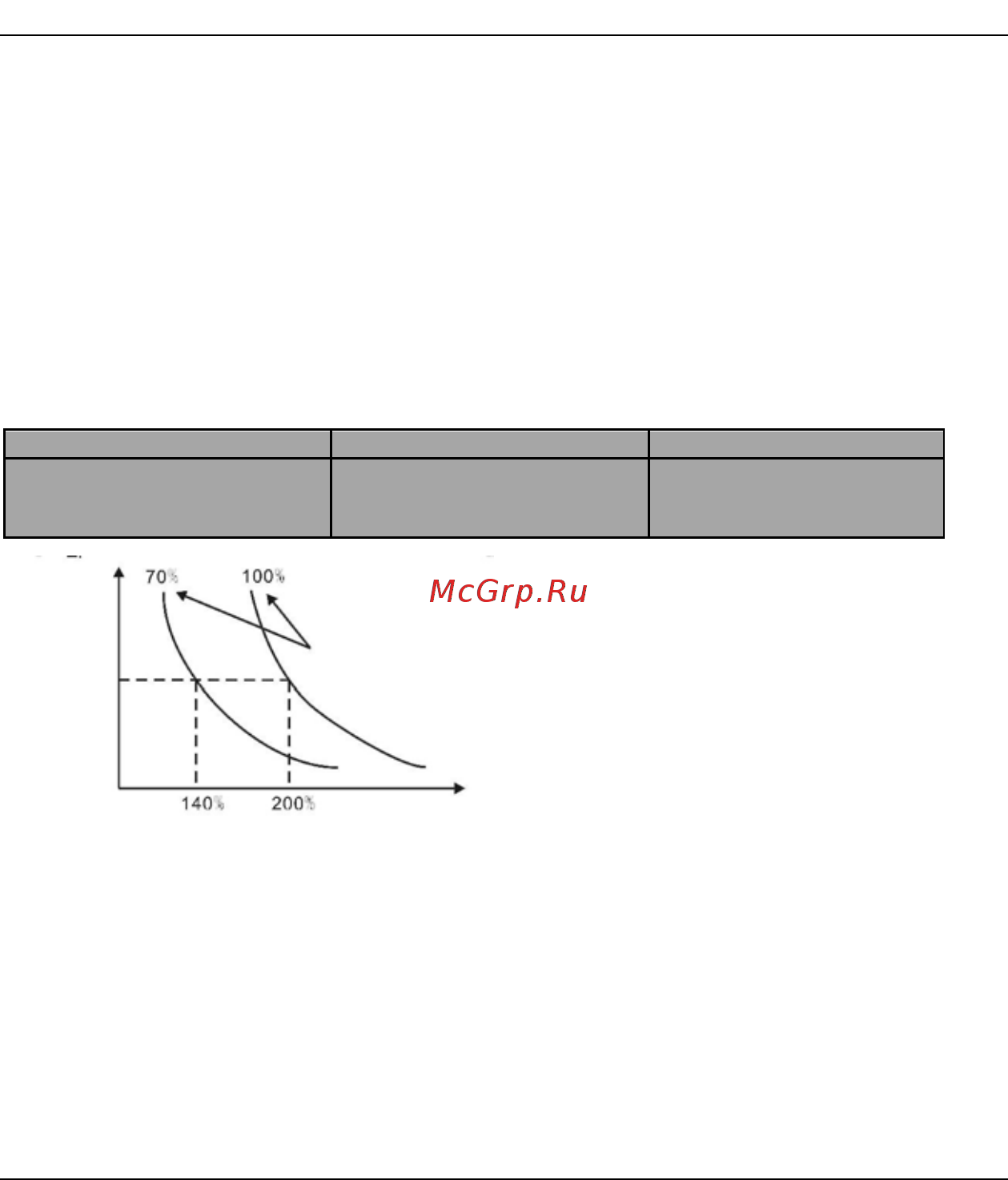

Рис. 6-31. Кривая защиты двигателя от

перегрузки

Значение может быть определено по следующей формуле:

Ток схемы защиты двигателя от перегрузки = (максимальный ток нагрузка/номинальный ток

преобразователя частоты) * 100 %

Примечание:

• Этот параметр обычно используется, когда номинальная мощность

преобразователя частоты больше номинальной мощности двигателя.

• Время защиты двигателя от перегрузки: 60 секунд при 200 % от номинального

тока. Подробную информацию см. на следующем рисунке.

Время

Ток схемы защиты двигателя

от перегрузки

1 минута

Ток
