Advanced Control ADV 5.50 M430-M [28/194] Схема расположения клемм

Рис. 4-1. Подключение периферийных устройств

4.2 Схема расположения клемм

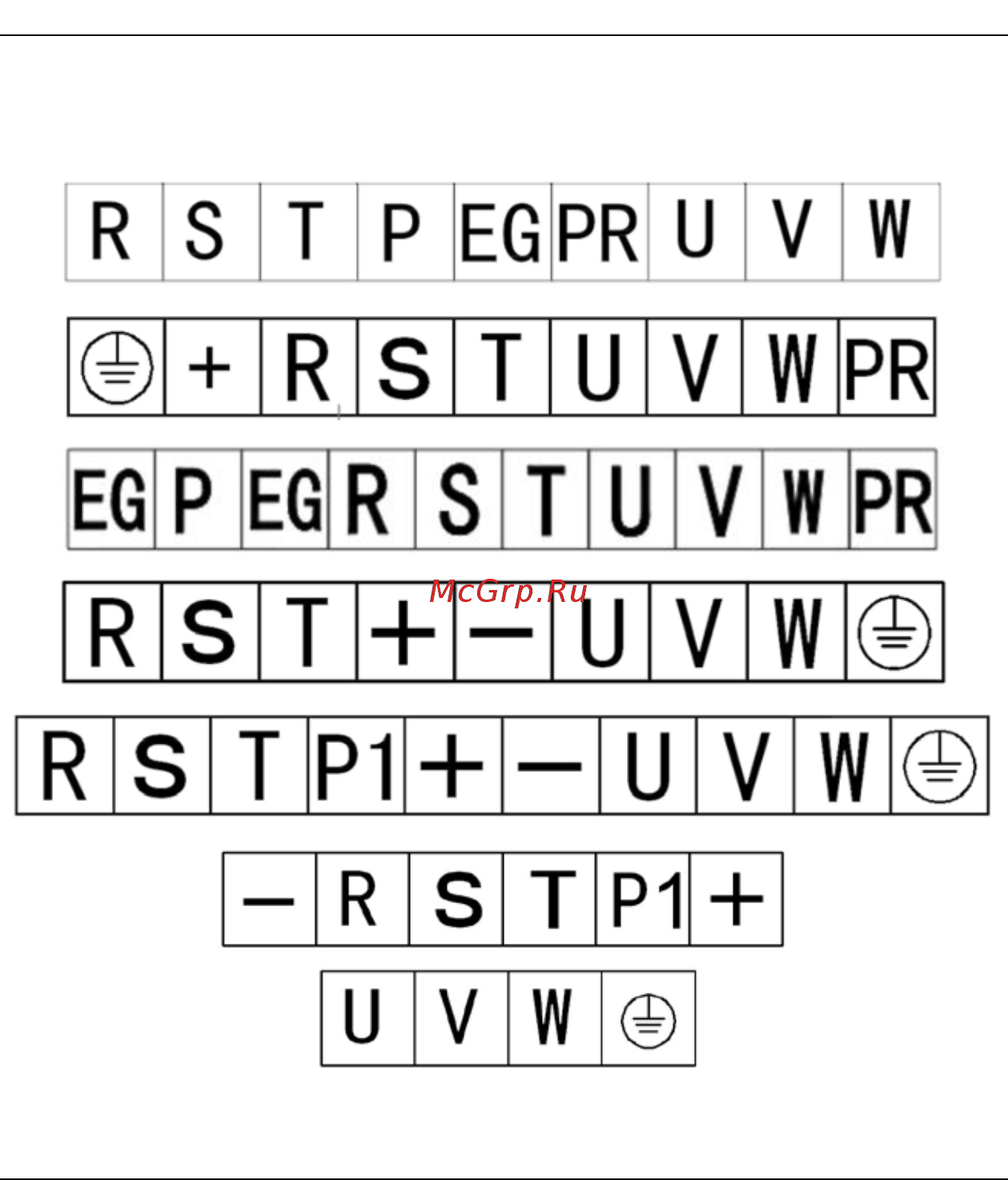

4.2.1 Клеммы основной схемы (380 В переменного тока)

Рис. 4-2. Клеммы основной схемы (0,75 кВт – 2,2 кВт)

Рис. 4-3. Клеммы основной схемы (5,5 кВт – 11 кВт)

Рис. 4-4. Клеммы основной схемы (15 кВт – 18,5 кВт)

Рис. 4-5. Клеммы основной схемы (22 кВт – 37 кВт)

Рис. 4-6. Клеммы основной схемы (45 кВт – 75 кВт)

Рис. 4-7. Клеммы основной схемы (90 кВт – 110 кВт)
