4.2.2 Назначение клемм основной схемы

Обозначение клеммы

Назначение

R, S, T

Клеммы входного трехфазного напряжения переменного

тока

(+), (-)

Запасные клеммы терминалы внешнего блока торможения

(380 В, мощность до 22 кВт)

(+), PR

Запасные терминалы внешнего тормозного резистора

(380 В, мощность ниже 18,5 кВт)

P1, (+)

Запасные клеммы внешнего дросселя постоянного тока

U, V, W

Клеммы выходного трехфазного напряжения переменного

тока

Клемма заземления

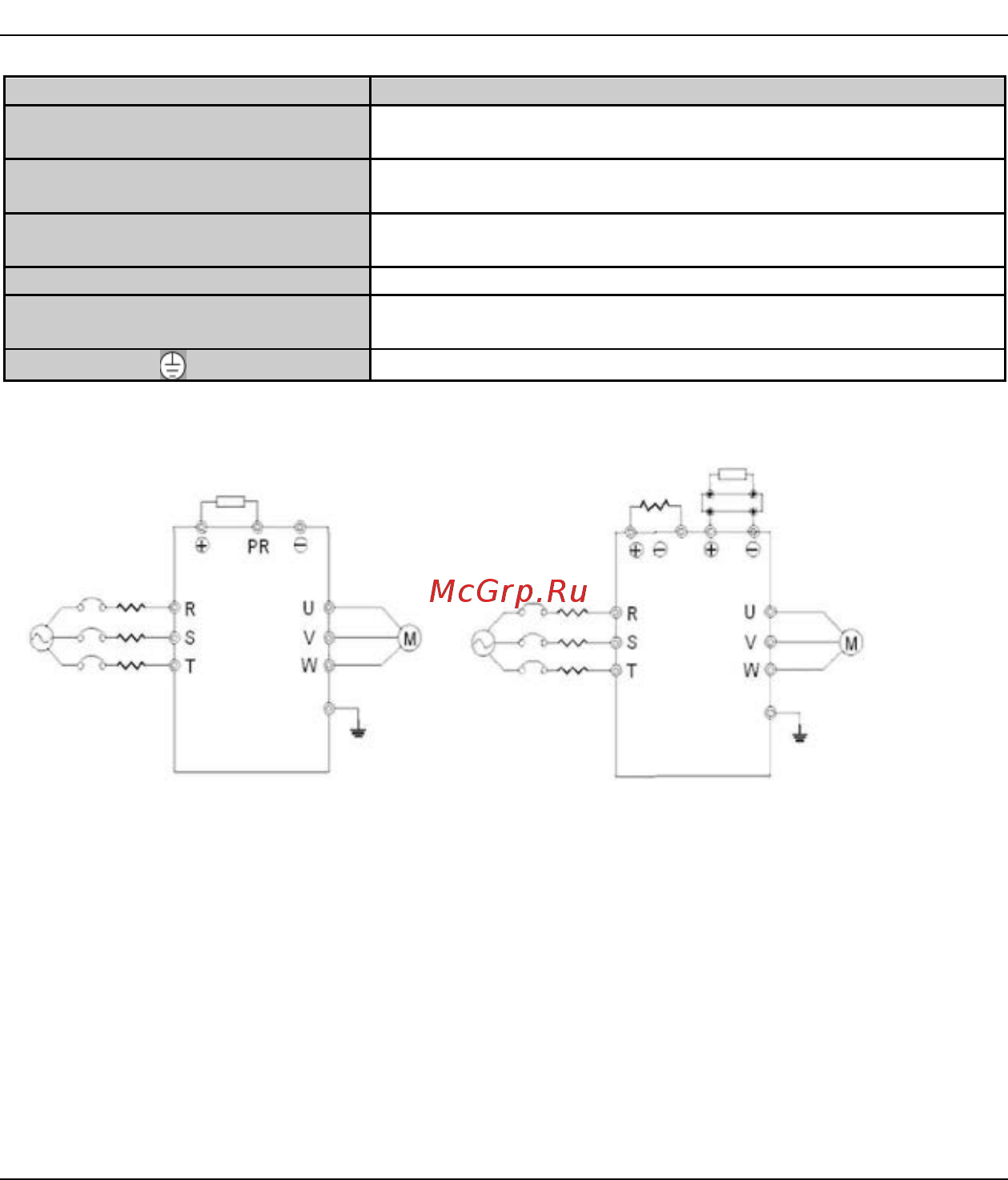

4.2.3 Стандартное подключение основной схемы

0,75 – 18,5 кВт 22 – 345 кВт

Рис. 4-9. Стандартное подключение основной схемы

Блок торможение (опциональный)

Дроссель

постоянного тока

Тормозной резистор

(опциональный)

Тормозной

резистор

(
