Advanced Systems Baltic OÜ — Преобразователи частоты серии M430
ПРИМЕЧАНИЯ: снимите короткозамыкающую перемычку между клеммой +24 В и
клеммой PLC и установите короткозамыкающую перемычку между клеммой PLC и клеммой
COM.

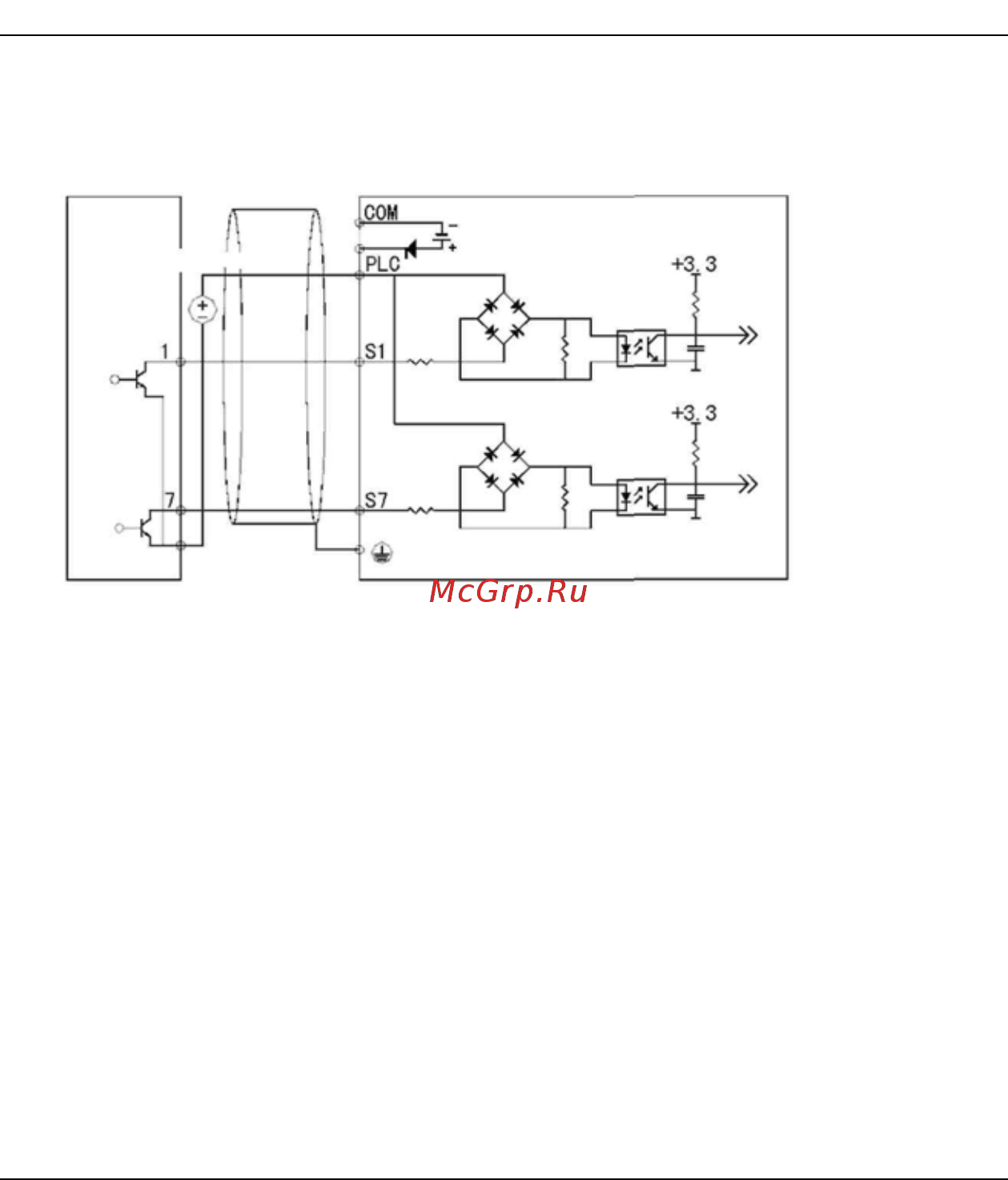

Используйте внешнее питание, в качестве внешнего контроллера используется NPN-
схема, работающая в режиме подключения втекающего тока, см. следующий рисунок:
ПРИМЕЧАНИЯ: снимите короткозамыкающую перемычку между клеммой +24 В и
клеммой PLC.
Используйте внешнее питание, в качестве внешнего контроллера используется NPN-
схема, работающая в режиме подключения вытекающего тока, см. следующий рисунок:
SCU
+24 В
20–28 В
GND
Внутренняя часть преобразователя частоты
Заземленный
экранированный кабель
