62
62
Advanced Systems Baltic OÜ — Преобразователи частоты серии M430

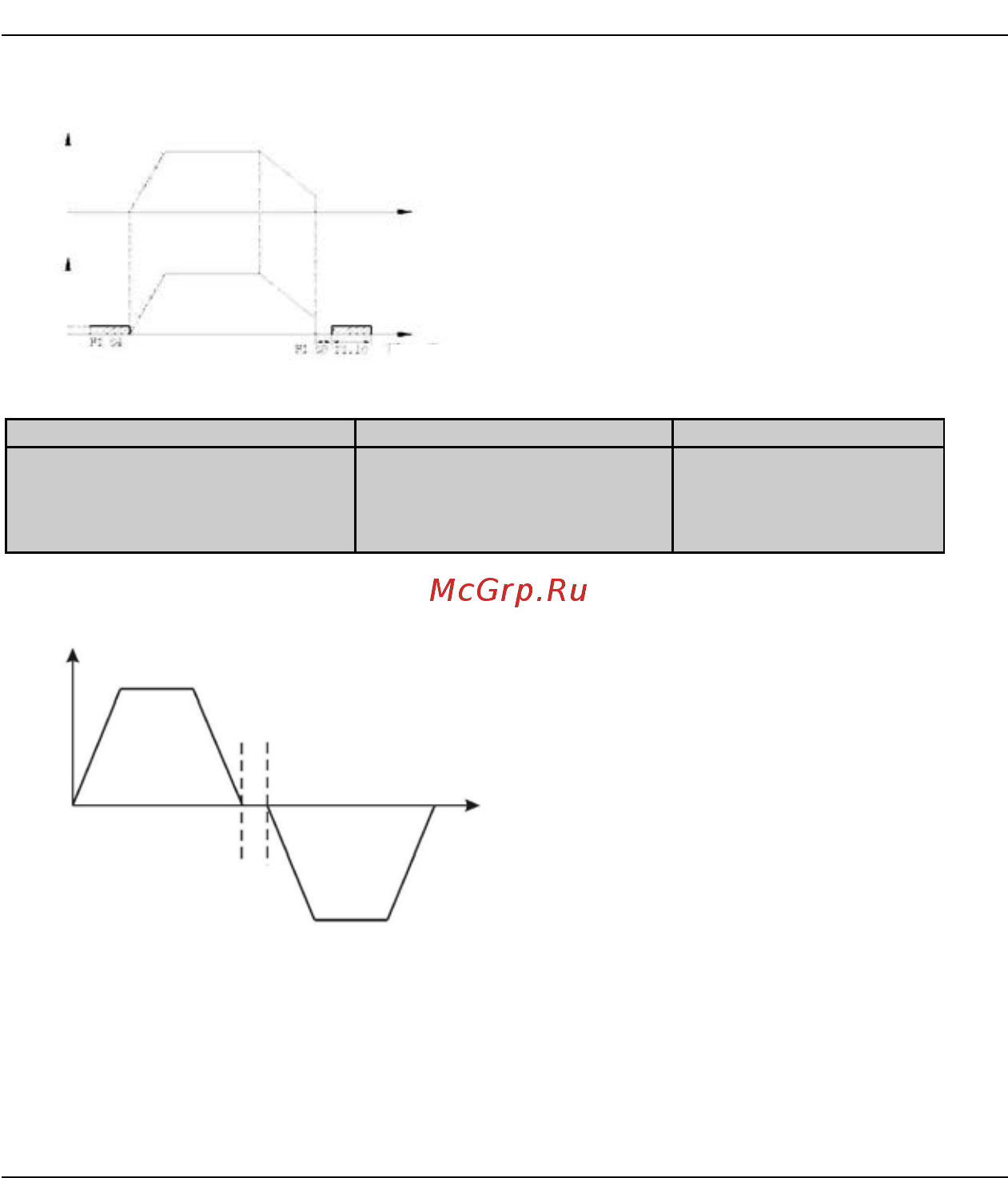

Рис. 6-3. Торможение постоянным током
Код функции
Имя
Диапазон установки
F1.11
Dead time of FWD/REV
(Пауза между вращением в
прямом/обратном
направлении)
0,0–3600,0 с [0,0 с]
Установите время удержания на нулевой частоте при переходе от вращения в прямом
направлении к вращению в обратном направлении. См. следующий рисунок:
Рис. 6-4. Пауза при переходе от вращения в прямом направлении к вращению в обратном
направлении
Выходная частота
Выходное напряжение
Время T
Время T
Выходная частота f
Пауза
Вращение в
прямом
направлении
t
Вращение в
обратном
направлении
