13
13

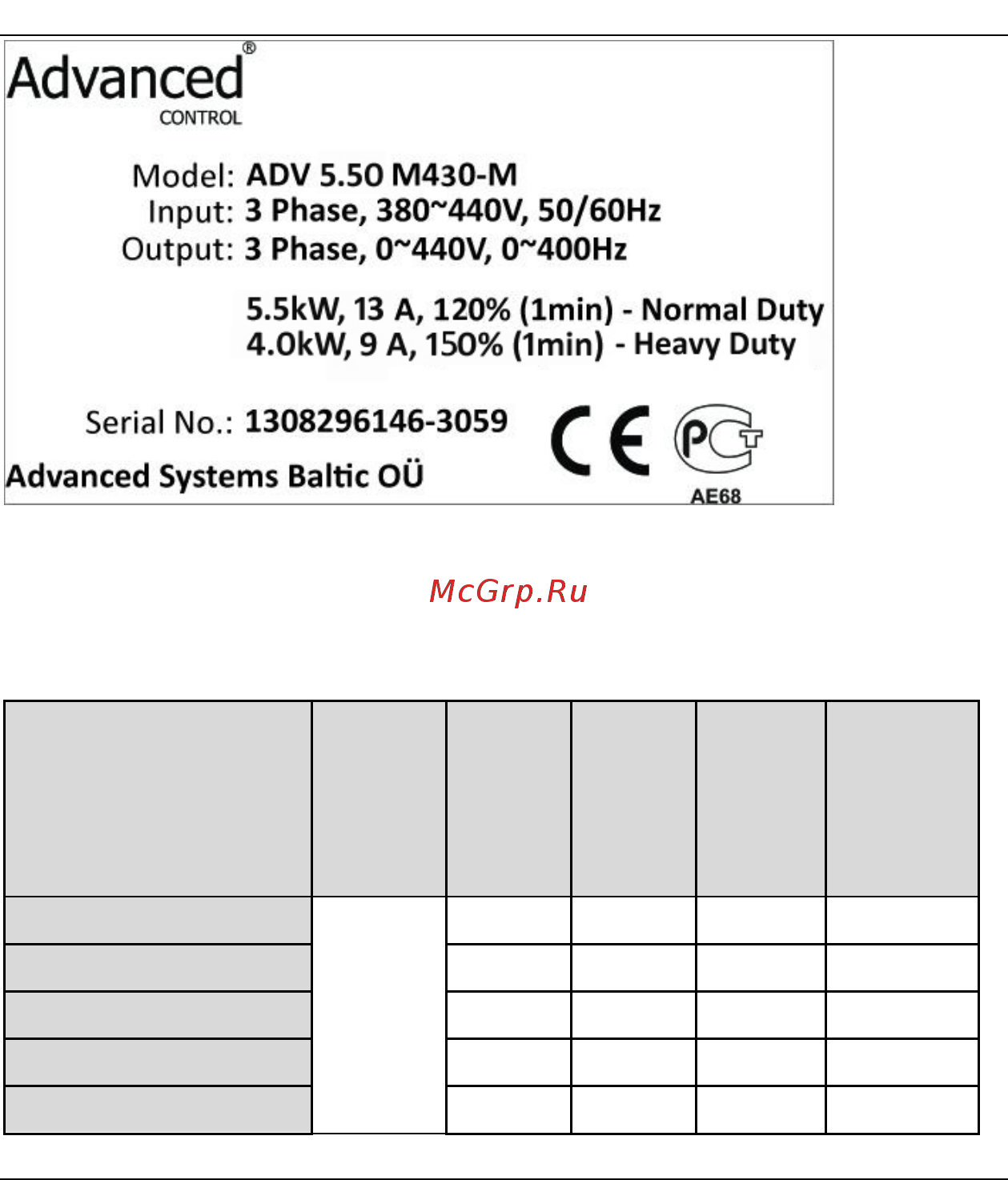

2.3 Тип преобразователя частоты
Тип
Входное
напряже-
ние
Номи-
нальная
выходная
мощ-
ность
(кВт)
Номи-
нальный
входной
ток
(A)
Номи-
нальный
выходной
ток
(A)
Мощность
двигателя
(кВт)
ADV 0.75 M430-M
3 фазы,
380 В
Диапазон:
-15 % –
+15 %
0.75 3.4 2.5 0.75
ADV 1.50 M430-M
1.5 5.0 3.7 1.5
ADV 2.20 M430-M
2.2 5.8 5 2.2
ADV 5.50 M430-M
5.5/4.0 15/10 13/9 5.5/4.0
ADV 7.50 M430-M
7.5/5.5 20/15 17/13 7.5/5.5
