Уменьшение долговременных колебаний

• Уменьшение кратковременных колебаний

Если цикл колебаний имеет малую длительность, и колебания выполняются с циклом,

приблизительно равным установке времени дифференцирования, это указывает на

чрезмерную длительность операции дифференцирования. Колебания уменьшаются при

уменьшении времени дифференцирования.

Уменьшение кратковременных колебаний

Если колебания не могут быть уменьшены даже путем установки нулевого времени

дифференцирования, то либо уменьшите коэффициент пропорционального усиления, либо

увеличьте постоянную времени первичной задержки ПИД-регулирования.

Код функции

Имя

Диапазон установки

F9.07

Sampling cycle (T) (Цикл

выборки данных)

0,01–100,00 с [0,10 с]

F9.08

PID Bias limit (Предельное

значение смещения ПИД-

регулирования)

0,00–100,00 % [0,0 %]

Цикл выборки T относится к циклу выборки значений обратной связи. ПИД-регулятор

вычисляет это значение в каждом цикле выборки. Чем больше цикл выборки, тем медленнее

ответная реакция. Предельное значение смещения определяет максимальное смещение

между значением обратной связи и предварительно установленным значением. ПИД-

регулятор прекращает работу, когда смещение находится в пределах этого диапазона.

Корректная установка этого параметра улучшает точность и стабильность выходного сигнала

системы.

Перед настройкой

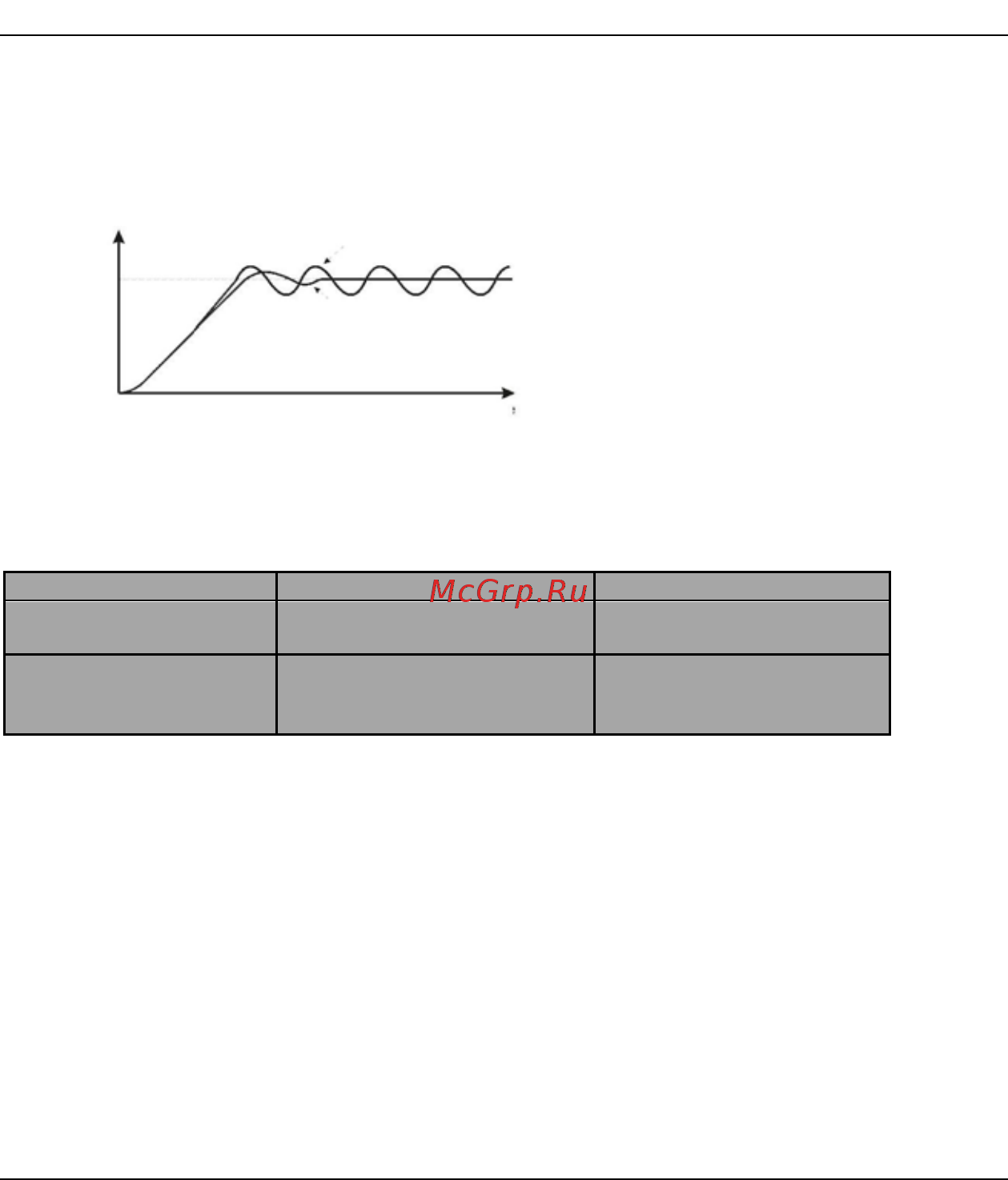

Ответная реакция:

После настройки

Время
