38
38
Advanced Systems Baltic OÜ — Преобразователи частоты серии M430
напряжение при коротком замыкании клемм V и GND, входной ток
при коротком замыкании клемм I и GND.

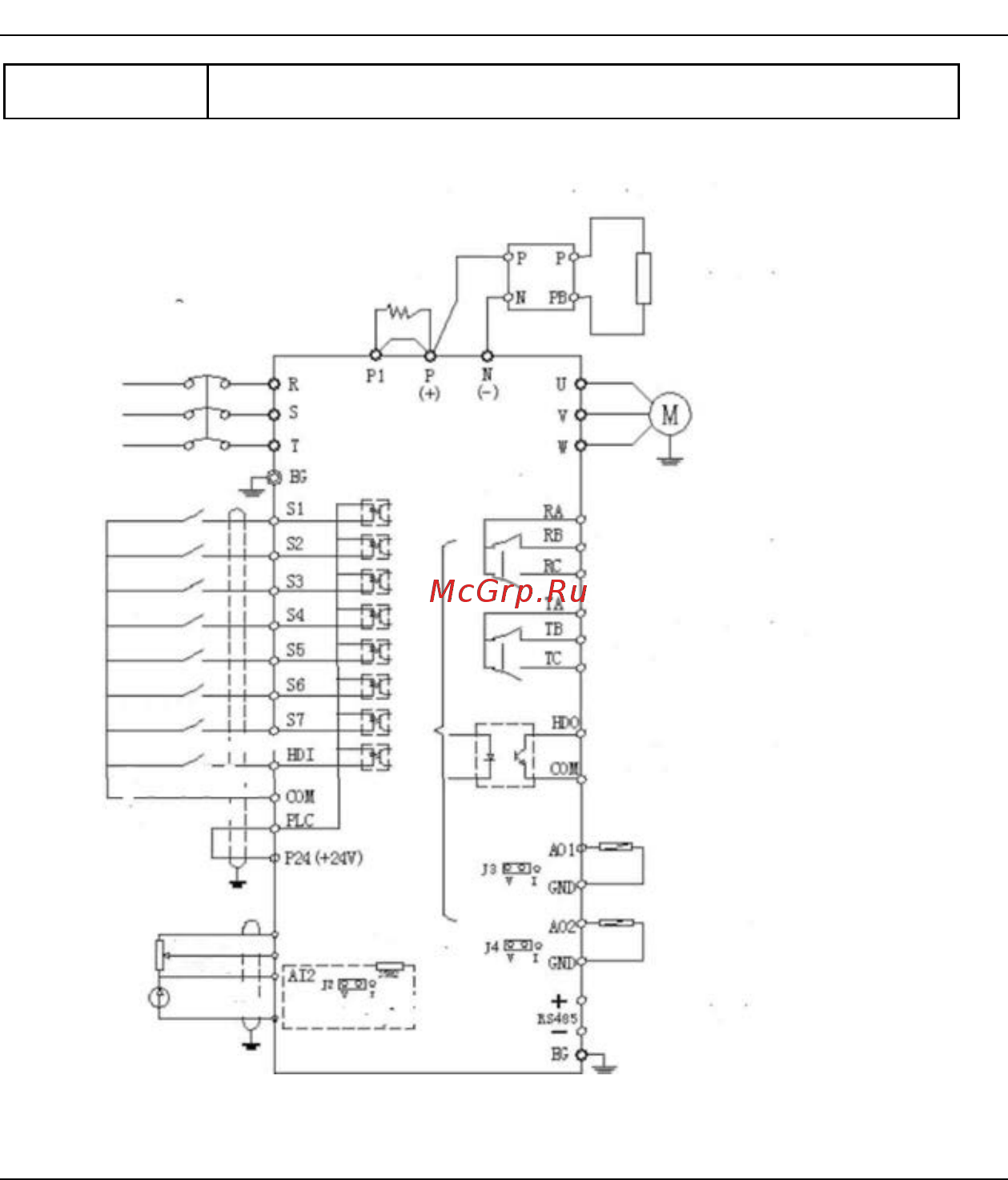

4.3.6 Стандартная схема соединений схемы управления
Рис. 4-11. Стандартная схема соединений схемы управления
Внешний блок торможения (≥ 22 кВт)
Тормозное сопротивление
Дроссель
пост оя нног о тока
3-фазное напряжение
330 В ± 15 %, 50/60 Гц
Двигатель
Выход
многофункционального
контакта
Многофункциональная клемма 1
клемма 2
Клемма выхода реле 1, 3 А/250 В
клемма 3
клемма 4
Клемма выхода реле 2, 3 А/250 В
клемма 5
клемма 6
клемма 7
Может быть выбран выход импульсов
малой длительности или выход с
открытым коллектором
Может быть выбран вход импульсов малой
длительности или вход с открытым
коллектором
Вход многофункционального
контакта
Аналоговый выход 0–
10 В/0–20 мА
+10V Напряжение питания для установки частоты
Аналоговый выход 0–10 В/0–
20 мА
Установка ч ас тоты
AI1 Многофункциональный аналоговый вход
Аналоговый
вход
Установка ПИД-регулирования
Вход 0–10 В
Вход напряжения/тока
Вход 0/4 – 20 мА
Коммуникационный
интерфейс RS485
GND Земля
