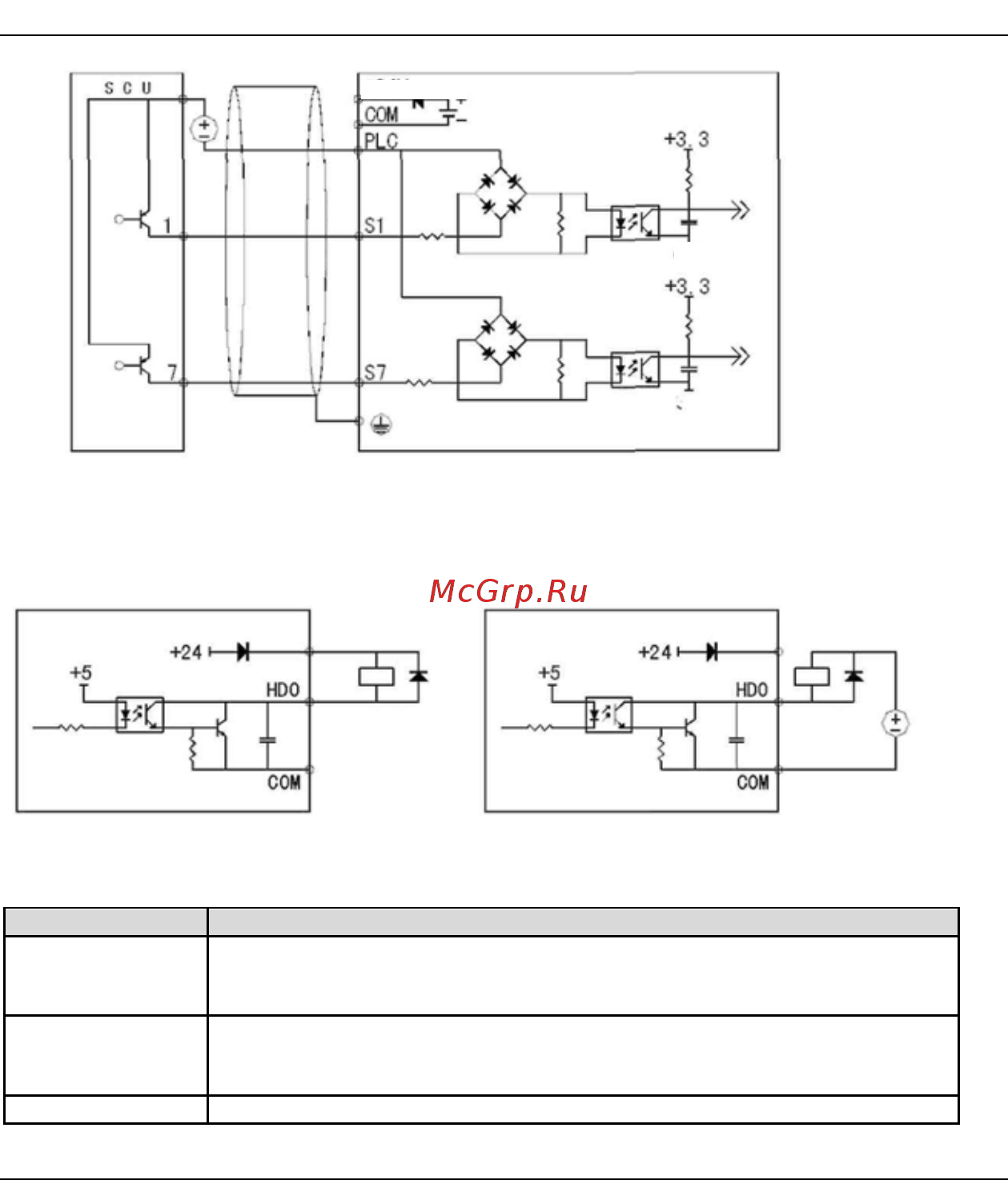

ПРИМЕЧАНИЯ: снимите короткозамыкающую перемычку между клеммой +24 В и

клеммой PLC.

Используйте источник питания +24 В внутри преобразователя частоты и режим

подключения многофункциональных выходных клемм внешнего источника питания:

ПРИМЕЧАНИЯ: используйте этот режим подключения. При неверном напряжении на

клемме HDO проверьте полярность подключения диодов.

4.3.5 ПЕРЕМЫЧКИ НА ПЛАТЕ УПРАВЛЕНИЯ

Перемычка

Описание

Перемычка изменения выхода AO2 (0–10 В/0–20 мА); выходное

напряжение AO2 при коротком замыкании клемм V и GND, выходной

ток AO2 при коротком замыкании клемм I и GND.

Перемычка изменения выхода AO1 (0–10 В/0–20 мА); выходное

напряжение AO1 при коротком замыкании клемм V и GND, выходной

ток AO1 при коротком замыкании клемм I и GND.

Перемычка изменения входа AI2 (0–10 В/0–20 мА); входное

20–28 В

GND

Внутренняя часть преобразователя частоты

Заземленный

экранированный кабель

+24 В +24 В

Реле Реле

20–28 В

24 В
