Код функции

Имя

Диапазон установки

ASR)

F3.04

ASR integral time Ki2 (Время

интегрирования Ki2

регулятора ASR)

0,01–10,00 с [1,00 с]

F3.05

ASR switching lower

frequency (Минимальная

частота переключений

регулятора ASR)

F3.02–F0.03 [10,00 Гц]

Значения менее F3.02, F3.03 и F3.04 оказывают воздействие только в том случае, когда

выходная частота выше значения параметра F3.05. Когда выходная частота находится в

диапазоне значений параметров F3.02 и F3.05, значения K

и K

пропорциональны разнице

значений параметров F3.02 и F3.05. См. следующий рисунок.

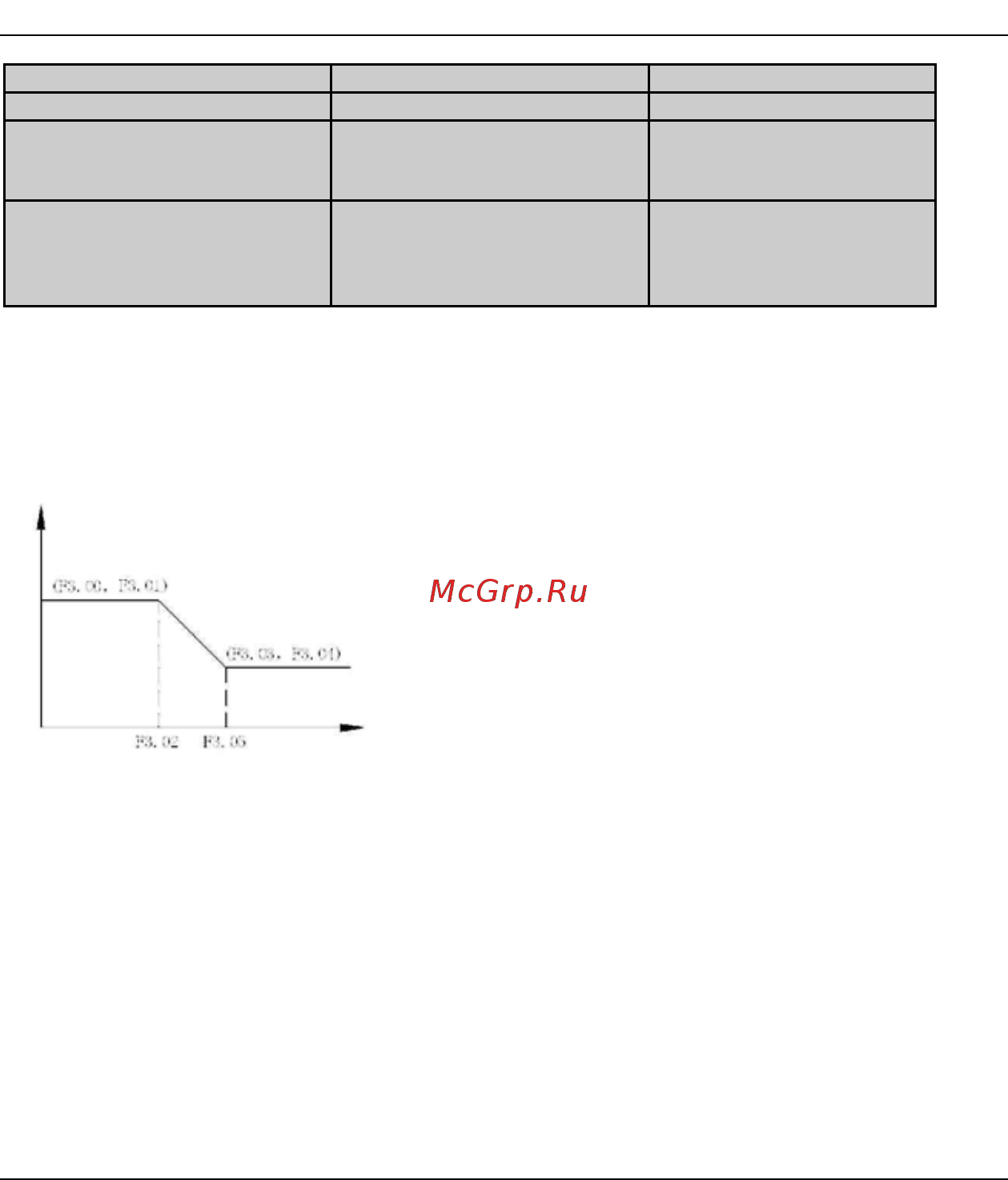

Рис. 6-6. Параметр PI

При увеличении коэффициента пропорционального усиления K

динамическая

характеристика системы может быть более высокой. Однако при слишком большом K

система может перейти в состояние паразитной генерации.

При уменьшении времени интегрирования K

динамическая характеристика системы может

быть более высокой. Однако при слишком малом K

система может перейти становится

перегруженной и переходит в состояние паразитной генерации. Используется следующая

процедура настройки:

♦ В максимально возможной степени увеличьте коэффициент пропорционального

усиления (K

) без возникновения паразитной генерации.

♦ В максимально возможной степени уменьшите время интегрирования (K

) без

возникновения паразитной генерации.

Параметр PI

Выходная частота f
