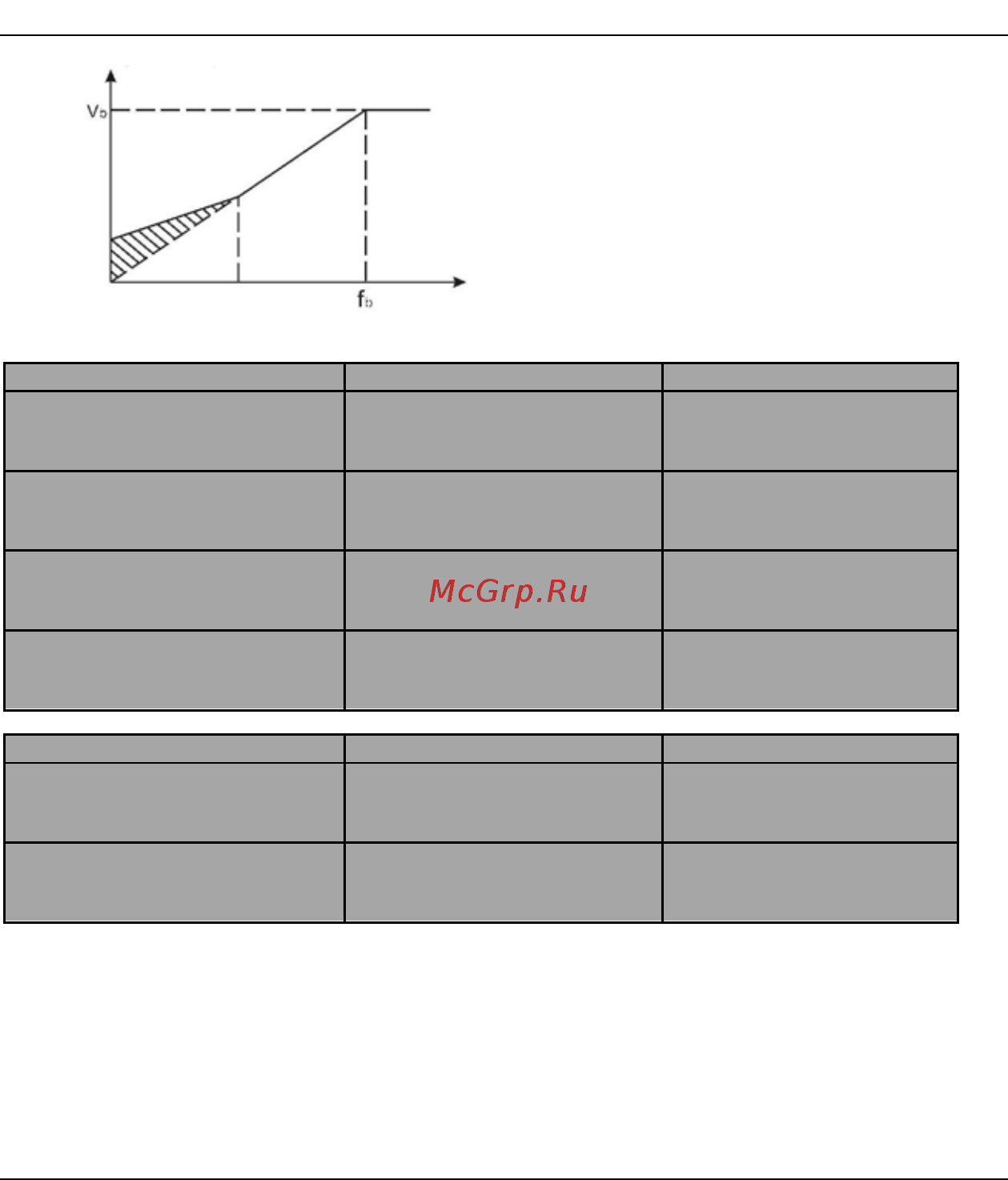

Рис. 6-8 Ручное увеличение вращающего момента
Код функции
Имя
Диапазон установки
F4.03
V/F frequency 1 (Управление
"напряжение/частота",
частота 1)
0,00–F4.05 [0,00 Гц]
F4.04
V/F voltage 1 (Управление
"напряжение/частота",
напряжение 1)
0,0–100,0 % [0,0 %]
F4.05
V/F frequency 2 (Управление
"напряжение/частота",
частота 2)
F4.03–F4.07 [0,00 Гц]
F4.06
V/F voltage 2 (Управление
"напряжение/частота",
напряжение 2)
0,0–100,0 % [0,0 %]
Код функции
Имя
Диапазон установки
F4.07
V/F frequency 3 (Управление
"напряжение/частота",
частота 3)
F4.05–F2.02 [0,00 Гц]
F4.08
V/F voltage 3 (Управление
"напряжение/частота",
напряжение 3)
0,0–100,0 % [0,0 %]
Параметры F4.03–F4.08 используются для установки определяемой пользователем кривой
"напряжение/частота". Значение должно быть установлено в соответствии с нагрузочной
характеристикой двигателя.
Примечание:
• 0<V1<V2<V3<номинальное напряжение
• 0<f1<f2<f3<номинальная частота
• Напряжение, соответствующее низкой частоте, не должно быть слишком
Выходная частота
V
увеличения
f
отсечки
