7 Выходной вращающий момент

0–2*номинальный ток

двигателя

Напряжение AI1

0–10 В

Напряжение/ток AI2

0–10 В/0–20 мА

Частота HDI

0,1–50,0 кГц

Код функции

Имя

Диапазон установки

F6.07

AO1 lower limit (Нижнее

предельное значение AO1)

0,0–100,0 % [0,0 %]

F6.08

AO1 lower limit corresponding

output (Выход, соответствующий

нижнему предельному значению

AO1)

0,00–10,00 В [0,00 В]

F6.09

AO1 upper limit (Верхнее

предельное значение AO1)

0,0–100,0 % [100,0 %]

F6.10

AO1 upper limit corresponding

output (Выход, соответствующий

верхнему предельному значению

AO1)

0,00–10,00 В [10,00 В]

Эти параметры определяют взаимосвязь между аналоговым выходным напряжением/током и

соответствующим выходным значением. Когда аналоговое входное значение превышает

диапазон допустимых значений, используется верхнее предельное значение или нижнее

предельное значение.

Когда для AO1 используется выходной ток, ток 1 мА соответствует напряжению 0,5 В.

В различных вариантах применения используются различные соответствующие значения от

100,0-процентной аналогового выхода. Подробную информацию см. в описании каждого

варианта применения.

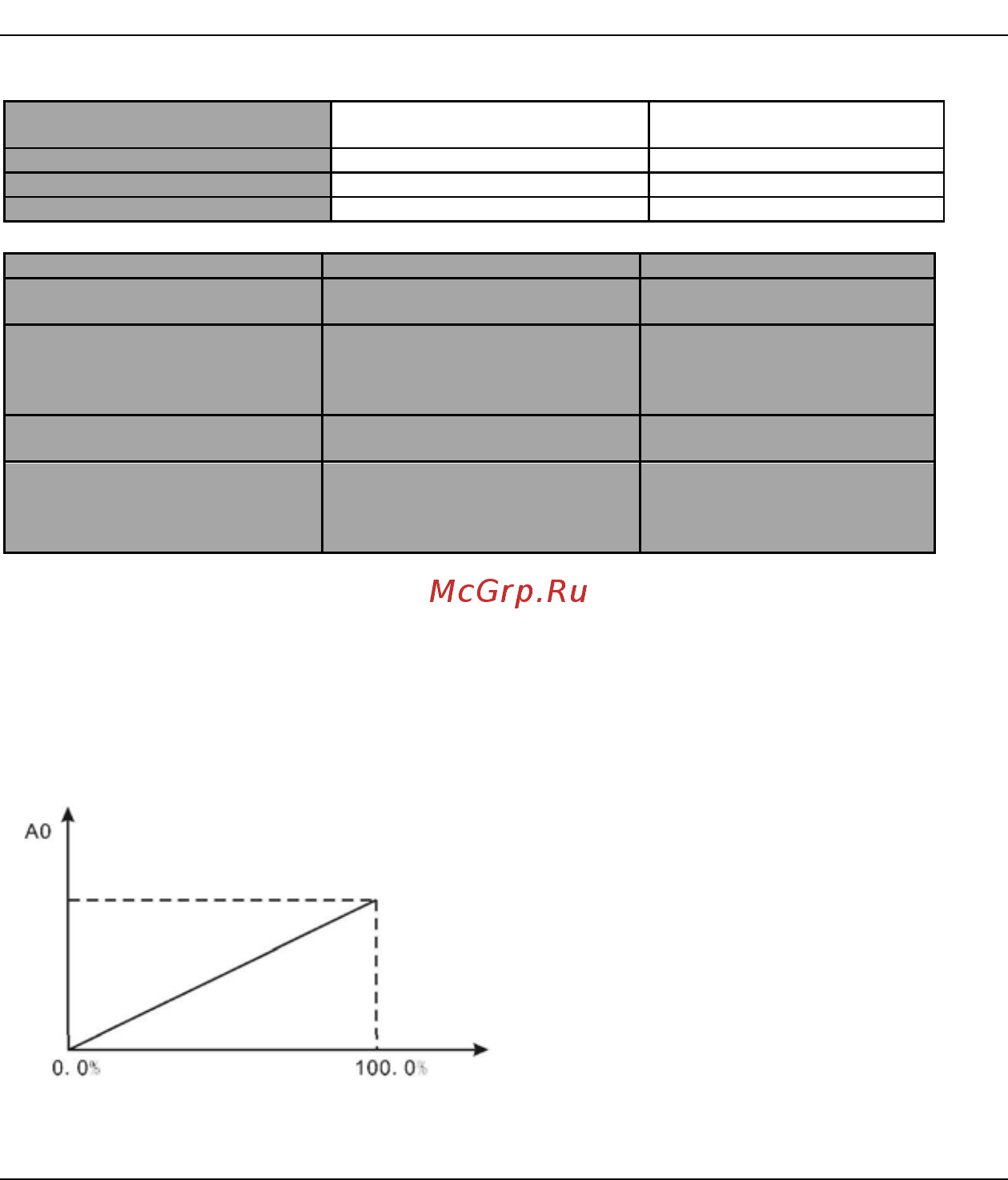

Рис. 6-14. Взаимосвязь между AO и соответствующей установкой

10 В (20 мА)

Соответствующая установка
