Преобразователь частоты E-V81
35
нажатии на PRG — возврат в меню 2-го уровня без сохранения вновь введенного значения
(возврат к текущему значению) параметра и к текущему по порядку параметру.

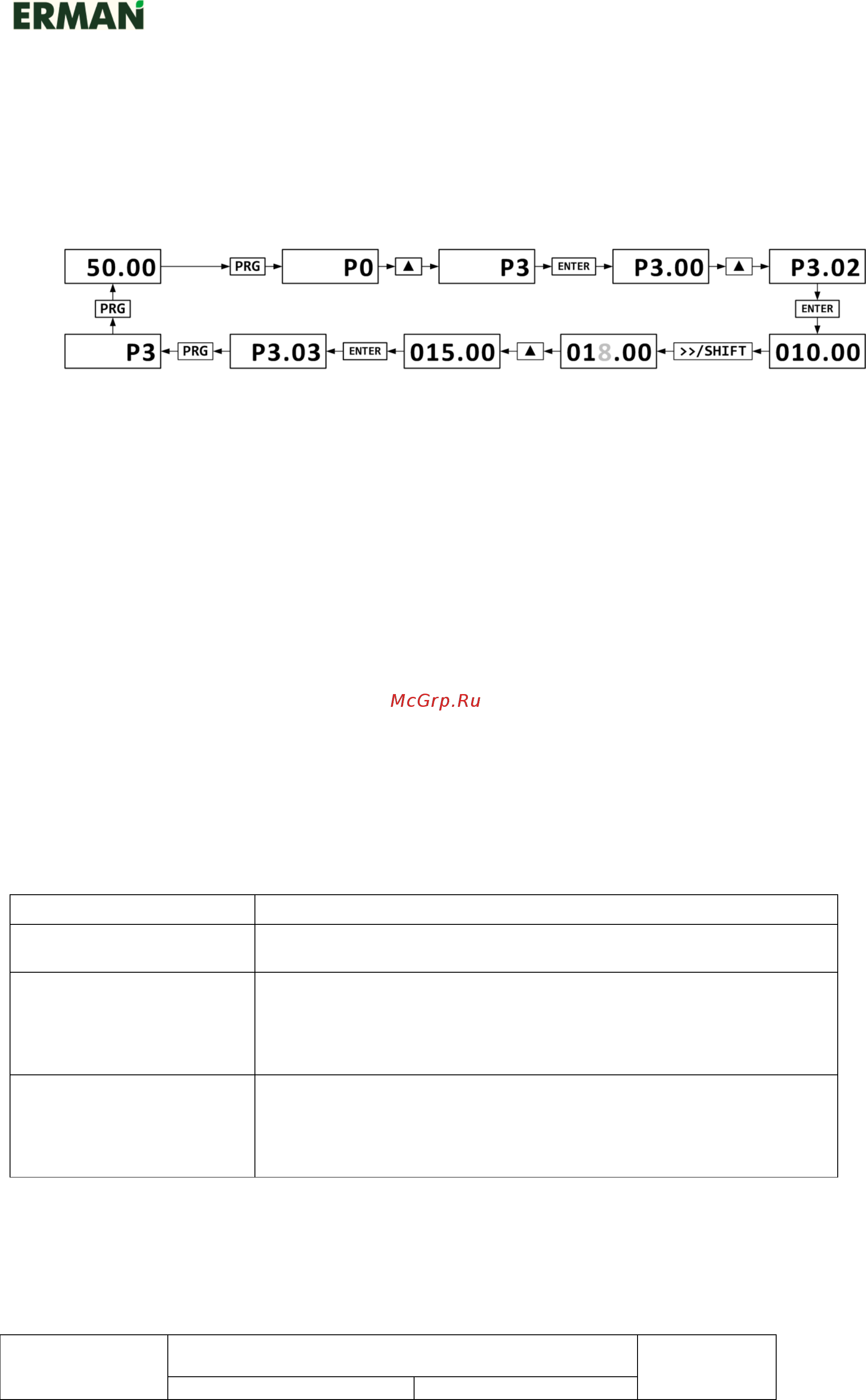

В качестве примера показано изменение значения параметра P3.02 (с 10,00 Гц на
15,00 Гц). (Выделенный серым цветом бит на индикаторе будет мигать)
Рисунок 6-3 – Пример изменения параметра ПЧ
Значение параметра может быть изменено, если его разряд мигает. Если ни один из
разрядов не мигает, то:
значение параметра не может быть изменено, т.к. он является измеренной
величиной или сохраненным кодом ошибки;
значение параметра не может быть изменено при работе ПЧ, следует его
остановить перед настройкой;
параметры защищены от изменения с помощью параметраР0.00, равного 1 или 2.
Для изменения значения необходимо ввести пароль.
6.2.3 Режимы отображения параметров
Режимы отображения параметров предназначены для просмотра различных наборов
параметров в соответствии с потребностями пользователя. Имеется три типа режимов
отображения параметров.
Название режима
Описание
Отображение параметров
Последовательно отображаются параметры преобразователя, по
порядку следования групп параметров P0…PF, A0…AF, H0…HF.
Отображение
пользовательского
набора параметров
устанавливаемого
пользователем
Отображается пользовательский (индивидуальный) набор
параметров, устанавливаемый пользователем (не более 30 шт.),
Набор параметров определяется содержимым группы
параметров PE
Отображение
пользовательского
набора параметров,
изменяемого
пользователем
Несовместим с параметрами, установленными по умолчанию на
заводе
Ниже приведены возможные значения функциональных параметров PP.02, PP.03.
Функциональный
Состояния битов
Отображение
Старший бит
Младший бит
Содержание
