Преобразователь частоты E-V81
48

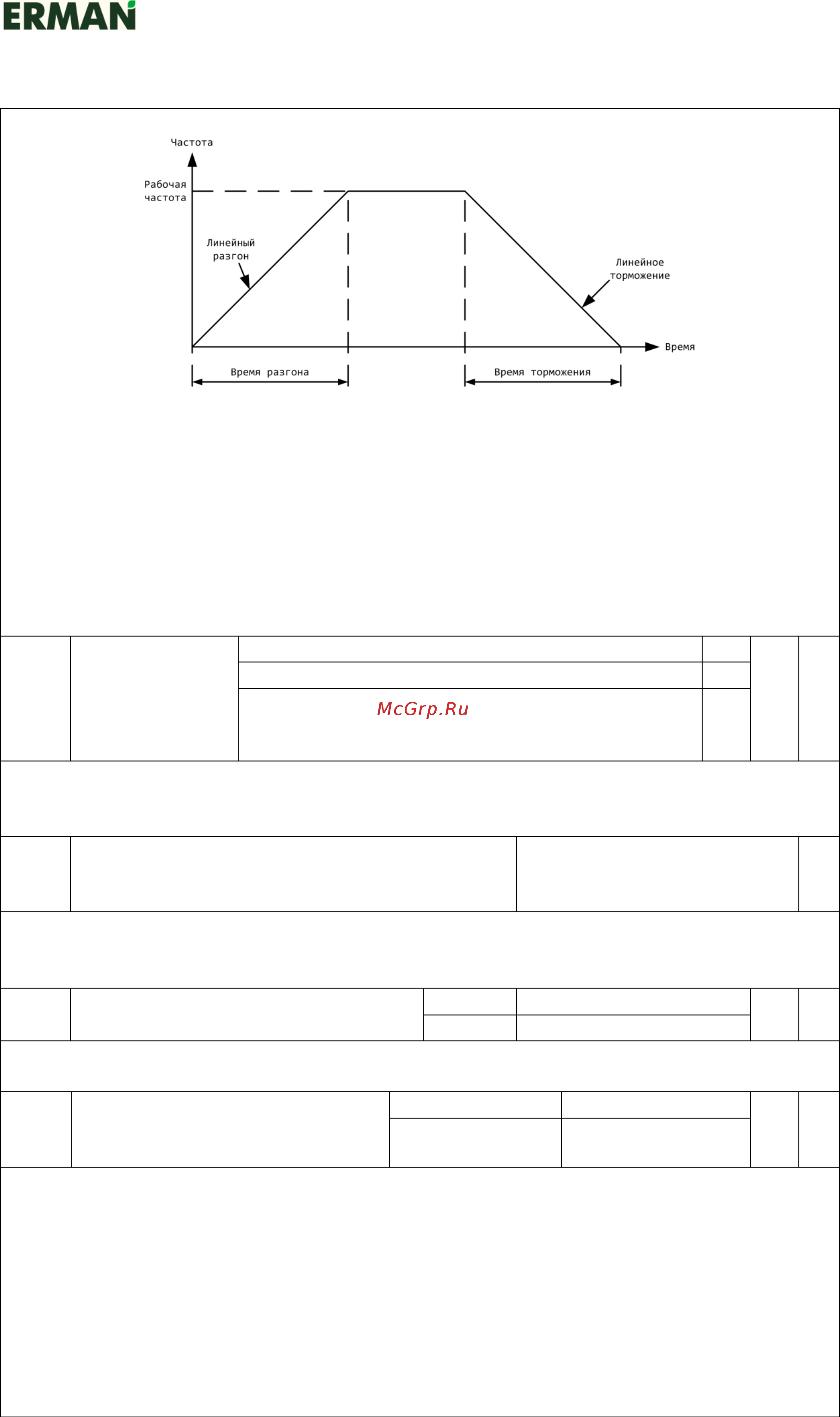

Рис. 6-5 Профиль разгона/торможения
У ПЧ E-81 имеется 4 пары параметров для установки различных значений времени
разгона/торможения. Текущее время разгона/торможения можно выбирать с
использованием дискретных входов DI, параметры перечислены ниже.
1: P0.17, P0.18;
2: P8.03, P8.04;
3: P8.05, P8.06;
4: P8.07, P8.08.
P0.19
Дискретность
установки
времени
разгона/тормож
ения
1 секунда
0
1
★
0,1 секунды
1
0,01 секунды
2
Внимание: этот параметр влияет на все 8 значений параметров установки времени разгона и
торможения.
P0.21
Смещение частоты вспомогательного источника
частоты
0,00 Гц …
максимальная частота
P0.10
0
,
00
Гц
☆
Параметр
P0.21 корректируется при необходимости смещения верхнего ограничения частоты
(источником которого является аналоговый вход и т.д.) на некоторую константу (значение
параметра P0.21)
P0.22
Дискретность установки рабочей
частоты
0,1 Гц
1
2
★
0,01 Гц
2
Этот параметр используется для того, чтобы установить дискретность установки частоты по
всем параметрам, которые относятся к частоте.
P0.23
Запоминание в памяти ПЧ
дискретной установки частоты,
действующей перед остановкой
Без запоминания
0
0
☆
С запоминанием
1
Эта функция действительна, только когда источником частоты является дискретная
установка.
0: Без запоминания
После отключения питания или остановки преобразователя установленное значение
частоты вернется к «предустановленному значению» (P0.08). Изменение частоты, которое
было произведено с панели управления клавишами ∧, ∨ или с дискретных входов,
сбрасывается.
1: С запоминанием
Дискретная уставка частоты, которая была на момент выключения, сохраняется в памяти.
Изменения, выполненные клавишами ∧, ∨ или с дискретных входов, остаются
