Преобразователь частоты E-V81
76
отключает выход. Двигатель останавливается на выбеге по механической инерции.
P6.11
Начальная частота торможения постоянным
током при остановке, Гц
0,00...максимальная
частота
0
,
00
☆
P6.12
Время ожидания торможения постоянным
током при остановке, с
0,0...36,0
0
,
0
☆
P6.13
Ток торможения постоянным током при
остановке, %
0...100
0
☆
P6.14
Время торможения постоянным током до
остановки, с
0,0...100,0
0
,
0
☆
P6.11: Частота, после которой ПЧ тормозит двигатель постоянным током при остановке.
P6.12: Время паузы между достижением частоты
P6.11 и началом торможения для защиты
ключей ПЧ от кольцевых токов. Выход ПЧ отключен во время этой паузы.
P6.13: Задается в процентах от номинального тока двигателя.
Чем выше тормозной ток, тем
больше мощность торможения.
P6.14: Время, в течение которого ПЧ тормозит двигатель постоянным током. Если P6.14=0, то
торможение постоянным током не производится. Процесс торможения постоянным током
показан на рис. 6-13.

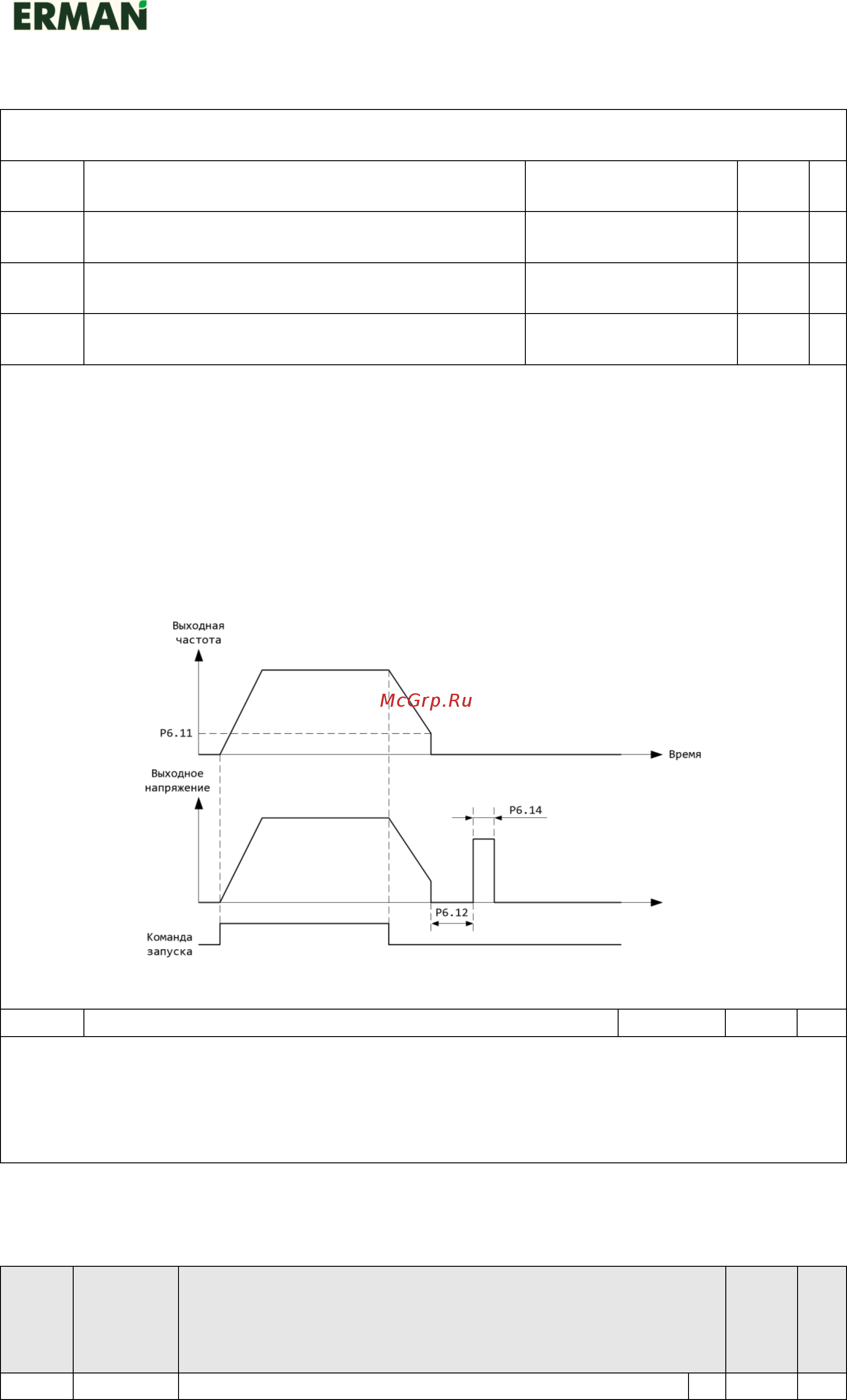

Рис. 6-13. Временная диаграмма торможения постоянным током
P6.15
Коэффициент использования тормоза
0...100 %
100 %
☆
Действительно только для ПЧ со встроенным тормозным блоком.
Используется для регулировки продолжительности включения тормозного блока. Чем выше
коэффициент использования, тем больше продолжительность воздействия тормозного
блока и тормозной эффект, но при этом будут увеличиваться колебания напряжения в шине
постоянного тока ПЧ.
7.9 Панель управления и индикатор P7.00-P7.14
Пара
метр
Описани
е
Диапазон настройки
Заводская
Настройка
Приоритет
P7.01
Выбор
Кнопка MFK/REV Отключена
0
0
★
