Преобразователь частоты E-V81
82

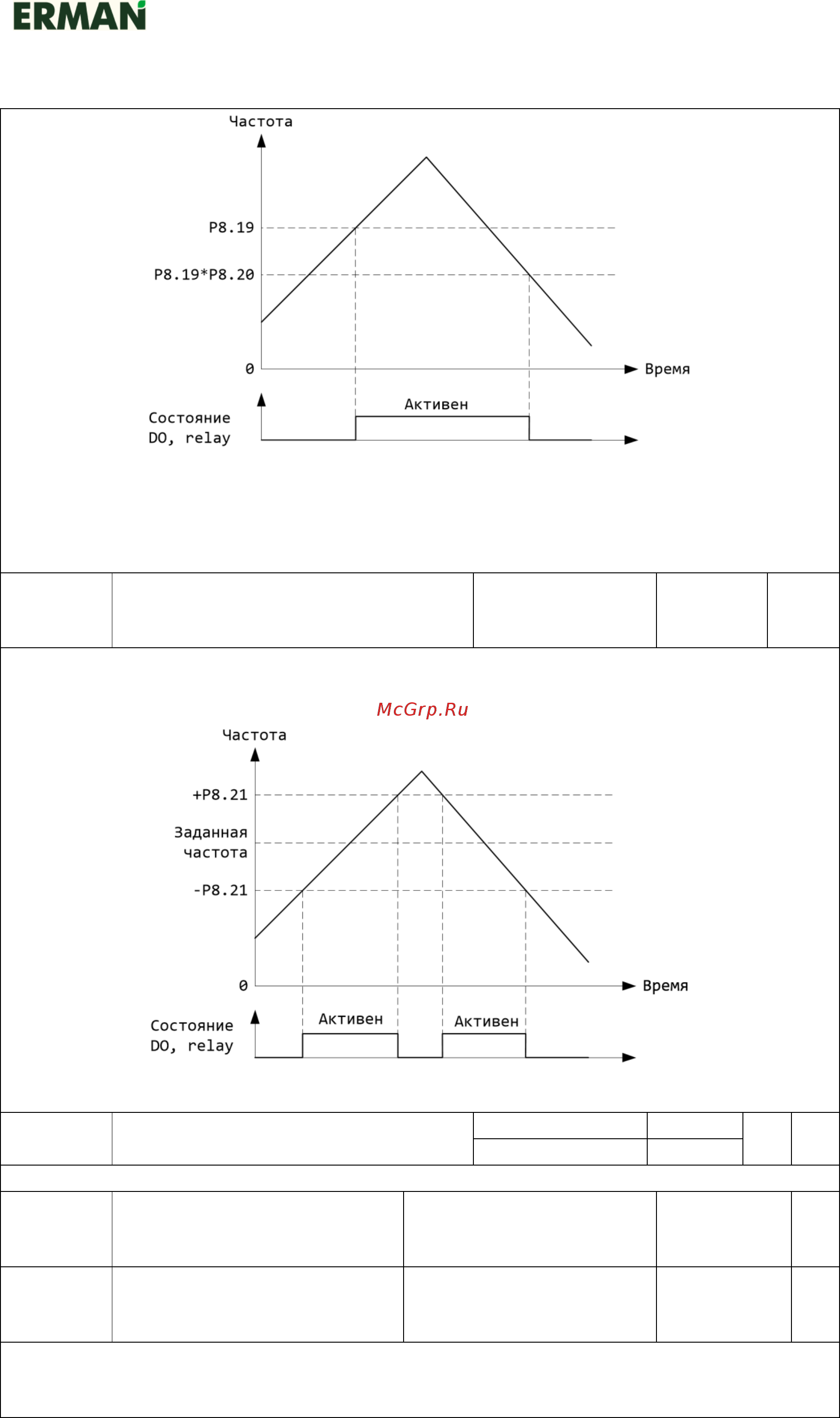

Рис. 6-16. Пороговые значения частоты
При превышении выходной частоты порога P8.19, активируется дискретный выход,
настроенный на функцию №3. P8.20 вводит гистерезис на деактивацию дискретного выхода
при уменьшении частоты ниже порога.
P8.21
Диапазон определения частоты, %
0,00...100 от
максимальной
частоты
0
,
0
☆
Если выходная частота ПЧ находится в диапазоне P8.21 от выходной частоты ПЧ, будет подан
сигнал «Частота достигнута», активируется дискретный выход, настроенный на функцию №4.
Рис. 6-17. Определение частоты
P8.22
Пропуск резонансных частот при
разгоне/торможении
Отключен
0
0
☆
Включен
1
Более подробно относительно пропуска резонансных частот см. параметры P8.09…P8.11
P8.25
Частота переключения
времени разгона 1 и времени
разгона 2, Гц
0,00...максимальная
частота
0
,
00
☆
P8.26
Частота переключения
времени торможения 1 и
времени торможения 2, Гц
0,00...максимальная
частота
0
,
00
☆
Параметры P8.25, P8.26 действуют, если двигатель № 1 выбран без переключения времени
разгона/торможения через дискретный вход DI.
После пуска скорость разгона ПЧ до частоты P8.25 определяется временем разгона 2, после
