Преобразователь частоты E-V81
84
выходного тока ПЧ, %
номинального тока
двигателя
)
P8.37
Время обнаружения
превышения выходного тока
ПЧ, с
0,00...600,00
0,00
☆
Порог
превышения выходного тока ПЧ
задается в процентах от номинального тока
двигателя. Если выходной ток ПЧ остается выше
P8.36 в течение времени P8.37 активируется
дискретный выход, настроенный на функцию №36
. Если P8.36=0 функция отключается.
P8.38
Порог определения
выходного тока двигателя
1, %
0,0...300,0 (от номинального тока
двигателя)
100,0
☆
P8.39
Задержка определения
выходного тока двигателя
1, %
0,0...300,0 (от номинального тока
двигателя)
0,0
☆
P8.40
Порог определения
выходного тока двигателя
2, %
0,0...300,0 (от номинального тока
двигателя)
100,0
☆
P8.41
Задержка определения
выходного тока двигателя
2, %
0,0...300,0 (от номинального тока
двигателя)
0,0
☆
При превышении выходным током ПЧ порогов P8.38/ P8.40, активируются дискретные
выходы, настроенные на функции №28/29. Параметрами P8.39/ P8.41 вводят гистерезис на
деактивацию дискретных выходов при снижении выходного тока ниже порогов.

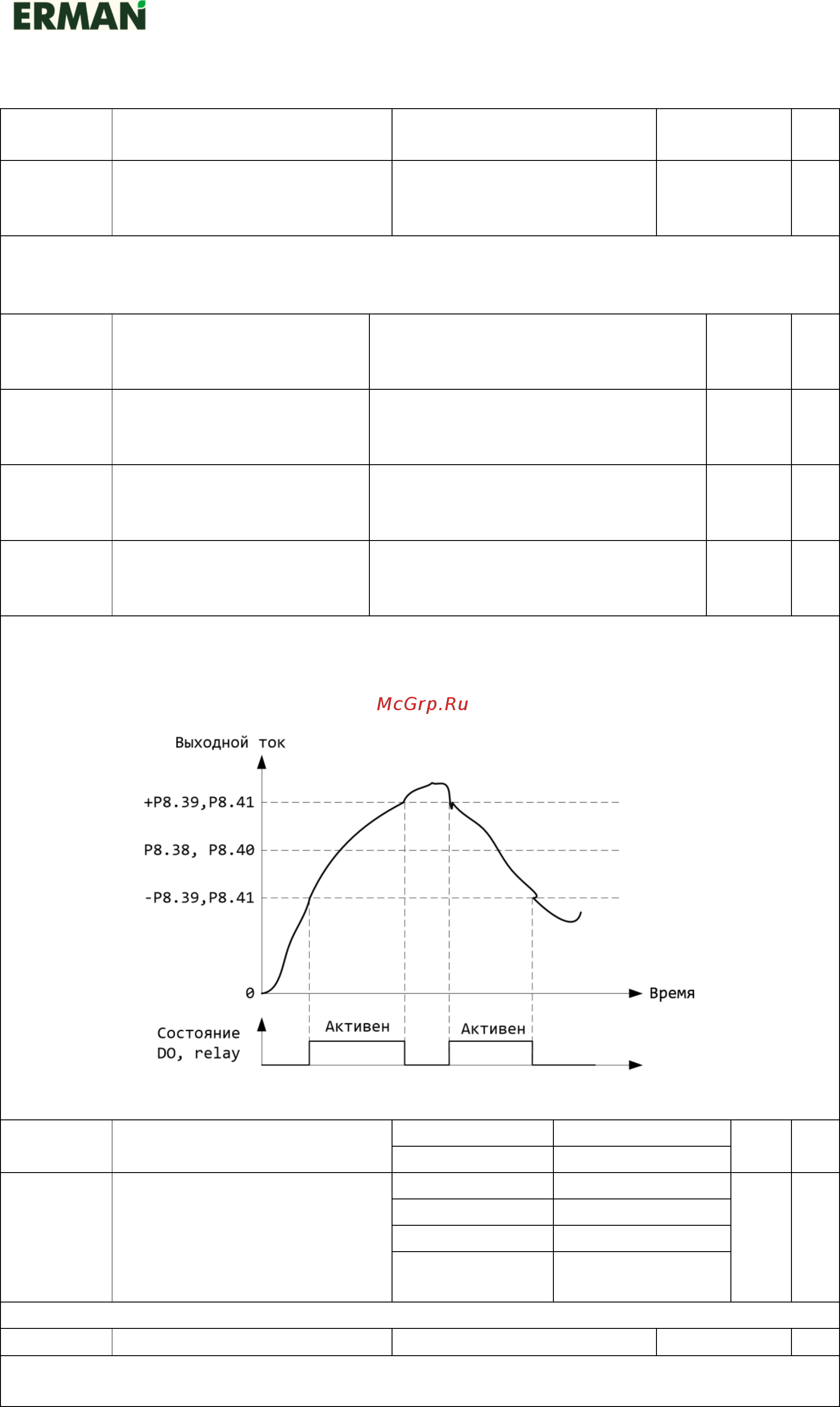

Рис. 6-20. Определение порогов выходного тока ПЧ
P8.42
Отсчет времени
Отключен
0
0
☆
Включен
1
P8.43
Выбор канала задания
рабочего времени
Значение P8.44
0
0
☆
AI1
1
AI2
2
AI3
(потенциометр)
3
100 % диапазона аналогового входа соответствует значению P8.44.
P8.44
Заданное время работы, мин
0,0...6500,0
0
.
0
☆
Эта группа параметров используется для измерения времени работы ПЧ.
Если Р8.42=1, ПЧ измеряет время от подачи команды пуск, после того как измеренное
