Многофункциональный компактный преобразователь частоты серии PM150
- 101 -
Первичная
обмотка
Вторичная
обмотка
U1
U2
Z
1
Z2
M
( - ) ( +) PB
PM150
KM
220 В
переменного
тока
1
L
N
U
V
W
Рис. 6-18

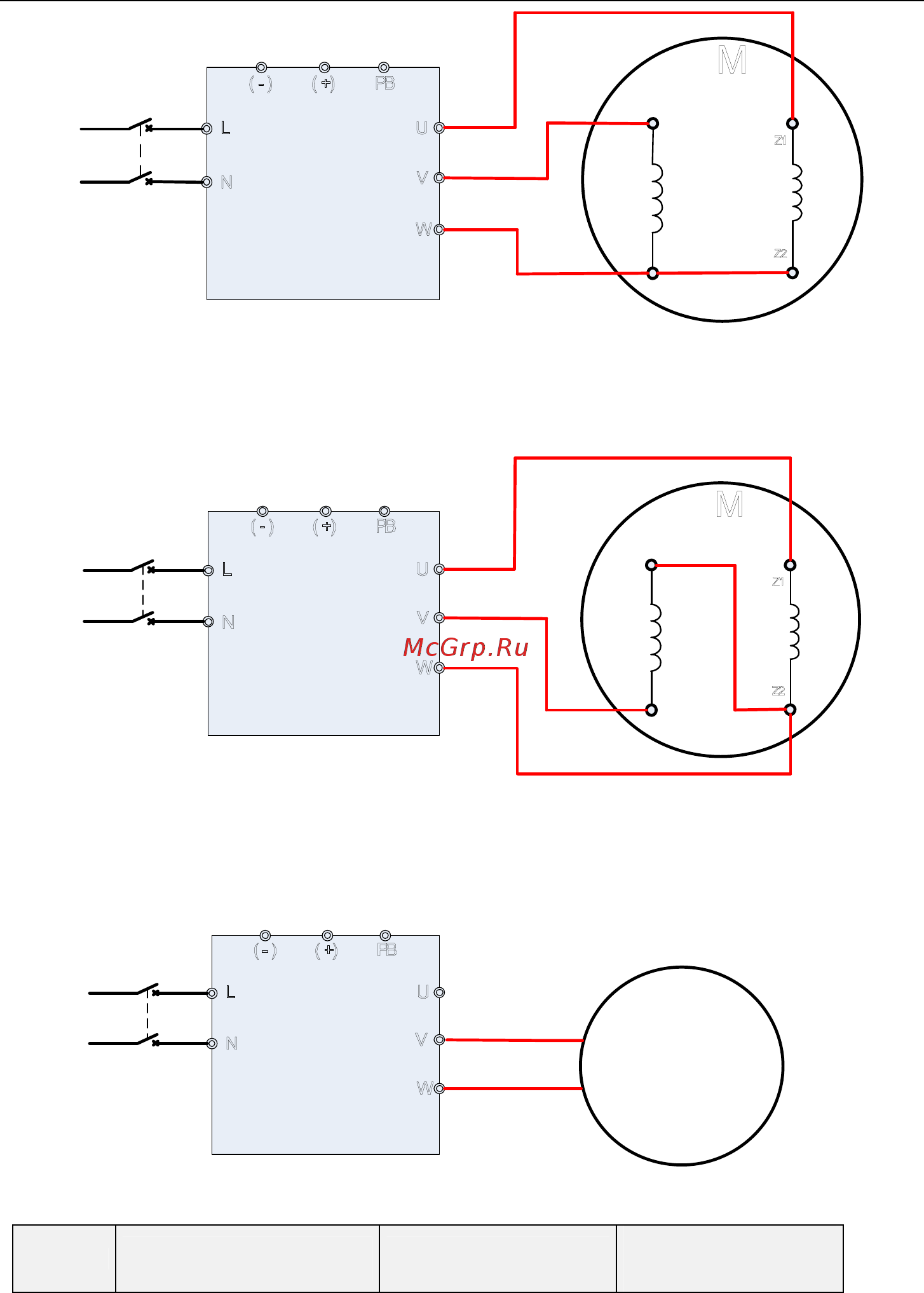

Преобразователь частоты подключается к однофазному электродвигателю: подключение PM150
осуществляется под вращение назад (см. Рисунок 6-19).
Первичная
обмотка
Вторичная
обмотка
PM150
220 В
переменного
тока
KM1
U1
U2
Z
1
Z2
M
( - ) ( +) PB
L
N
U
V
W
Рис. 6-19
3: Трехфазный асинхронный электродвигатель
Ниже приведена схема подключения PM150 к однофазному электродвигателю, направление
вращения которого определяется порядком подключения VW (см. Рисунок 6-20).
PM150
220 В
переменного
тока
KM1
( -) (+) PB
M
L
N
U
W
V
Рис. 6-20
F08.01
Номинальная мощность
электродвигателя 1
Диапазон: 0,1 ~ 1000,0
кВт
Значение по
умолчанию: В
зависимости от модели
