Многофункциональный компактный преобразователь частоты серии PM150
- 70 -
зависимости от
модели
F00.22
Номинальный ток
преобразователя частоты
Диапазон: 0,1 ~ 1500,0 А
Значение по
умолчанию: В
зависимости от
модели
F00.23
Версия программного
обеспечения
Диапазон: 0,01 ~ 99,99
Значение по
умолчанию: В
зависимости от
модели
Параметры отображаются только для справки и не могут быть изменены.
F00.24 Дилерский пароль Диапазон: 0 ~ 65535
Значение по
умолчанию: 0
F00.25 Время использования
Диапазон: 0 ~ 65535 ч (0:
выключено)
Значение по
умолчанию: 0
Преобразователь частоты не будет работать, если общее время работы ≥ значение параметра
F00.25. При настройке параметра F00.24 необходимо выполнить разблокировку с введением
дилерского пароля от параметра F00.24. После завершения настройки времени необходимо
повторно выполнить блокировку с введением дилерского пароля.
★
: Неправильная настройка этого параметра может привести к появлению сбоев в работе ПЧ.
Поэтому при настройке этого параметра следует проявлять особую внимательность.
Группа F01: Параметры источников команд регулирования частоты

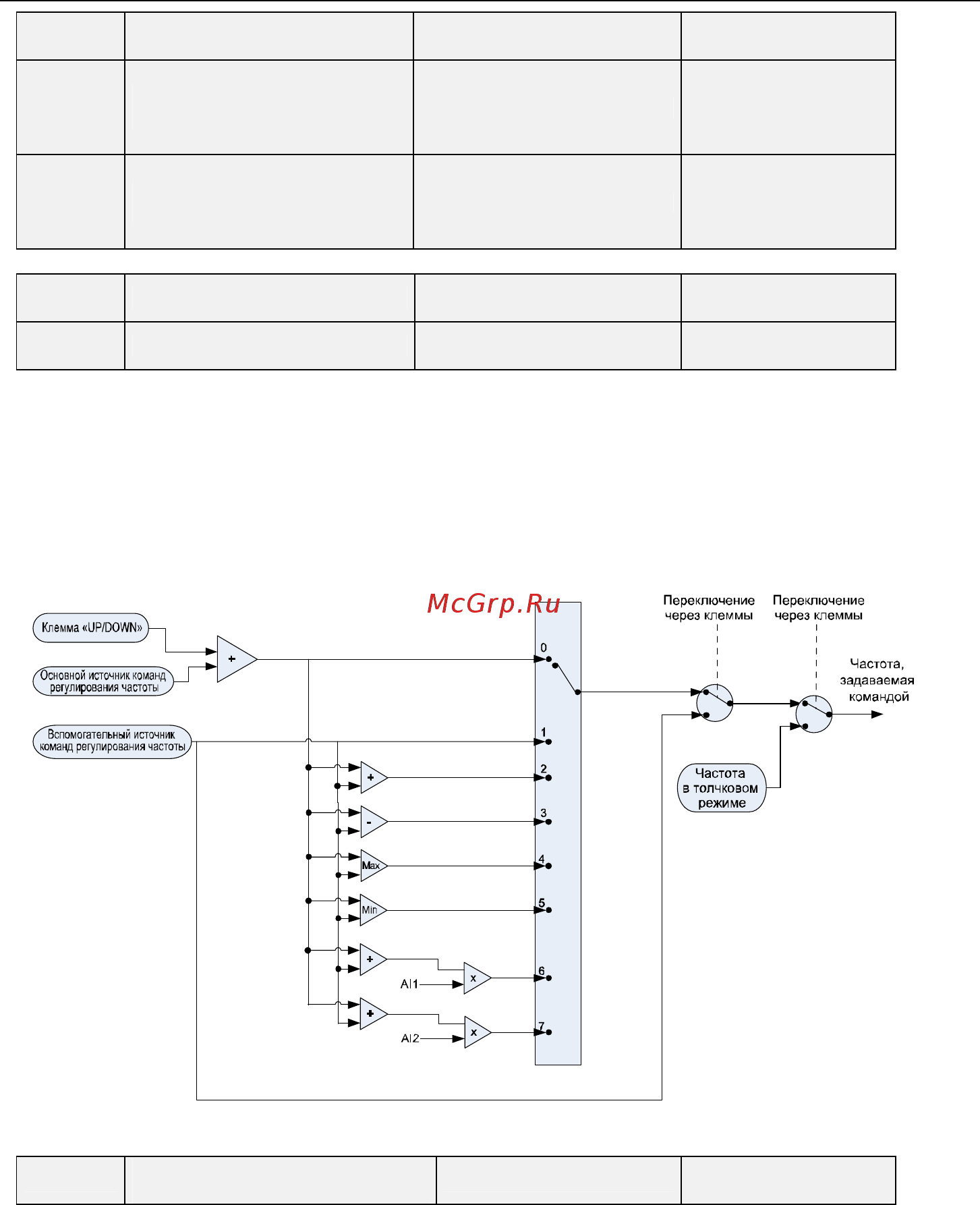

Рис. 6-1
F01.00
Выбор источника команд
регулирования частоты
Диапазон: 0 ~ 7
Значение по
умолчанию: 0
0: Основной источник команд регулирования частоты
Источник команд регулирования частоты определяется по основному источнику команд
регулирования частоты, заданному в параметре F01.01.
1: Вспомогательный источник команд регулирования частоты
Источник команд регулирования частоты определяется по вспомогательному источнику команд
регулирования частоты, заданному в параметре F01.03.
2: Основной источник команд регулирования частоты + Вспомогательный источник команд
