Многофункциональный компактный преобразователь частоты серии PM150
- 105 -
0

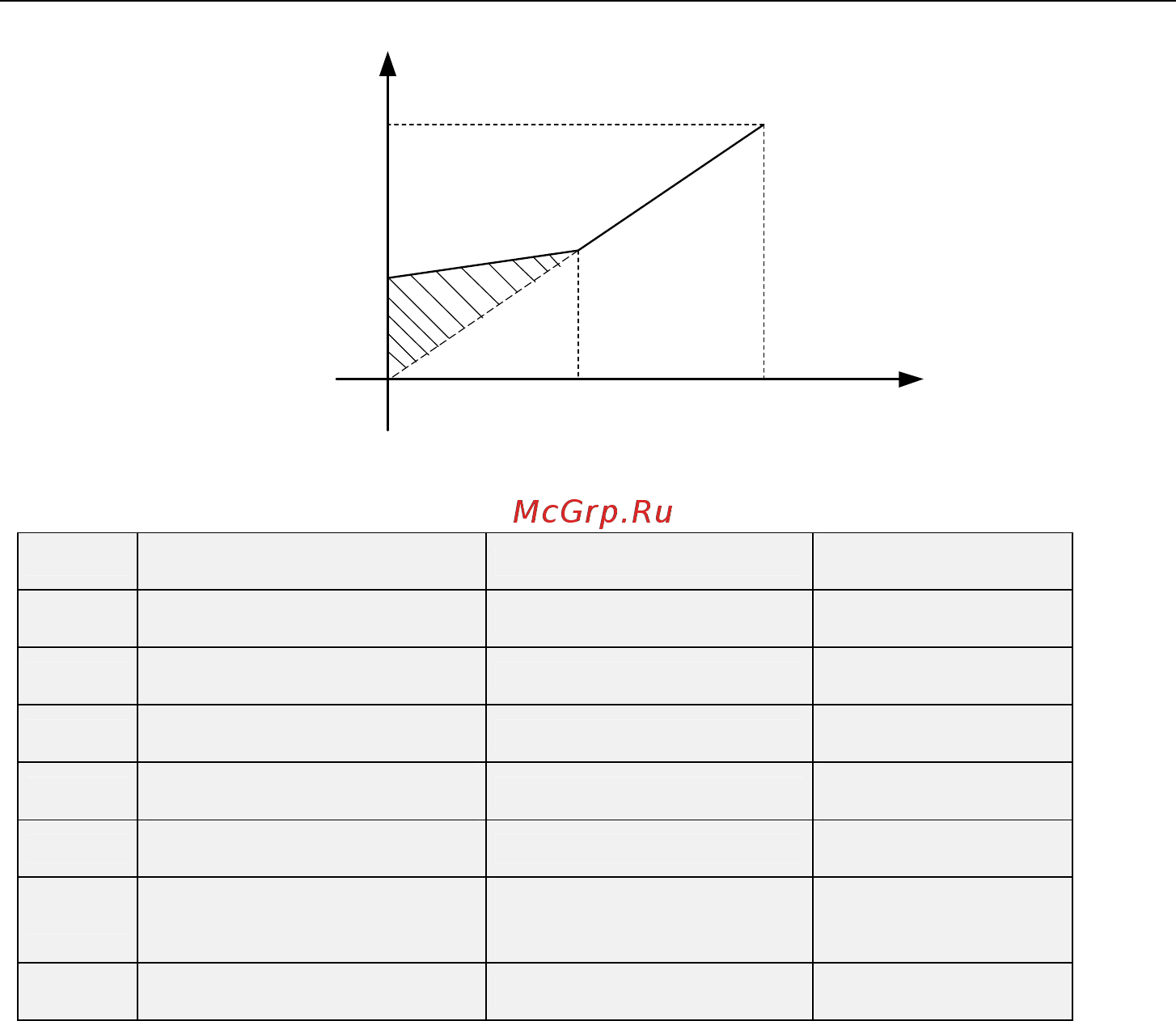

Граничная частота
при повышении
крутящего момента
Повышение
крутящего
момента
Выходная частота ц)
Выходное напряжение (В)
Номинальное
напряжение
электродвигателя
Номинальная
частота
электродвигателя
Рис. 6-22
F09.03
Частота 1 (F1) при
многоточечной кривой U/f
Диапазон: 0,0 ~ F09.05
Значение по
умолчанию: 0,00 Гц
F09.04
Напряжение 1 (V1) при
многоточечной кривой U/f
Диапазон: 0,0 ~ 100,0%
Значение по
умолчанию: 0,0%
F09.05
Частота 2 (F2) при
многоточечной кривой U/f
Диапазон: F09.03 ~ F09.07
Значение по
умолчанию: 5,00 Гц
F09.06
Напряжение 2 (V2) при
многоточечной кривой U/f
Диапазон: 0,0 ~ 100,0%
Значение по
умолчанию: 14,0%
F09.07
Частота 3 (F3) при
многоточечной кривой U/f
Диапазон: F09.05 ~ F09.09
Значение по
умолчанию: 25,00 Гц
F09.08
Напряжение 3 (V3) при
многоточечной кривой U/f
Диапазон: 0,0 ~ 100,0%
Значение по
умолчанию: 50,0%
F09.09
Частота 4 (F4) при
многоточечной кривой U/f
Диапазон: F09.07 ~
номинальная частота
электродвигателя
Значение по
умолчанию: 50,00 Гц
F09.10
Напряжение 4 (V4) при
многоточечной кривой U/f
Диапазон: 0,0 ~ 100,0%
Значение по
умолчанию: 100,0%
Параметры F09.03 ~ F09.10 используются в режиме управления по многоточечной
характеристике U/f. Значение напряжения 100% соответствует номинальному напряжению
электродвигателя. Значения частоты и напряжения в точках излома должны задаваться обоснованно
с учетом характеристик электродвигателя и нагрузки. Неправильная настройка может привести к
повышению выходного тока и даже к перегоранию электродвигателя. Рисунок 6-23. Настройка
многоточечной кривой U/f.
