Многофункциональный компактный преобразователь частоты серии PM150
- 127 -
F14.04
Время падения частоты
качания
Диапазон: 0,0 ~ 6000,0 с
Значение по
умолчанию: 5,0 с
См. Рисунок 6-26.
F14.05
Устанавливаемая
продолжительность
Диапазон: 0 ~ 65535 м
Значение по
умолчанию: 1000 м
F14.06
Количество импульсов на
один метр
Диапазон: 0,0 ~ 6553,5
Значение по
умолчанию: 100,0
Вышеуказанные параметры используются для управления с фиксированной
продолжительностью.
Информация о продолжительности собирается клеммами логического входа. Значение
параметра U00.27 (Фактическая продолжительность) рассчитывается путем деления количества
импульсов, собранного клеммой логического входа, на значение параметра F14.06 (Количество
импульсов на один метр). Когда фактическая продолжительность, определенная в параметре U00.27,
превышает заданную в параметре F14.05 продолжительность, включается клемма логического
выхода, назначенная с помощью функции «Заданная продолжительность достигнута». Во время
управления с фиксированной продолжительностью операция сброса продолжительности может
выполняться через логический вход, назначенный с помощью функции 35. Подробные сведения см. в
описании параметров с F04.00 по F04.09.
Необходимо назначать соответствующий логический вход с помощью функции 34 (Входной
сигнал счета по продолжительности). Если частота импульсов высокая, необходимо использовать
DI7/HI.

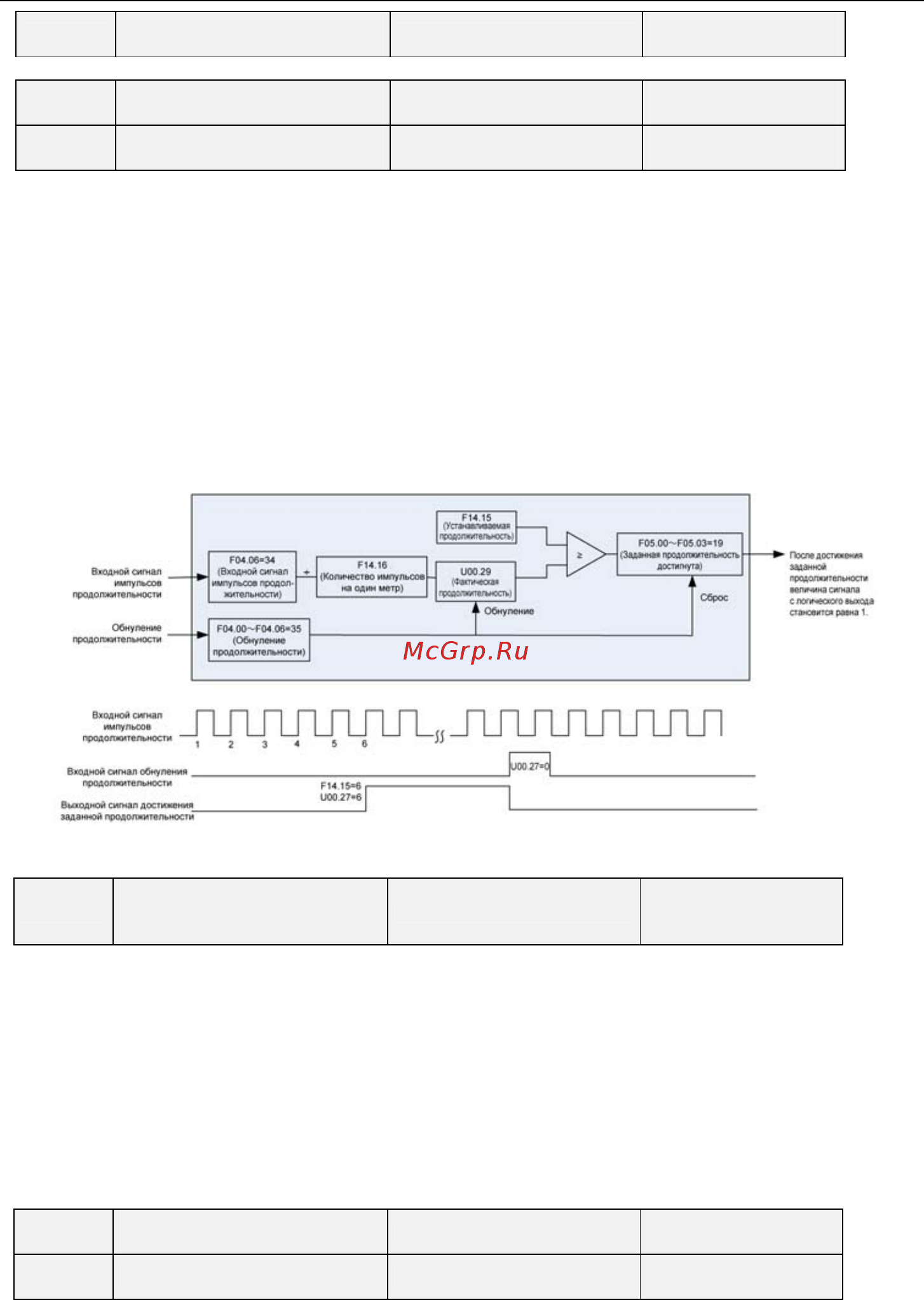

Рисунок 6-31
F14.07
Управление при достижении
заданной
продолжительности
Диапазон: 0 ~ 1
Значение по
умолчанию: 0
0: Невыполнение останова
1: Останов
Этот параметр используется для установки действия ПЧ, когда фактическая продолжительность
достигает продолжительности, заданной в параметре F14.05.
Фактическая продолжительность может быть обнулена через логический вход «Обнуление
продолжительности».
ВНИМАНИЕ!
Когда фактическая продолжительность определяется для достижения заданной
продолжительности, клемма цифрового выхода «Заданная продолжительность достигнута» выдает
сигнал включения, независимо от того, настроен ли ПЧ на останов или нет.
Фактическая продолжительность сохраняется при сбое в подаче питания и может считываться
как при останове, так и при работе.
F14.08
Установленное значение
счета
Диапазон: 1 ~ 65535
Значение по
умолчанию: 1000
F14.09 Заданное значение счета Диапазон: 1 ~ 65535
Значение по
умолчанию: 1000
