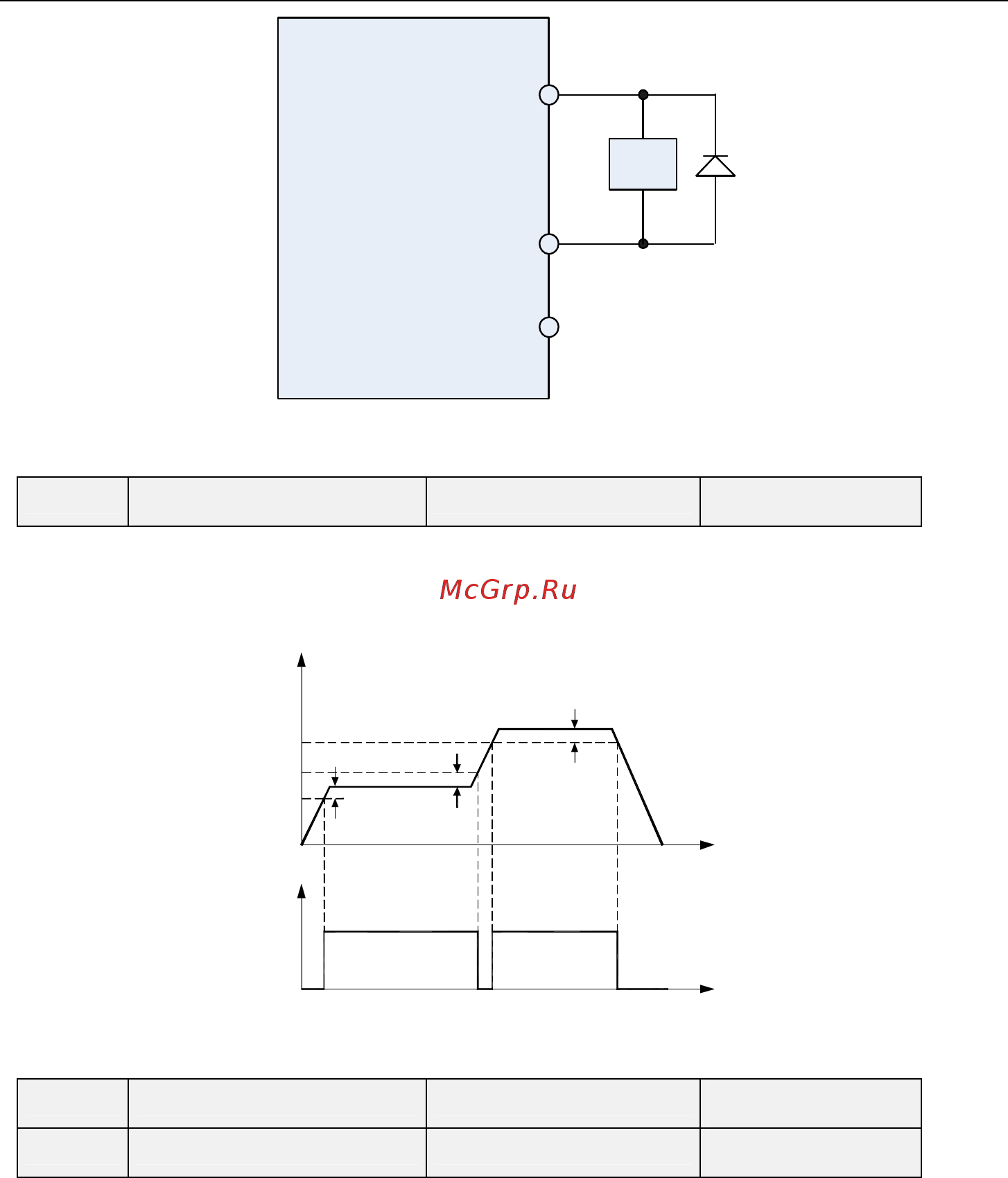

Многофункциональный компактный преобразователь частоты серии PM150
- 93 -
24 В
Клемма «GND»
Y1
Реле
Преобразователь
частоты
Рис. 6-12
F05.09
Заданная ширина частоты
достигнута
Диапазон: 0,0 ~ 20,00 Гц
Значение по
умолчанию: 5,0 Гц
Этот параметр должен быть установлен с помощью клеммы логического выхода «Заданная
частота достигнута». Когда разница между выходной частотой и частотой, заданной командой,
меньше значения этого параметра, с клеммы «Заданная частота достигнута» выводится сигнал
включённого состояния. См. Рис. 6-13:
Включённое
состояние
Включённое
состояние
ФАП
ФАП
Выходная частота (Гц)
Время (с)
Время (с)
Рис. 6-13
F05.10 Верхняя граница FDT1 Диапазон: 0,00 ~ Fmax
Значение по
умолчанию: 30,00 Гц
F05.11 Нижняя граница FDT1 Диапазон: 0,00 ~ Fmax
Значение по
умолчанию: 30,00 Гц
Эти параметры должны быть установлены с помощью клемм логического выхода «FDT1» и
«FDT2».
В качестве примера рассмотрим клемму FDT1. ПЧ выводит сигнал включения, когда выходная
частота превышает верхнюю границу FDT1, и не выводит сигнал выключения, если выходная
частота не опустится ниже нижней границы FDT1. Параметр F05.10 следует установить равным
значению, на определенную величину превышающему значение параметра F05.11, избегая частого
изменения состояния. См. Рис. 6-14:
