Многофункциональный компактный преобразователь частоты серии PM150
- 80 -
0: Линейное
ускорение/замедление
Ускорение/замедление
выполняется линейно.
1: Ускорение/замедление
выполняется по S-образной
кривой.
На первом и последнем отрезке кривой при ускорении или замедлении происходит плавный
переход. Кривая ускорения/замедления аналогична S-образной кривой. При
ускорении/замедлении по S-образной кривой конечное время ускорения/замедления равно
сумме времени ускорения/замедления по S-образной кривой и времени линейного
ускорения/замедления. См. 2 режима ускорения на Рисунке 6-13.
См. 2 режима ускорения на Рисунке 6-6.
0
Выходная частота (Гц)
T
Fmax
Fset
① ② ③ ④
Устанавливаемое
время ускорения
Устанавливаемое время ускорения
Устанавливаемое время замедления
Устанавливаемое
время замедления
⑤⑥
① F03.11
② F03.15
③ F03.16
④ F03.17
⑤
⑥

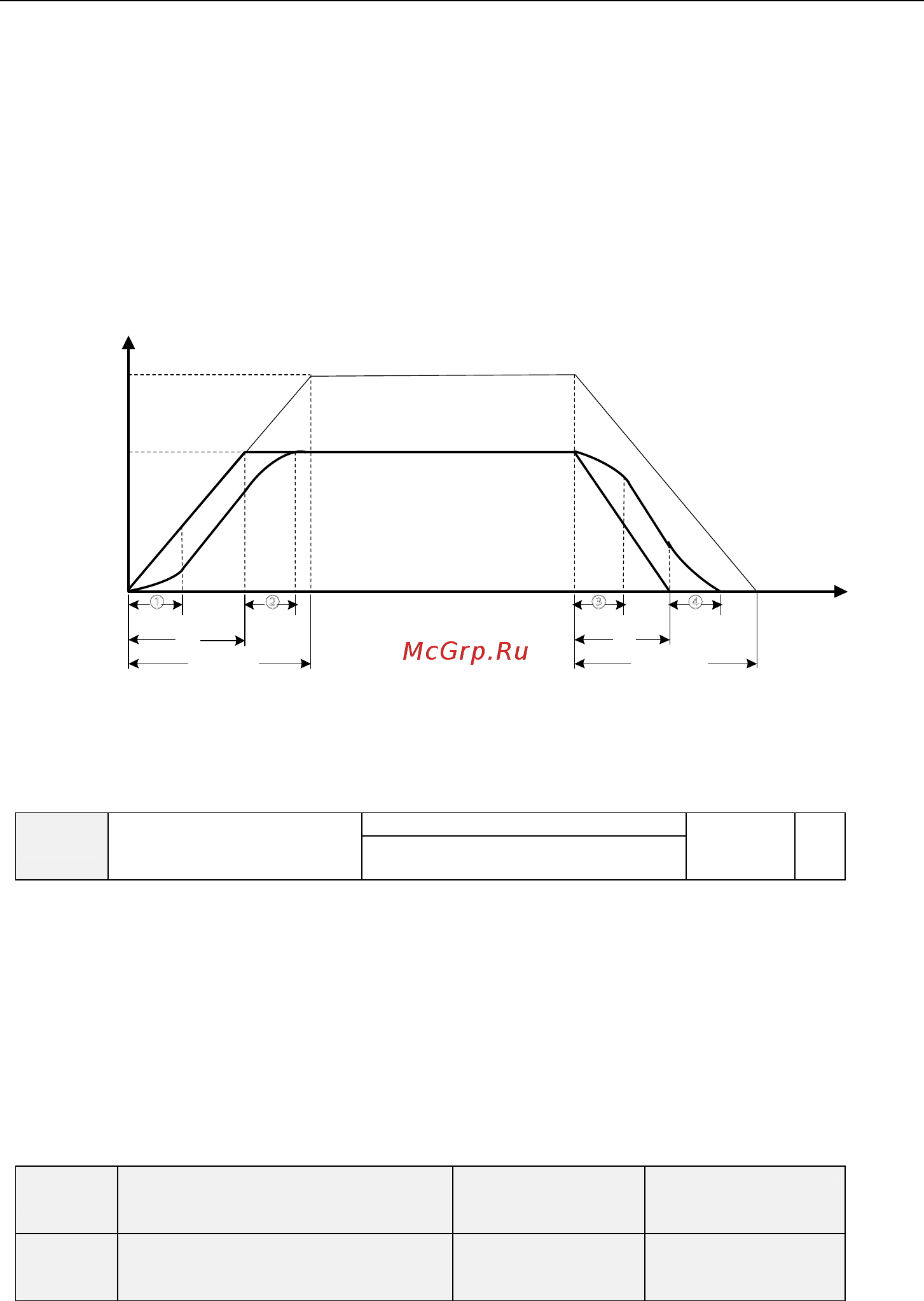

Рисунок 6-6
F03.12
Единица измерения
времени
ускорения/замедления
0: 0,1 с
0
×
1: 0,01 с
Выбор единицы измерения времени ускорения и замедления
0: 0,1 с
Единицей измерения времени ускорения и замедления является 0,1 с. Десятичная точка в
значениях времени 4-шагового ускорения/замедления (параметры F03.00 ~ F03.07), времени
ускорения и замедления в режиме толчкового перемещения (параметры F03.08, F03.09), времени 4-
шагового ускорения/замедления по S-образной кривой (параметры F03.11, F03.15 ~ F03.17)
составляет один бит.
1: 0,01 с
Единицей измерения времени ускорения и замедления является 0,01 с. Десятичная точка в
значениях времени 4-шагового ускорения/замедления (параметры F03.00 ~ F03.07), времени
ускорения и замедления в режиме толчкового перемещения (параметры F03.08, F03.09), времени 4-
шагового ускорения/замедления по S-образной кривой (параметры F03.11, F03.15 ~ F03.17)
составляет два бита.
F03.13
Точка переключения частоты
между временем ускорения 1 и
временем ускорения 2
Диапазон: 0,00 ~
Fmax
Значение по
умолчанию: 0,00 Гц
F03.14
Точка переключения частоты
между временем замедления 1 и
временем замедления 2
Диапазон: 0,00 ~
Fmax
Значение по
умолчанию: 0,00 Гц
