Многофункциональный компактный преобразователь частоты серии PM150

- 31 -

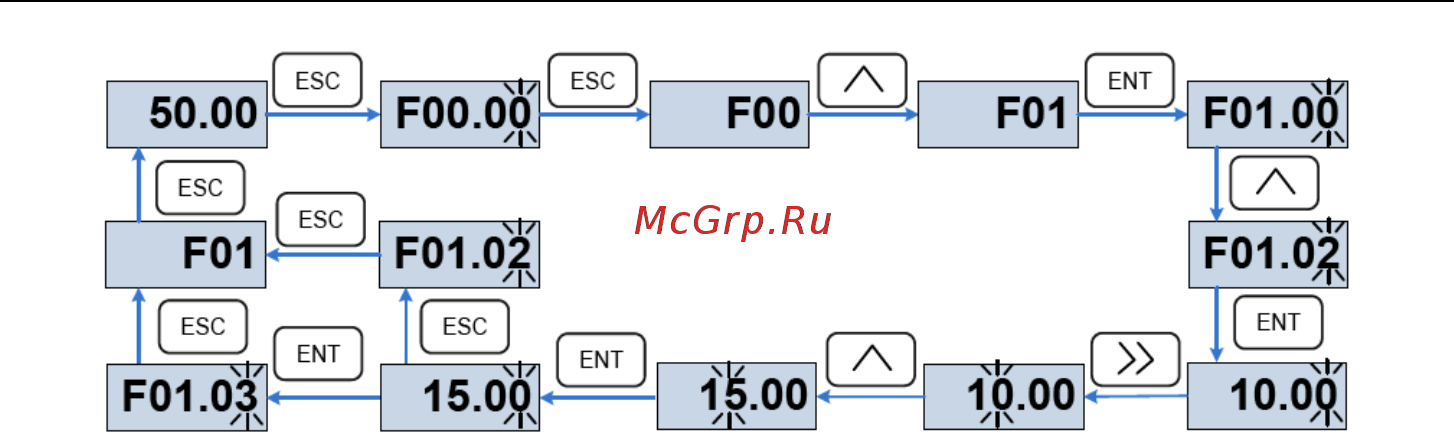

Рис. 4-4. Пример изменения значения параметра

Если цифра параметра в меню уровня III не мигает, это означает, что параметр не может быть

изменен. Это может быть обусловлено следующими причинами:

(1) Такой функциональный код доступен только для считывания - например, модель ПЧ,

фактически определенный параметр и параметр журнала работы.

(2) Такой функциональный код функции не может быть изменен в состоянии работы и может

быть изменен только в состоянии останова.

4.3 Просмотр параметров состояния

В меню имеются параметры состояния останова и параметры состояния работы.

Предусмотрено 4 параметра состояния в условиях останова или работы. Параметры состояния

отображаются при нажатии клавиши «>>» на клавиатуре. Отображаемые параметры определяются

значениями параметров F16.03 ~ F16.06 (параметры состояния работы 1 ~ 4), F16.07 ~ F16.10

(параметры состояния останова 1 ~ 4). Может быть выбрана группа U00.

4.4 Автонастройка электродвигателя

Настройка возможна только при включенном режиме управления с клавиатуры. Необходимо

установить режим настройки (при отсутствии вращения или при вращении) и нажать клавишу «ENT»

для подтверждения. После этого на дисплее клавиатуры отобразится сообщение «TUNE». Потом

необходимо нажать клавишу «RUN», после чего преобразователь частоты начнет ускорять и

замедлять вращение электродвигателя. Затем будет выполнен реверс, и загорится индикатор

работы. Продолжительность настройки составляет около двух минут. После завершения настройки

сообщение «TUNE» исчезнет с дисплея, и снова начнут отображаться параметры.

4.5 Установка пароля

Преобразователь частоты имеет функцию защиты паролем. При этом используется

пользовательский пароль, и параметр F00.00 должен быть установлен равным значению, отличному

от нуля. После пяти минут неиспользования клавиатуры включается защита паролем, и на дисплее

клавиатуры начинает отображаться «-----». Пользователь сможет войти в меню только после ввода

правильного пароля.

Существует три способа включения защиты паролем:

Способ 1: Установить параметр F00.00 равным значению, отличному от нуля, а затем

одновременно нажать клавиши «ESC» и «ENT».

Способ 2: Установить параметр F00.00 равным значению, отличному от нуля, после чего не

использовать клавиатуру в течение пяти минут. Способ 3: Установить параметр F00.00 равным

значению, отличному от нуля, а затем полностью выключить и повторно включить питание.

Для отключения функции защиты паролем необходимо ввести пароль и установить параметр

F00.00 равным 0.

4.6 Блокировка клавиатуры

4.6.1 Блокировка клавиатуры

Существует три способа немедленной блокировки всех или некоторых клавиш клавиатуры; см.

определение функционального кода F16.02.
