Многофункциональный компактный преобразователь частоты серии PM150
- 34 -

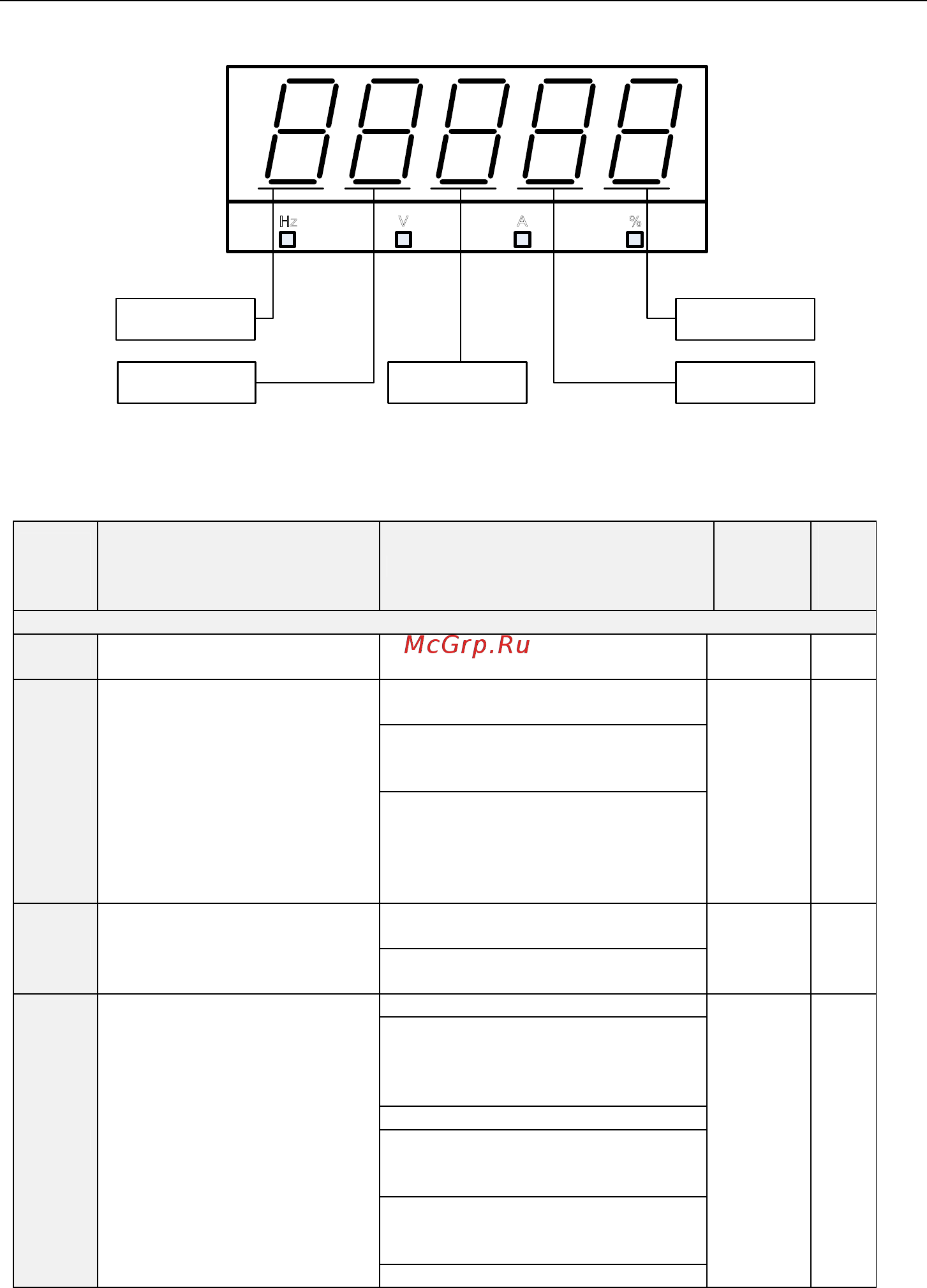

5.1 Индикация на 5-значном светодиодном (цифровом) дисплее
Hz V A %
Разряд десятков
тысяч
Разряд тысяч Разряд сотен Разряд десятков
Разряд единиц
Рис. 5-1. Индикация на 5-значном светодиодном (цифровом) дисплее
5.2 Стандартные функциональные параметры
Таблица 5-1. Стандартные функциональные параметры
Номер
пара-
метра
Имя параметра Диапазон установки
Значе-
ние по
умолча-
нию
При-
над-
леж-
ность
Группа F00: Системные параметры
F00.00
Установка пользовательского
пароля
0 ~ 65535 0 ×
F00.01
Отображение
функциональных кодов
0: Отображение всех
функциональных кодов
1 ×
1: Отображение функциональных
кодов параметров F00.00, F00.01
и пользовательских параметров
2: Отображение функциональных
кодов параметров F0.00, F0.01 и
параметров, значения которых
отличаются от заводских
значений по умолчанию
F00.02 Защита параметров
0: Могут программироваться все
параметры
0 ×
1: Может программироваться
только параметр F00.02
F00.04 Инициализация параметров
0: Отсутствие действий
0 ×
1: Восстановление всех
параметров до заводских
настроек (кроме параметров
электродвигателя)
2: Сброс журнала неисправностей
3: Восстановление резервных
копий пользовательских
параметров
4: Выполнение резервного
копирования текущих
пользовательских параметров
5: Восстановление заводских
