Многофункциональный компактный преобразователь частоты серии PM150
- 22 -
кого входа 7 или
высокоскоростной
импульсный вход
DI1-DI4, они могут использоваться в
качестве высокоскоростных
импульсных вводов.
Максимальная входная частота:
100 кГц
Аналоговый
выход
AO1-GND
Клемма
аналогового
выхода 1
Диапазон выходного напряжения: 0 ~
10 В. Импеданс: не менее 10 кОм
Логический
выход
Y1-GND
Выход с открытым
коллектором 1
Диапазон напряжения: 0 ~ 24 В
Диапазон тока: 0 ~ 50 мА
Релейный
выход
R1A-R1C
Нормально
открытая клемма
Предельные характеристики
контактов:
R1B-R1C
Нормально
закрытая клемма
250 В переменного тока, 3 А,
COSØ = 0,4
30 В постоянного тока, 1 А
Порт
RS485
485+-485-
Клеммы порта
RS485
Скорость передачи данных:
4800/9600/19200/38400/57600/
115200 бит/с
Оконечный резистор
включается/выключается тумблером
на панели управления RS485.
Клемма
«GND»
Экранированное
заземление порта
RS485
Заземление
экрана
PE Заземление экрана Клемма заземления экрана кабеля
Вспомогатель-
ный разъем
Разъем для
подключения
внешней панели
управления
Используется стандартный сетевой
кабель. Максимальная длина кабеля:
50 м
1. Описание подключения сигнальных клемм:
1) Описание клемм аналогового входа
Слаботочные аналоговые сигналы особо подвержены внешним помехам, поэтому необходимо
использовать экранированный кабель длиной менее 20 м, как показано на рисунке ниже. Если
аналоговый входной сигнал поступает на внешний источник питания, подключение к клемме AI1
выполняется, как показано на Рис. 3-12 (а). Если источником входного аналогового сигнала
напряжения является потенциометр, подключение к клемме AI1 выполняется, как показано на Рис. 3-
12 (b).
+10V
AI1
GND
PE
< 20 м
< 20 м
PM150
0 ~ 10 В постоянного тока
0 ~ 10 В постоянного тока
+10 V
AI1
GND
PE
1 кОм ~ 5 кОм
PM150

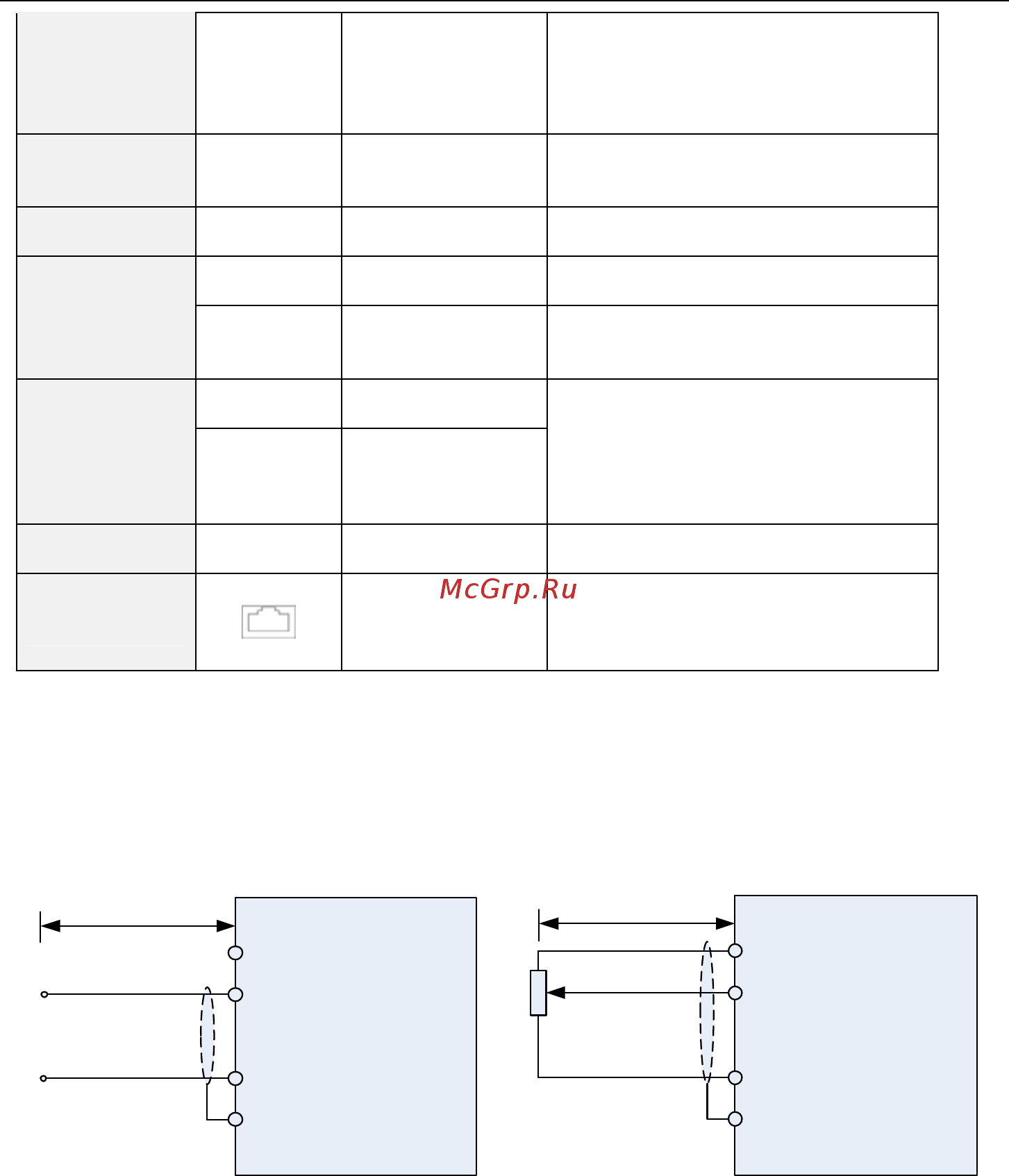

Рис. 3-10. Схема подключения аналогового входа
2) Инструкции по подключению клемм логического входа/выхода
Кабели передачи логических входных и выходных сигналов должны быть экранированными и иметь
как можно меньшую длину. Экраны кабелей должны надлежащим образом заземляться вблизи ПЧ.
Заземление экранов должно быть высокочастотным эквипотенциальным. Длина кабелей не должна
превышать 20 метров. При эксплуатации ПЧ следует принять соответствующие меры по защите от
наведенных помех, создаваемых кабелями питания. Управление рекомендуется осуществлять с
использованием «сухих» контактов.
Кабели управления должны находиться на расстоянии не менее 20 см от силовых цепей и
