Многофункциональный компактный преобразователь частоты серии PM150
- 28 -
Глава 4. Операции и отображение
4.1 Общее описание клавиатуры
Встроенная панель управления представляет собой упрощенный человеко-машинный
интерфейс (ЧМИ), посредством которого можно изменять функциональные параметры
преобразователя частоты, контролировать условия работы ПЧ, осуществлять управление
запуском/остановкой и т.д. Внешний вид и рабочая область панели управления показаны на рисунке
ниже:

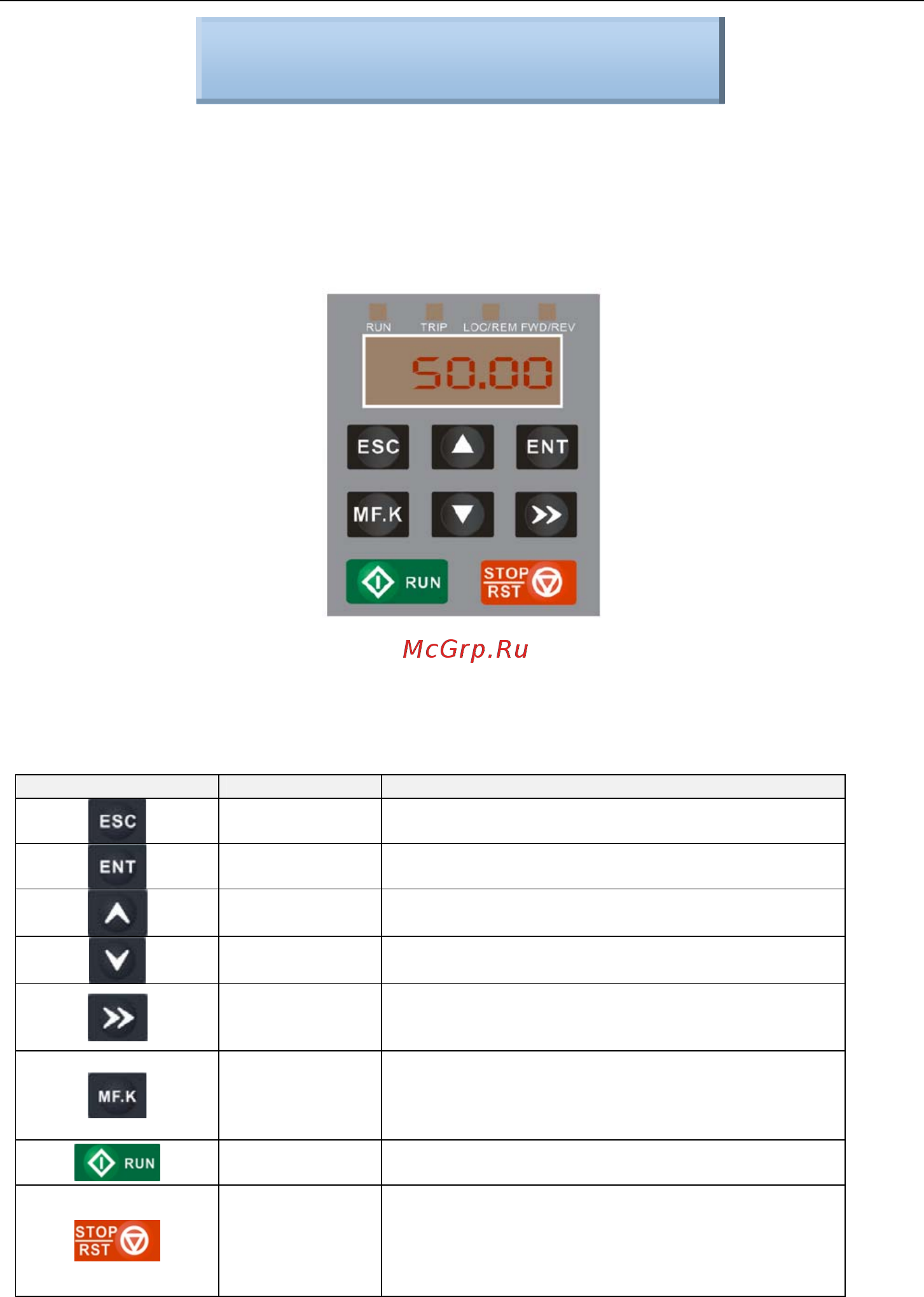

Рис. 4-1. Клавиатура
4.1.1 Клавиши и потенциометр на панели
На клавиатуре имеется 8 клавиш и потенциометр. Назначение всех элементов управления
описано в Таблице 4-1.
Таблица 4-1. Назначение клавиш на клавиатуре
Обозначение Наименование Назначение
Выход Вход или выход из меню уровня I
Ввод
Поуровневый вход в разделы меню и
подтверждение настройки параметров
Увеличение
Увеличение значения или номера
функционального кода
Уменьшение
Уменьшение значения или номера
функционального кода
Переход
Выбор отображаемых параметров по очереди в
состоянии остановки или работы и выбор
изменяемой цифры при изменении параметров
Многофунк-
циональная
клавиша
Назначаемые функции (например, выбор толчко-
вого режима перемещения и быстрая смена ис-
точника управления или направления вращения)
в соответствии с настройкой параметра F16.00
Запуск
Запуск преобразователя частоты в режиме
управления с клавиатуры
Останов/Сброс
Остановка преобразователя частоты, когда он
находится в состоянии работы, и выполнение
операции сброса, когда он находится в состоянии
отказа. Функции данной клавиши ограничиваются
параметром F16.01.
Глава 4. Операции и отображение
