Многофункциональный компактный преобразователь частоты серии PM150
- 72 -
быть установлен равным 1. Соответствующее соотношение между частотой импульсов и заданной
частотой настраивается в параметрах F06.32 ~ F06.35.
8: AI2
Основная команда регулирования частоты подается с аналогового входа AI2.
Примечание:
AI2 — это вход по напряжению (0~10 В) или опциональный вход по току (0~20 мА). Вход по
напряжению или вход по току можно выбрать с помощью переключателя на панели управления. См.
сведения о взаимосвязи между аналоговым значением и частотой в специализированной инструкции
по использованию функциональных кодов F06.00 ~ F06.15. При использовании внешнего аналогового
непосредственного входа используется схема подключения аналогового входа по напряжению/току,
показанная на Рисунке 6-2.
AI1
AI2
GND
Аналоговый
вход AI1
Аналоговый
вход AI2
Преобразователь
частоты

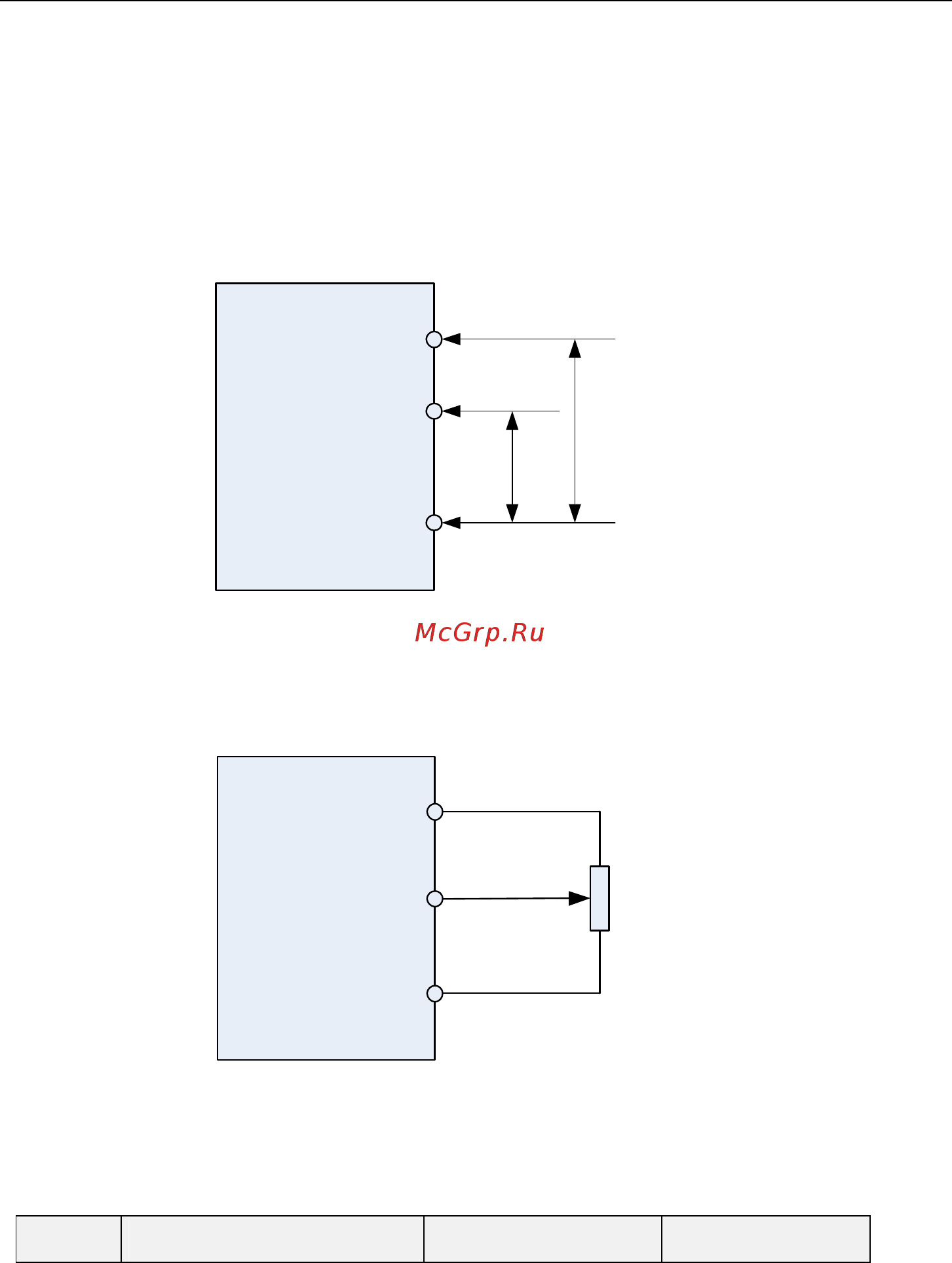

Рисунок 6-2. Схема подключения аналогового входа при использовании внешнего источника питания
При использовании преобразователя частоты со встроенным блоком питания напряжением 10 В в
сочетании с потенциометром используется схема подключения, показанная на Рисунке 6-3. Следует
учитывать, что тумблер должен находиться в таком положении, чтобы сохранялось напряжение на
стороне входа.
Преобразователь
частоты
+10 В
AI(i )
(i=1,2)
GND
Резистор
переменного
сопротивлени
я
Рисунок 6-3. Схема подключения аналогового входа со встроенным блоком питания напряжением 10 В
Примечание:
Конечная установленная частота преобразователя серии PM150 может суммироваться с помощью
клавиши «UP/DOWN» на клавиатуре или функции входа «UP/DOWN». Однако такая функция не
предусмотрена для конечной частоты, заданной вспомогательным источником команд
регулирования частоты.
F01.02
Дискретная настройка
основной частоты
Диапазон: 0,00 ~ Fmax
Гц
Значение по
умолчанию: 0,00 Гц
Если параметр выбора основного источника команд регулирования частоты F01.01 установлен
равным 1, значение этого параметра будет использоваться в качестве начального значения
основной команды регулирования частоты.
