Многофункциональный компактный преобразователь частоты серии PM150
- 29 -
+

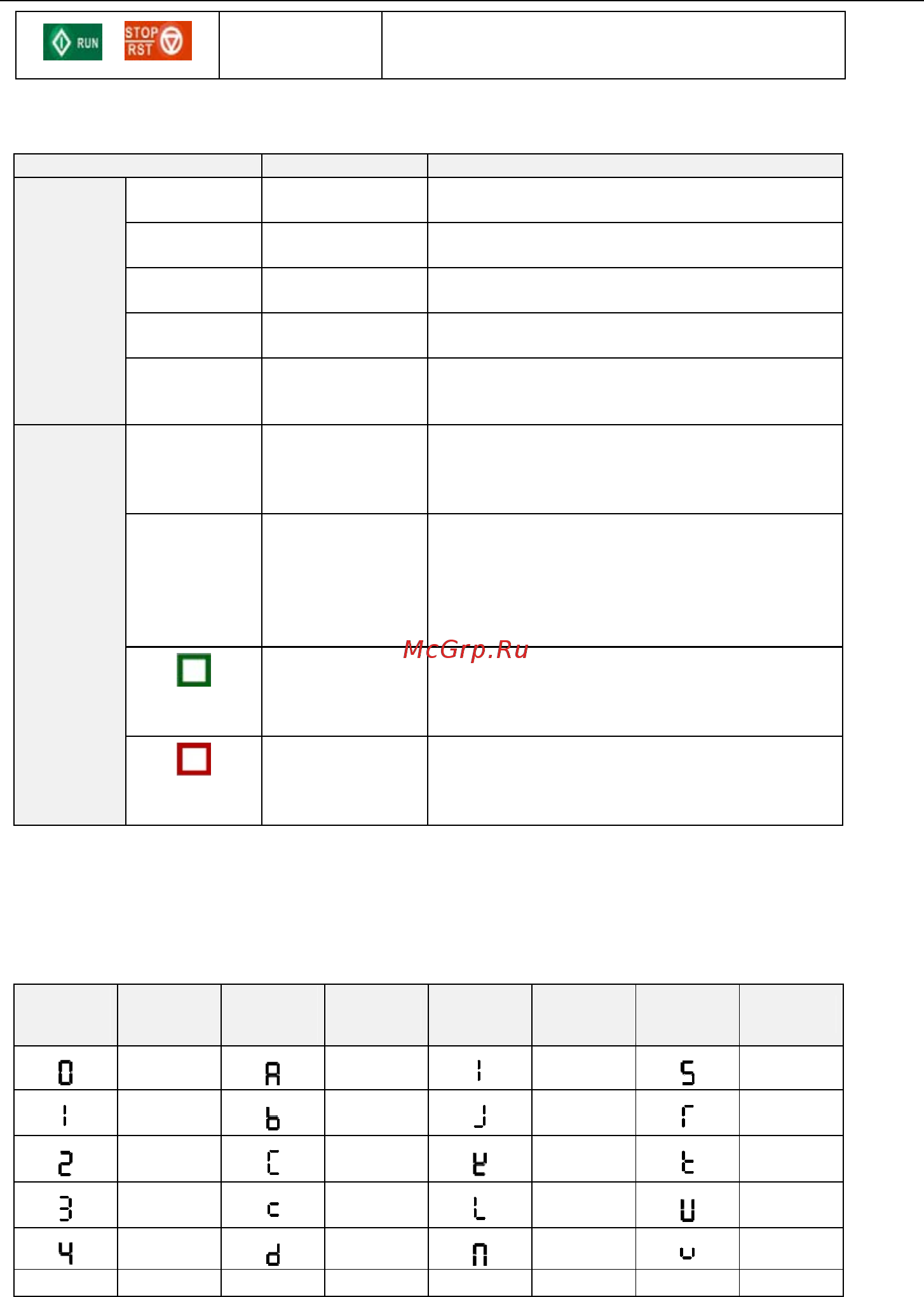

Сочетания
клавиш
Преобразователь частоты автоматически
останавливается при одновременном нажатии
клавиш запуска и останова.
4.1.2 Индикаторы на клавиатуре
На клавиатуре имеется 8 индикаторов. Их назначение описано в Таблице 4-2.
Таблица 4-2. Описание индикаторов
Индикатор Наименование Значение
Единица
измерения
Гц Частота
Индикатор горит: отображаемым
параметром является частота.
В Напряжение
Индикатор горит: отображаемым
параметром является напряжение.
A Ток
Индикатор горит: отображаемым
параметром является сила тока.
% Процент
Индикатор горит: отображаемым
параметром является процентная величина.
Ни один
индикатор не
горит
Прочие единицы
измерения
Прочие параметры или отсутствие
параметров
Состояние
FWD/REV
Вращение
вперед или
назад
Индикатор горит: привод вращается назад
Индикатор не горит: привод вращается
вперед
Индикатор мигает: спящий режим
LOC/REM
Клавиатура,
клеммы или
коммуникационн
ый канал
Индикатор горит: Управление
осуществляется через входы
Индикатор не горит: Управление
осуществляется с клавиатуры
Индикатор мигает: Управление осуществ-
ляется по коммуникационному каналу
(Зеленая
рамка)
Состояние
работы
Индикатор горит: Состояние работы
Индикатор не горит: Состояние остановки
Индикатор мигает: Нахождение в процессе
остановки
(Красная
рамка)
Состояние
неисправности
Индикатор горит: Состояние неисправности
Индикатор не горит: Нормальное состояние
Индикатор мигает: Состояние
предупреждения
4.1.3 Цифровой дисплей на клавиатуре
На панели имеется 5-значный светодиодный (цифровой) дисплей, на котором может
отображаться заданная частота, выходная частота и другие параметры, данные контроля и
аварийные коды. В Таблице 4-3 описывается значение символов, отображаемых на клавиатуре.
Таблица 4-3. Значение отображаемых символов
Отобра-
жаемый
символ
Значение
символа
Отобра-
жаемый
символ
Значение
символа
Отобра-
жаемый
символ
Значение
символа
Отобра-
жаемый
символ
Значение
символа
0
A
I
S
1
b
J
T
2
C
K
t
3
C
L
U
4
d
N
U
5
E
n
y
