Электрический монтаж
4.10 Дополнительные соединения
Преобразователи шкафного типа
146 Руководство по эксплуатации, 03/2012, A5E03263527A
7RU[7
̺͇͔͋͒͌͏͌
͖͍͔͉͑͗͌͌͢͜͏͔͙͕͉
͕͖͝͏͕͔͇͔͕͖͇͙͒ͣ͐͒͢
̱͖͍͔͉͗͌͌͌͢͏͔͙͢
0̴͓
̯͎͉͔͒͌͌͞͏͌
͕͖͝͏͕͔͔͕͖͇͙͐͒͢

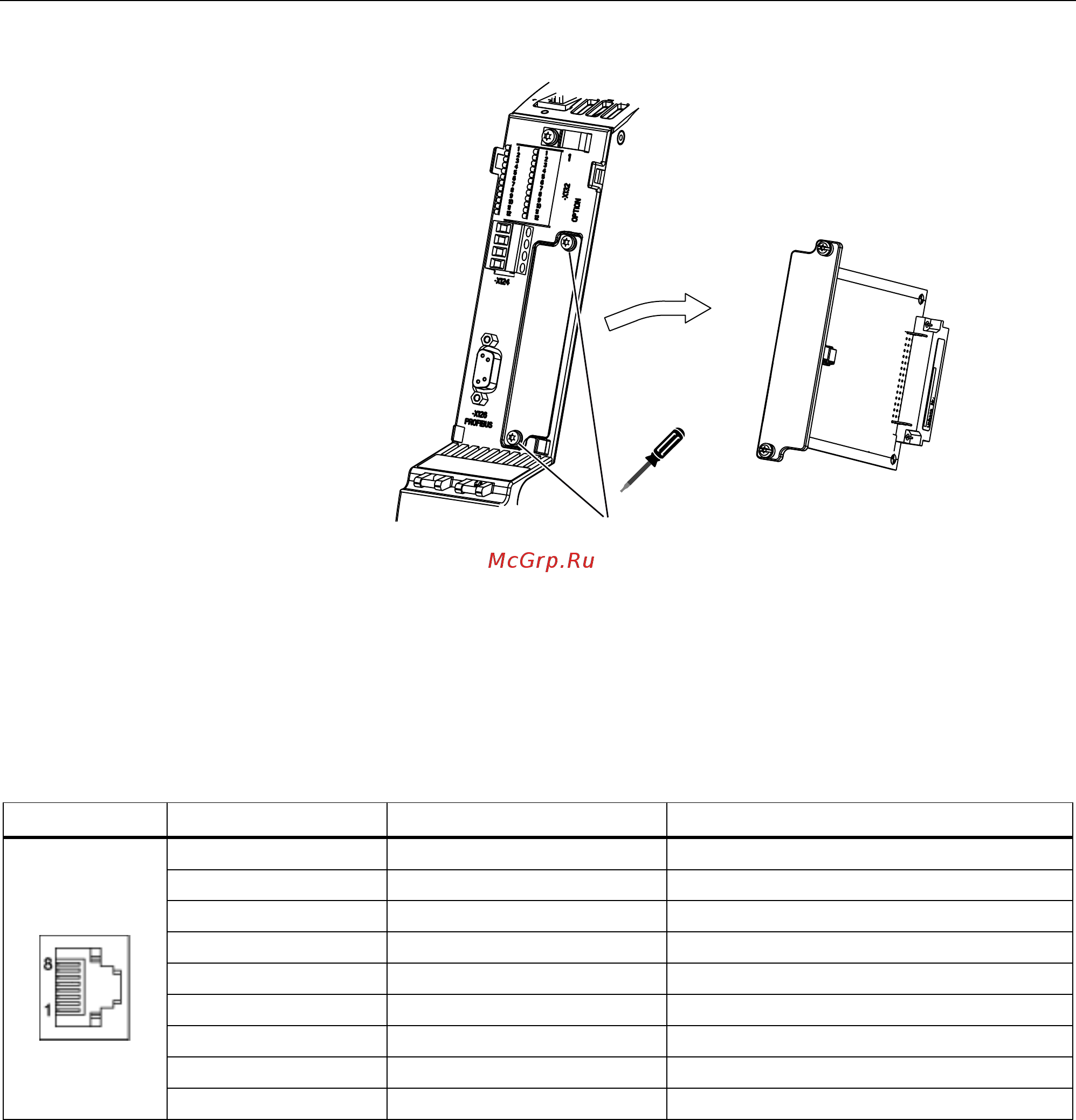

Изображение 4-31 Демонтаж CBE20 из слота опций управляющего модуля
X1400 Ethernet-интерфейс
Таблица 4- 58 Штекер X1400, порт 1 - 4
Контакт Имя сигнала Технические данные
1 RX+ Принимаемые данные +
2 RX- Принимаемые данные -
3 TX+ Передаваемые данные +
4 --- зарезервировано, не использовать
5 --- зарезервировано, не использовать
6 TX- Передаваемые данные -
7 --- зарезервировано, не использовать
8 --- зарезервировано, не использовать
Обод экрана M_EXT Экран, соединенный неподвижно
