Указания по безопасности
1.3 Электростатически-чувствительные детали (ЭЧД)
Преобразователи шкафного типа
Руководство по эксплуатации, 03/2012, A5E03263527A
19
1.3 Электростатически-чувствительные детали (ЭЧД)
ВНИМАНИЕ
Модуль содержит элементы, подверженные опасности разрушения в результате
электростатического заряда. При неправильном обращении эти элементы можно
легко повредить. Если, тем не менее, вам приходится работать с электронными
модулями, пожалуйста, соблюдайте нижеследующие указания:
Касаться электронных модулей следует лишь в том случае, если это неизбежно в
связи с работами, подлежащих выполнению.
Если, тем не менее, придется касаться модулей, непосредственно до этого
необходимо снять электростатический заряд со своего собственного тела.
Запрещается касаться модулей высокоизолирующими материалами, например,
пластиковыми деталями, изолированными столешницами, частями одежды из
искусственных волокон.
Модули можно класть только на проводящие основы.
Модули и детали можно хранить и пересылать только в токопроводящей упаковке
(например, в металлизированных пластиковых или металлических контейнерах).
Если упаковка не проводящая, модули перед упаковкой необходимо завернуть в
проводящий материал. Для этого можно использовать, например, проводящий
вспененный материал или бытовую алюминиевую фольгу.

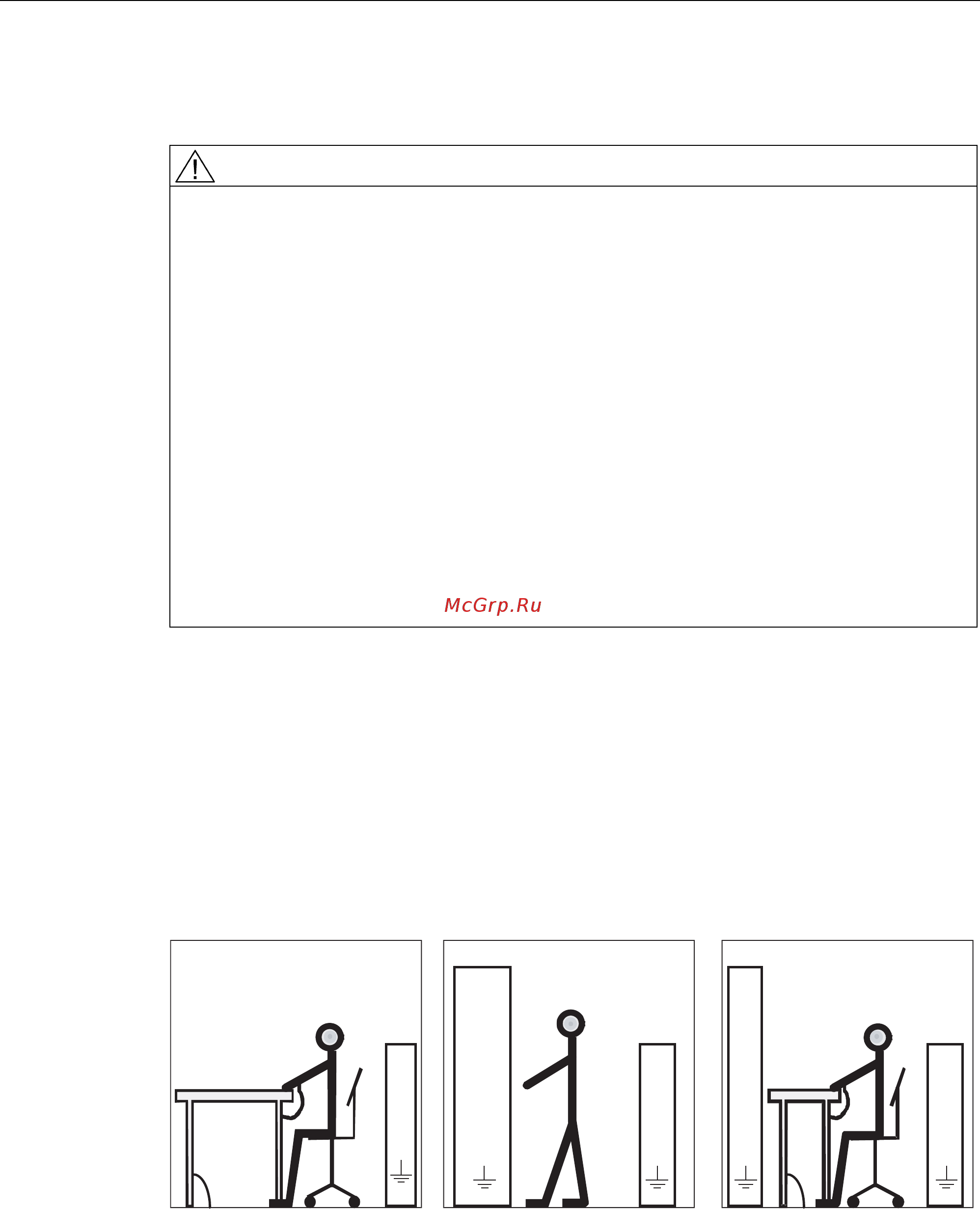

Необходимые меры по защите от электростатического электричества еще раз
наглядно продемонстрированы на следующем рисунке:
● a = токопроводящий пол
● b = стол с защитой от электростатического электричества
● c = обувь для защиты от электростатического электричества
● d = халат для защиты от электростатического электричества
● e = браслет для защиты от электростатического электричества
● f = заземление для шкафов
● g = соединение с проводящим полом
g g a
b
e
d
c
d
a
c
d
b
c
a
e
f
f
f f f
̳͙͕͌͋͒ͦ͘͘͏͔͋͌͏ͦ
̳͙͕͙͕͔͌͋͒ͦͦ͘͘͏ͦ
̳͙͕͙͕͔͌͋͒ͦͦ͘͘͏ͦ͘͏͔͋͌͏ͦ
Изображение 1-1 Меры по защите элементов, подверженных опасности разрушения в
результате электростатического заряда
