Функции, контрольные и защитные функции
9.3 Функции привода
Преобразователи шкафного типа
Руководство по эксплуатации, 03/2012, A5E03263527A
505
̶͕͕͍͔͒͌͏͌
̩͈͌͊͢
̶͕͕͍͔͒͌͏͌
͉͋͏͇͙͊͌͒ͦ
͔͇͚͎͊͗͑͏
̸͓͔͌͌͠͏͖͌͗͏͉͈͇͙͌͊͌͋͢͞͏͇͑
̶͕͕͍͔͒͌͏͌
͉͋͏͇͙͊͌͒ͦ
̫͏͇͖͇͎͕͔͇͙͋͞͏͇͑
̵͈͕͕͙͗͢
͇͙͋͞͏͇͑

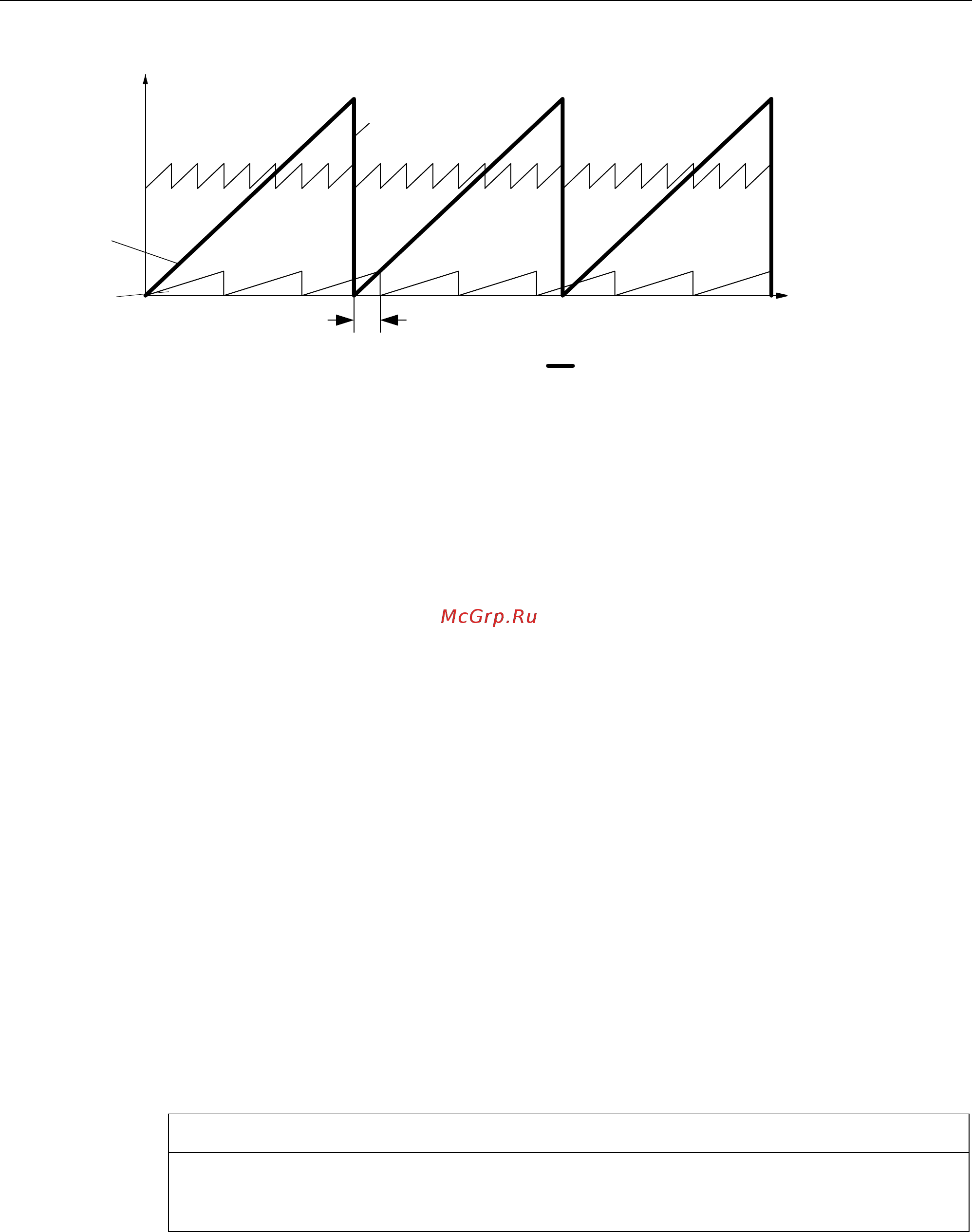

Изображение 9-14 Нечетный редуктор с отслеживанием положения (p0412 = 8)
Конфигурация измерительного редуктора (p0411)
С помощью конфигурирования этого параметра могут быть установлены следующие
пункты:
● p0411.0: измерительный редуктор, активировать отслеживание положения
● p0411.1: установка типа оси (линейная ось или круговая ось)
Под круговой осью здесь понимается ось модуло (коррекция модуло может быть
активирована через систему управления верхнего уровня или EPOS). Для линейной
оси отслеживание положения используется преимущественно для расширения
диапазона положений (см. абзац "Виртуальный многооборотный датчик" (p0412)).
● p0411.2: сбросить позицию
Здесь можно сбросить выбеги. Это необходимо, к примеру, если датчик в
отключенном состоянии был повернут > 1/2 диапазона датчика.
● p0411.3: измерительный редуктор, активировать отслеживание положения для
инкрементального датчика
При активированном отслеживании положения для инкрементального датчика
сохраняется только фактическое значение положения. Движение оси/датчика в
отключенном состоянии не обнаруживается! Ввод окна допуска в p0413 остается
без последствий.
Виртуальный многооборотный датчик (p0412)
Через p0412 для кругового абсолютного датчика (p0404.1 = 1) с активированным
отслеживанием положения (p0411.0 = 1) можно ввести виртуальное многооборотное
разрешение. Благодаря этому можно создать из однооборотного датчика виртуальное
значение многооборотного датчика (r0483). Необходимо наличие возможности
представления виртуального диапазона датчика через r0483.
ЗАМЕТКА
Если передаточное число отлично от 1, то p0412 всегда относится к стороне
двигателя. Тогда здесь устанавливается виртуальное разрешение, необходимое для
двигателя.
Для круговых осей с коррекцией модуло виртуальное многооборотное разрешение
(p0412) предустанавливается на p0421 и может быть изменено.
