Механический монтаж
3.3 Монтаж
Преобразователи шкафного типа
Руководство по эксплуатации, 03/2012, A5E03263527A
41
Проверка транспортировочных индикаторов перед вводом в эксплуатацию
Перед вводом преобразователя в эксплуатацию обязательно проверить транспортиро-
вочные индикаторы.

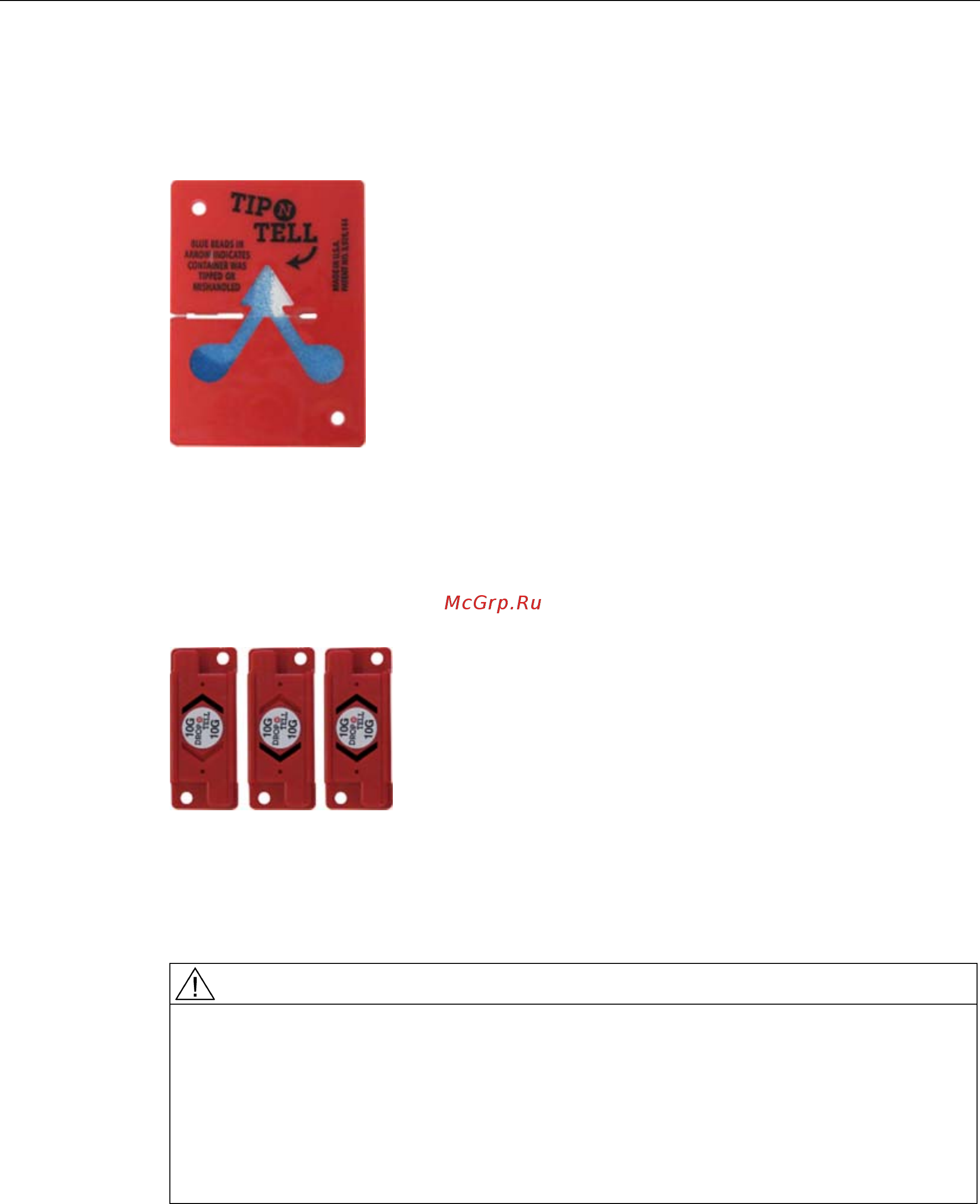

Изображение 3-4 Сработавший индикатор опрокидывания
Индикатор опрокидывания сразу же показывает, осуществлялась ли транспортировка
и хранение шкафных устройств в вертикальном положении. Голубой кварцевый песок
при наклоне начинает перетекать в стреловидное индикаторное поле. Индикатор
опрокидывания сработал, острие стрелы окрашено в голубой цвет выше средней
линии.
Изображение 3-5 Сработавший индикатор столкновений
Индикатор столкновений показывает превышение и направление ускорения свыше
98,1 м/сек
2
(10 x г). Черная окраска стрелок показывает недопустимую ударную
нагрузку в направлении стрелки.
ПРЕДУПРЕЖДЕНИЕ
Связаться с технической поддержкой (горячая линия)
Если индикатор сработал, то ввод в эксплуатацию запрещен. Просьба немедленно
связаться с технической поддержкой.
Контактную информацию можно найти в предисловие к данной документации.
При вводе в эксплуатацию без проверки индикаторов безопасная работа преобразо-
вателя не гарантируется. Это может привести к смерти, тяжким телесным
повреждениям и материальному ущербу.
