Электрический монтаж
4.10 Дополнительные соединения
Преобразователи шкафного типа
Руководство по эксплуатации, 03/2012, A5E03263527A
151
Подключение защитного провода и пластина для подключения экрана
На следующем рисунке показан типовой зажим для экрана фирмы Weidmüller для
пластин для подключения экрана.
1
2
① Подключение защитного провода M4 / 1,8 Нм
② Зажим для экрана фирмы Weidmüller, тип: KLBÜ CO1, заказной №: 1753311001

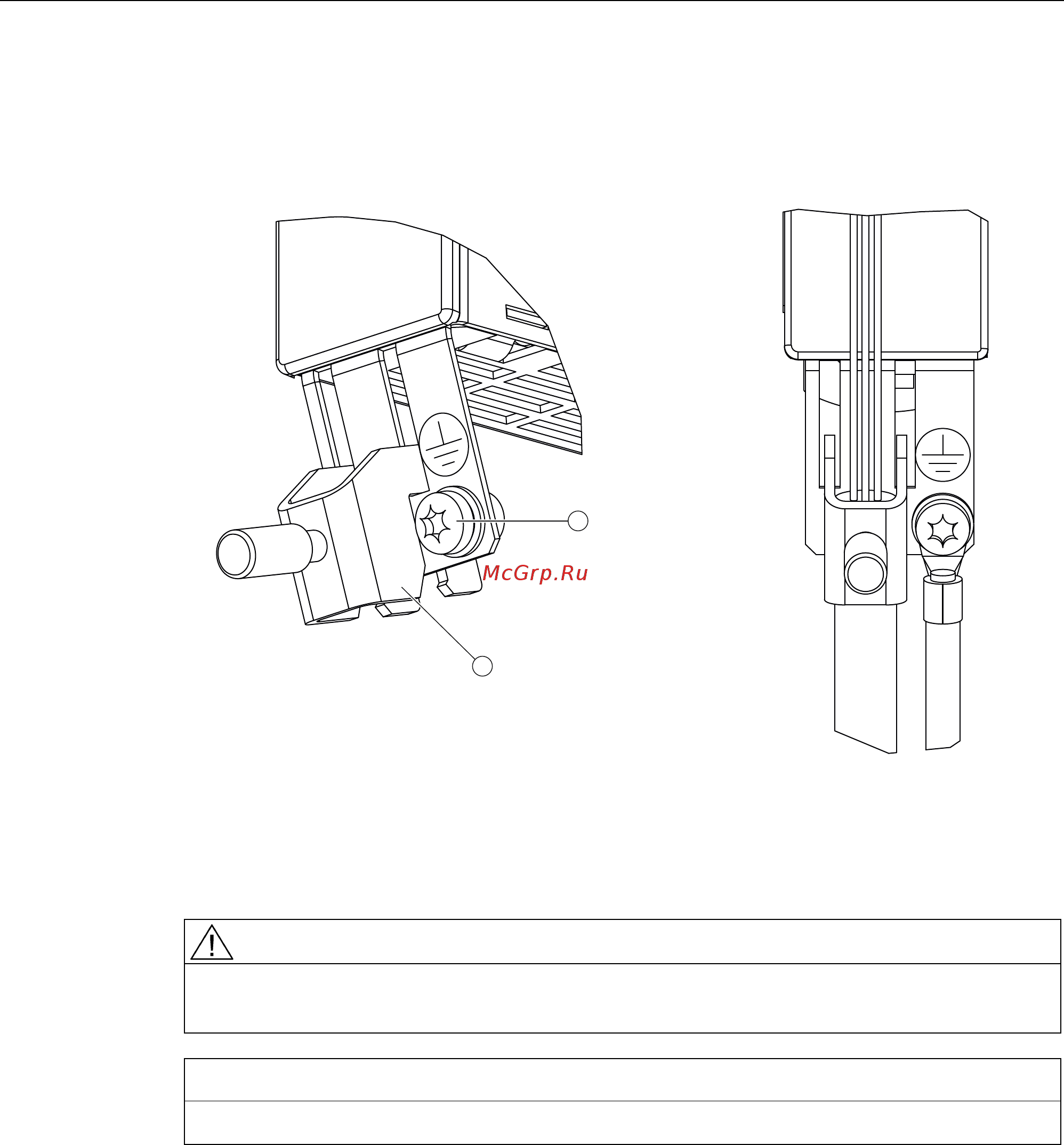

Изображение 4-33 Заземление экрана и подключение защитного провода TM150
ОПАСНОСТЬ
Неправильное экранирование и несоблюдение допустимых длин кабелей может
стать причиной сбоя в работе машины.
ЗАМЕТКА
Разрешается использование только винтов с допустимой монтажной глубиной 4-6 мм.
