Выходные клеммы
8.3 Цифровые выходы
Преобразователи шкафного типа
422 Руководство по эксплуатации, 03/2012, A5E03263527A
8.3 Цифровые выходы
Описание
Имеется 4 двунаправленных цифровых выхода (клемма X541) и 2 релейных выхода
(клемма X542). Эти выходы хорошо поддаются произвольной настройке.

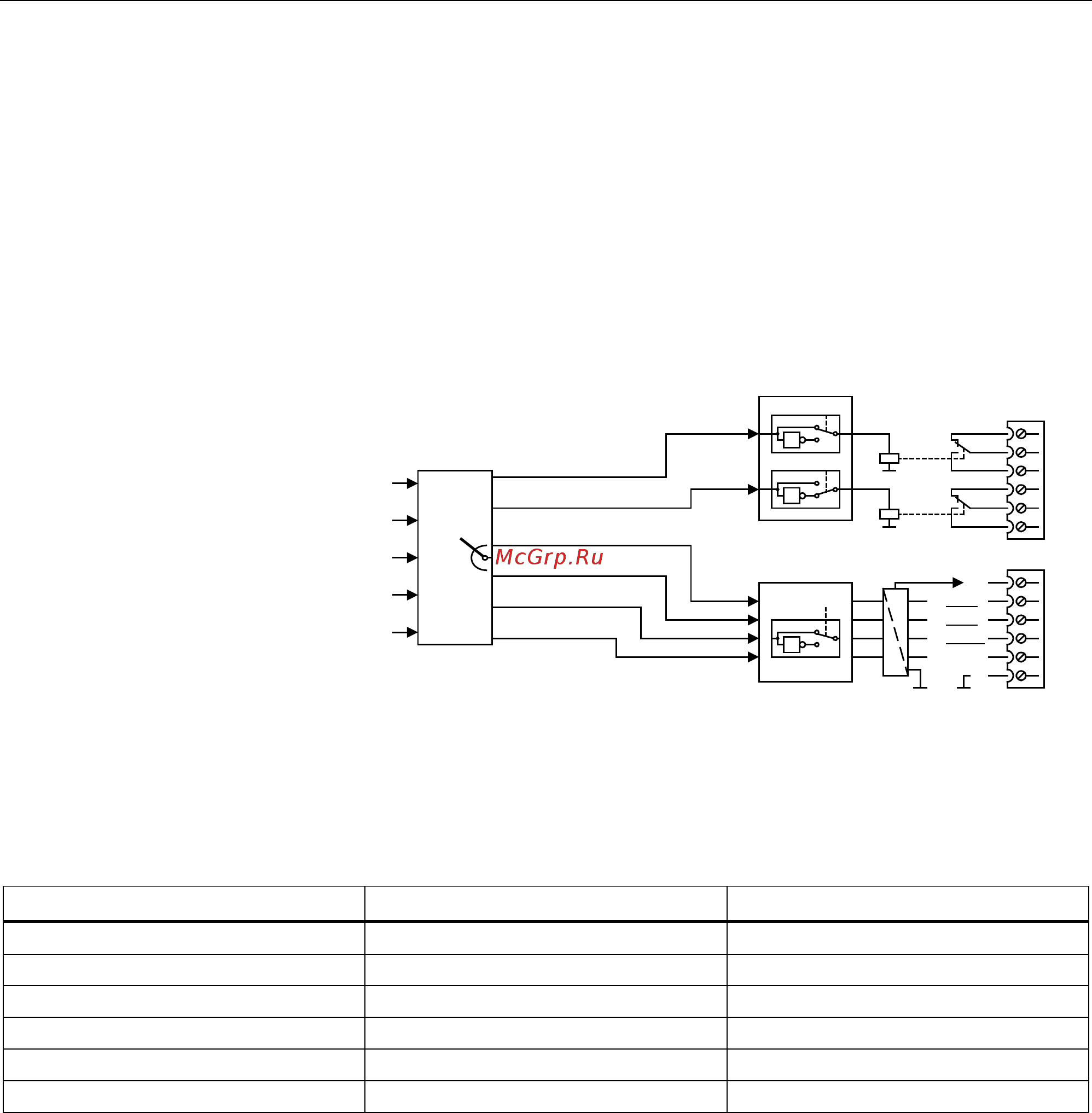

Схема прохождения сигналов
̯͔͉͙͌͗͏͕͉͇͔͗͏͌
͕͙͕͉͕͉͔͊͑͑͒ͥ͌͞͏ͥ
͇͎͔͇͇͈͕͙͇͗͗͌͌͗͟
͇͎͕͔͉͕͎͉͇͙͎͇͕͔͔͗͊͗͑͌͞
͕͙͕͉͕͇͈͕͙͊͑͗͌
U
U
U
U
S
S
S
S
S
S
'2
'2
;
','2
','2
','2
','2
;
0
S
S
S
Изображение 8-2 Схема прохождения сигналов: Цифровые выходы
Состояние при поставке
Таблица 8- 5 Состояние цифровых выходов при поставке
Цифровой выход Клемма Состояние при поставке
DO0 X542: 2,3 "Разблокировать импульсы"
DO1 X542: 5,6 "нет неисправности"
DI/DO8 X541: 2 "Готово к включению"
DI/DO9 X541: 3
DI/DO10 X541:4
DI/DO11 X541: 5
