Функции, контрольные и защитные функции
9.4 Расширенные функции
Преобразователи шкафного типа
524 Руководство по эксплуатации, 03/2012, A5E03263527A
9.4.4 Расширенные функции контроля
Описание
С помощью функционального модуля «Расширенные контрольные функции»
возможны следующие дополнительные контрольные функции:
● Контроль заданного значения частоты вращения: |n_зад| ≤ p2161
● Контроль заданного значения частоты вращения: n_зад > 0
● Контроль нагрузки
Описание контроля нагрузки
Данная функция позволяет контролировать передачу усилия между двигателем и
рабочей машиной. Типичные случаи применения, например, клиновые ремни, плоские
ремни или цепи, которые надеты на шкивы или звездочки ведущих и ведомых валов и
при этом передают окружную скорость и окружные усилия. При этом при контроле
нагрузки может обнаруживаться как блокировка рабочей машины, так и обрыв
передачи усилия.
При контроле нагрузки текущая кривая скорости / момента вращения сравнивается с
запрограммированной кривой скорости / момента вращения (p2182 до p2190). Если
текущее значение находится вне запрограммированного поля допуска, то в
зависимости от параметра p2181 вызывается сообщение о неисправности или
предупреждение. Задержка сообщения о неисправности или предупреждения может
осуществляться с помощью параметра p2192. Благодаря этому предотвращается
появление ложных аварийных сигналов, вызываемых кратковременным переходным
состоянием.
͇͙͕͙͇͉͇͔̾͗͌͘͠͏ͦ
̳͕͓͔͙͌
͉͇͔͗͌͠͏ͦ
̻͇͙͑͏͕͌͑͌͘͞
͎͔͇͔͌͞͏͌
̳͕͓͔͙͉͇͔͌͗͌͠͏ͦ>̴͓@
͓͏͔
S
S
S
S
S
S
S S
S
U
%LW
W
S S
$
S

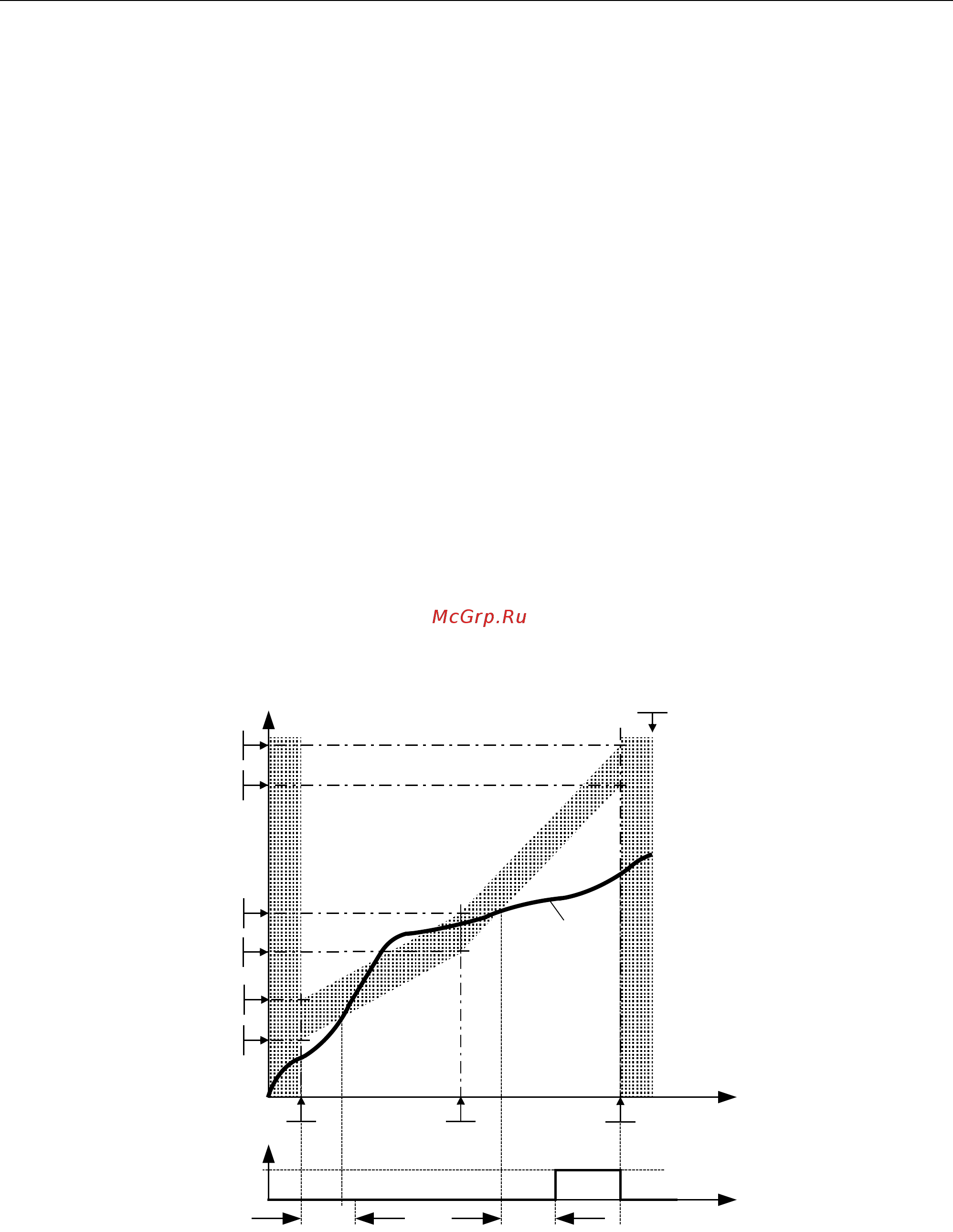

Изображение 9-22 Контроль нагрузки (p2181 =1)
