Механический монтаж
3.3 Монтаж
Преобразователи шкафного типа
52 Руководство по эксплуатации, 03/2012, A5E03263527A
ЗАМЕТКА
Для того, чтобы при установке шкафных устройств в ряд капли воды не проникали бы
между шкафными устройствами, каплеуловители должны быть соединены сбоку
внахлест. При монтаже каплеуловителей проследить, чтобы напуски входил ли бы
друг в друга.
Монтаж верхнего кожуха для повышения степени защиты до IP23/IP43/IP54
(опция M23/M43/M54)

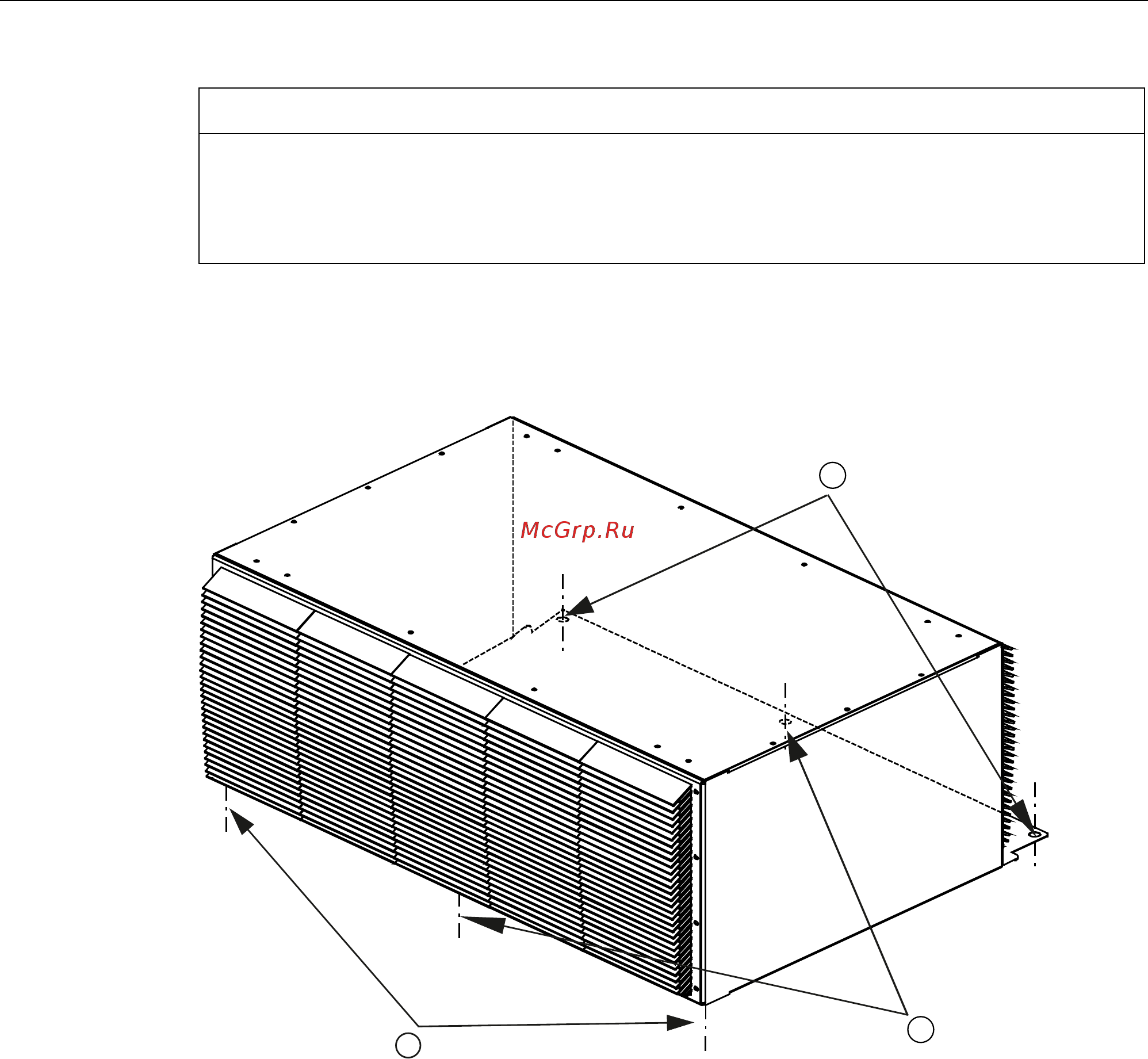

Изображение 3-16 Монтаж верхнего кожуха
1. Удалить возможно имеющиеся вспомогательные транспортировочные
приспособления для крана.
2. Убедиться, что в верхней части шкафа отсутствует кровельный лист с отверстиями
(он мог остаться по производственным причинам).
3. Только для опций M43 и M54:
Наклеить на поверхность прилегания верхнего кожуха на шкафу уплотнительную
ленту из сопутствующего комплекта поставки.
4. Установить кожух на предусмотренных для монтажа точках (точки крепления вспо-
могательного транспортировочного приспособления для крана) на крыше шкафа.
5. Установить оригинальные кровельные винты M12
① сверху.
6. Установить винты M6 и шайбы (последовательность: винты, упругий стопорный
элемент, маленькая шайба, большая шайба)
② снизу.
7. Для широких верхних кожухов: установить дополнительные винты
③ .
