E6581606
9
2

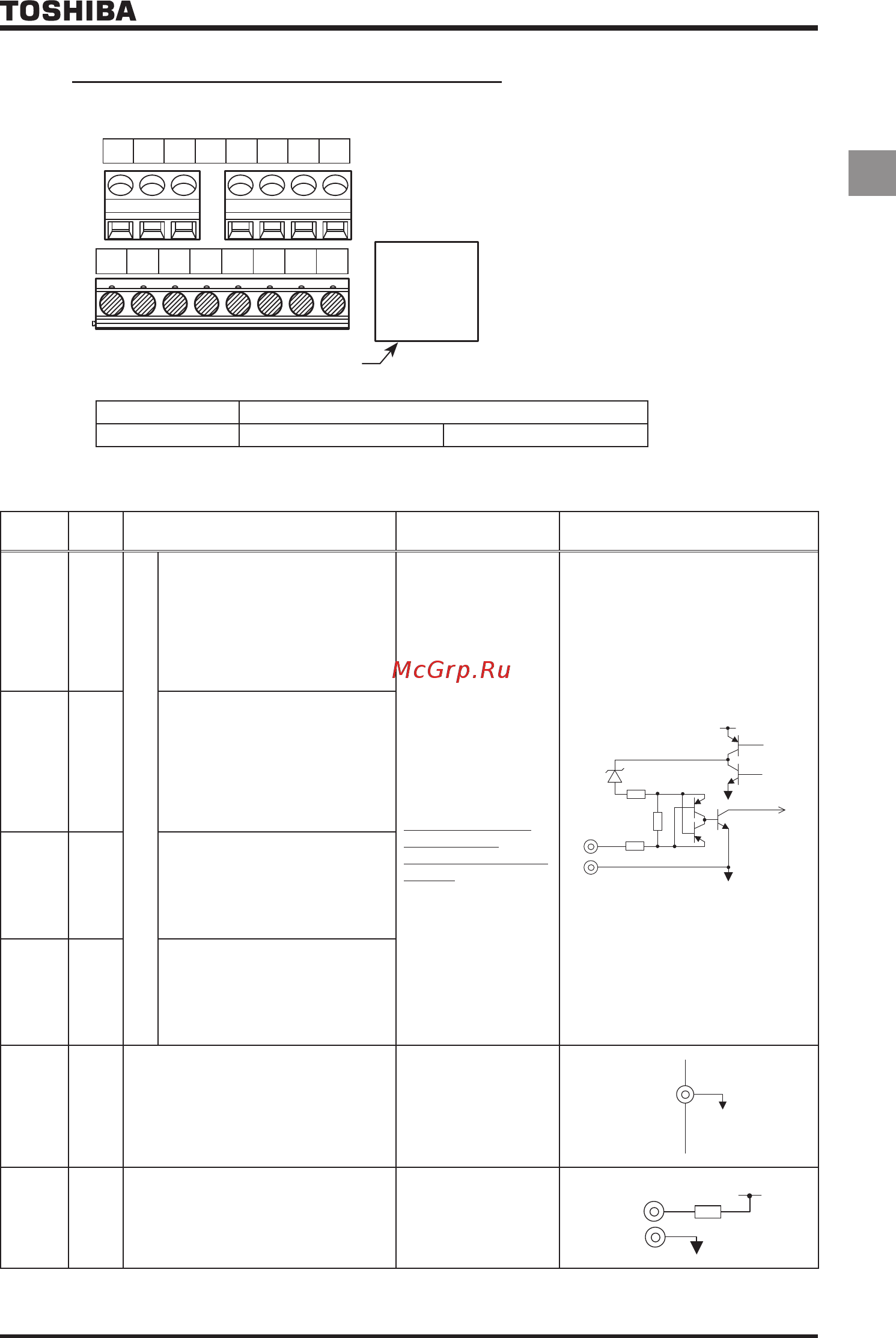

2.2.3 Клеммы цепей управления
Клеммы цепей управления
OUT NO CC F R S1 S2 P24
FLA FLB FLC CC VI P5 FM
Разъем (RJ45)
Сечение провода
Одножильный провод: 0,3 ~ 1,5 (мм
2
)
Многожильный провод: 0,3 ~ 1,5 (мм
2
)
(AWG 22 ~ 16)
Длина снятой изоляции: 7 (мм)
Отвертка: Отвертка малого размера с
плоским лезвием
(толщина лезвия: 0,4 мм,
ширина лезвия: 2,5 мм)
Размер винта Момент затяжки
Винт M2,5 0,5 Нм 4,4 фунт • дюйм
■ Клеммы цепей управления
Обозначение
клеммы
Вход /
выход
Назначение
Электрические
параметры
Внутренние цепи инвертора
F Вход
Многофункциональный программируемый контактный вход
Замыкание F-CC приводит к
запуску с вращением вперед;
размыкание - к замедлению и
останову (если сигнал ST
действует постоянно).
Можно назначить до 3
различных функций
одновременно.
Дискретный вход на
постоянное
напряжение 24В -
5мА или меньше
*Логика сток/исток
выбирается с
помощью параметра
f127
2,2k
+24V
2,2k
470
F
R
S1
S2
CC
Сток
Исток
R Вход
Замыкание R-CC приводит к
запуску с вращением реверсно;
размыкание - к замедлению и
останову (если сигнал ST
действует постоянно).
Можно назначить до 3
различных функций
одновременно.
S1 Вход
Замыкание S1-CC приводит к
работе с предустановленной
скоростью.
Можно назначить до 2
различных функций
одновременно.
S2 Вход
Замыкание S2-CC приводит к
работе с предустановленной
скоростью.
Можно назначить до 2
различных функций
одновременно
.
CC
Общий
для
входа /
выхода
Клеммы цепи Эквипотенциальная
клемма цепей управления
(всего 2 клеммы)
CC
P5
Выход
Выход источника питания 5В
5 В постоянного тока
(допустимый ток
нагрузки: 10 мА)
100
+5V
P5
CC
