E6581606
18
3

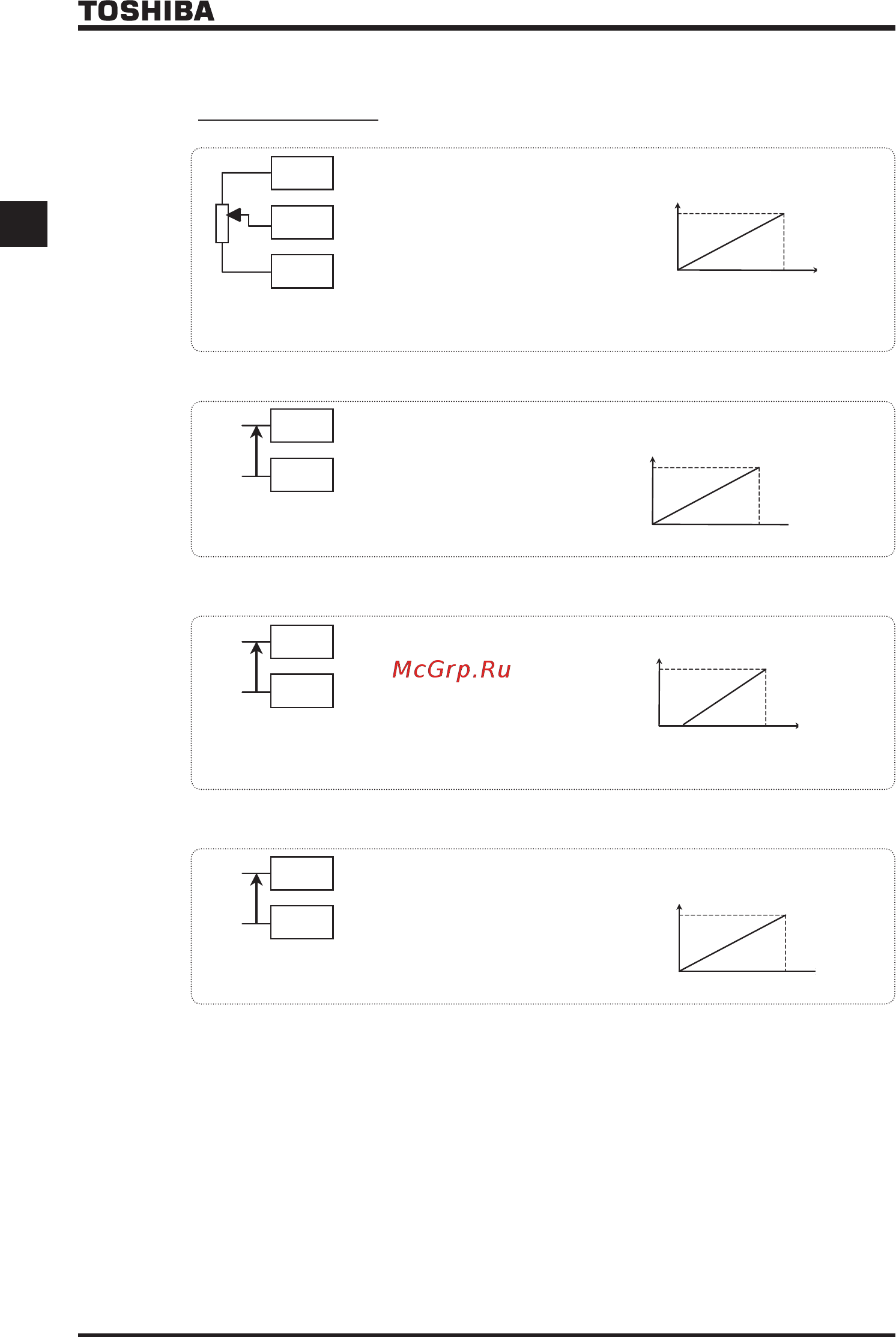

(2) Задание частоты с помощью аналогового сигнала (fmod=0)
■ Задание частоты
1) Задание частоты с помощью внешнего потенциометра
P5
CC
V I
: Задание частоты с помощью
потенциометра
★ Потенциометр
Задание частоты с помощью потенциометра
(1-10 кОм, 1/4 Вт)
50 или 60Hz
0
Частота
МАКСМИН
Примечание: Обязательно установите параметр
f109 = 3 (0-5V)
2) Задание частоты с помощью входного напряжения (0~10 В)
CC
V I+
-
: Сигнал напряжения 0-10 мА
постоянного тока
★ Сигнал напряжения
Задание частоты с помощью сигналов напряжения
(0~10 В).
50 или 60Hz
0
Частота
10 В постоянного тока0 В постоянного тока
Примечание: Обязательно настройте параметр
f109=0 (0-10V).
3) Установка частоты с помощью входного тока (4~20 мА)
CC
V I+
-
: Сигнал тока 4-20 мА
постоянного тока
★ Сигнал тока
Задание частоты с помощью токового сигнала (4~20 мА).
50 или 60Hz
0
4mAdc 20mAdc
Частота
* Настройка параметров также позволяет
использовать сигнал 0-20 мА постоянного тока.
Примечание: Обязательно настройте параметр
f109=1 (ток).
4) Задание частоты с помощью входного напряжения (0~5 В)
CC
V I+
-
: Сигнал напряжения 0-5 В
постоянного тока
★ Сигнал напряжения
Задание частоты с помощью сигналов напряжения
(0~5 В).
0
0Vdc 5Vdc
50 или 60Hz
Частота
Примечание: Обязательно настройте параметр f109=3
(0-5V).
05̲VF-nC3̲RU̲Chap03.indd1805̲VF-nC3̲RU̲Chap03.indd18 2009/3/1618:34:462009/3/1618:34:46
